Lasttrennschalter Schwarz 4polig 6 mm² 16 A 690 V/AC Siemens 3LD20031TL51 kaufen

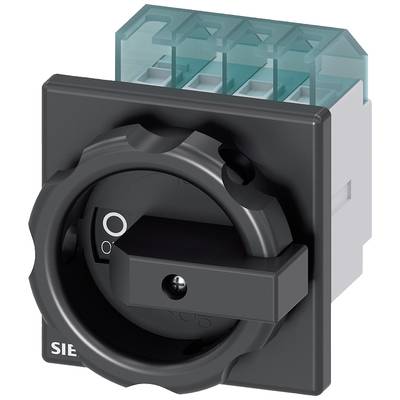

Ein schwarzer Drehschalter mit klar erkennbarer Ein/Aus-Beschriftung. Der Schalter ist nicht aktiv und zeigt die '0'-Position.

Abbildung ähnlich

'Schematische Darstellung eines elektrischen Schaltkreises. Der Kontakt bei L1 ist rot markiert, was auf eine Trennung hinweist.'

Technische Zeichnung eines mechanischen Bauteils mit Maßangaben. Verschiedene Ansichten und Details sind dargestellt. Maße in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

16 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

100 Stück

Alternativen anzeigen

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

8 Stück

Versand

€

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, Iu: 16 A

Nockenschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 1
Verlustleistung: 2 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 6 mm²

Polzahl: 4

Abm.: (B x H x T) 67 x 84 x 92.5 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Hauptschalter

Breite: 67 mm

Höhe: 84 mm

Tiefe: 92.5 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: schwarz

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1707016 Lasttrennschalter Schwarz 4polig 6 mm² 16 A 690 V/AC Siemens 3LD20031TL51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1707016 Lasttrennschalter Schwarz 4polig 6 mm² 16 A 690 V/AC Siemens 3LD20031TL51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
