Lasttrennschalter Schwarz 6polig 185 mm² 250 A 690 V/AC Siemens 3LD24053VK11 kaufen

Abbildung ähnlich

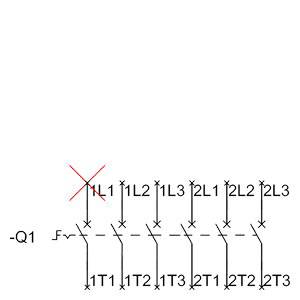

Schaltplan eines elektrischen Schaltsystems mit mehreren Schaltstellen, markiert mit L und T für Leitungen und Transformatoren. Ein rotes Kreuz bei L1.

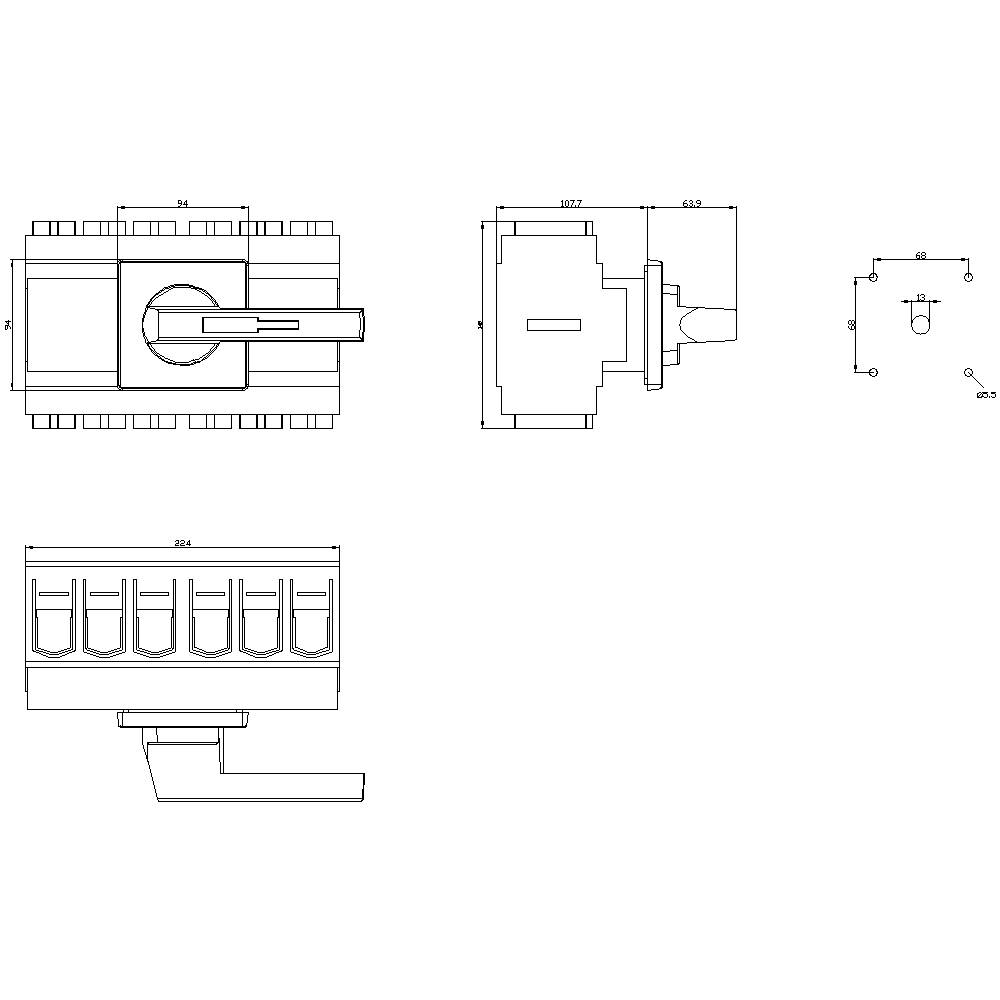

Technische Zeichnung eines Bauteils mit drei Ansichten und Maßangaben. Oben Draufsicht, links Vorderansicht, rechts Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

250 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 460,84

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 10. Sept.

Kostenfreier Versand

€ 982,50

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 5
Verlustleistung: 216 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 185 mm²

Polzahl: 6

Abm.: (B x H x T) 112 x 169 x 94 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Hauptschalter

Breite: 112 mm

Höhe: 169 mm

Tiefe: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: schwarz

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: FALSE

: 224

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704510 Lasttrennschalter Schwarz 6polig 185 mm² 250 A 690 V/AC Siemens 3LD24053VK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704510 Lasttrennschalter Schwarz 6polig 185 mm² 250 A 690 V/AC Siemens 3LD24053VK11

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 6-polig, Iu=250A, Betriebsleistung / bei AC-23 A bei 400V: 132 kW, Frontbefestigt, Knebelantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
