Luxonis Erweiterungsmodul MBS-SES-274-03 kaufen

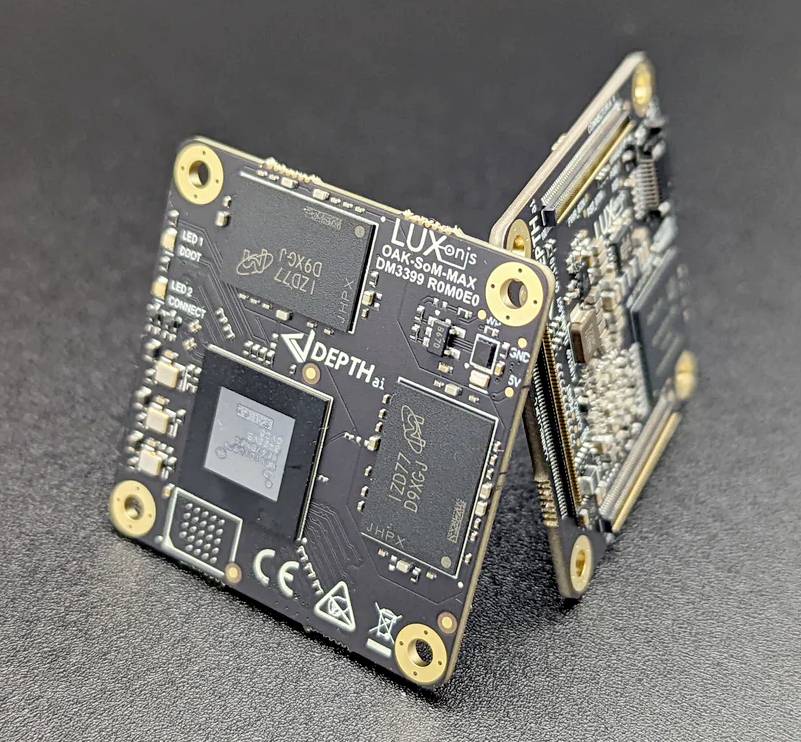

Zwei elektronische Platinen mit dunklem Hintergrund. Eine Platine liegt flach, die andere steht aufrecht. Beide zeigen elektronische Komponenten und Anschlüsse.

Lieferung Di., 20. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 445,83 / Stück)

€ 445,83

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Maße: 40 x 40 x 4 mm
Gewicht: 5 g

Produkt-Art: Erweiterungsmodul

Passend für (Details): Anwendungen in der industriellen Automatisierung. Robotik und Sicherheitssystemen

Ausführung: OAK-SoM MAX

Länge: 40 mm

Breite: 40 mm

Herst.-Teilenr.: MBS-SES-274-03

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3204939 Luxonis Erweiterungsmodul MBS-SES-274-03

Beschreibung

Das OAK-SoM MAX ist perfekt für Anwendungen in der industriellen Automatisierung, Robotik und Sicherheitssystemen geeignet. Es besitzt den Robotics Vision Core 3 und eine Quad-Core-ARM-CPU. Mit dem System wird es über drei 10-Gbps-kompatible 100pin-Board-to-Board-Mezzanine-Anschlüsse verbunden. Es werden alle Signal-E/A und 5V-Eingang übertragen. Der 5V-Eingang und durch das integrierte SMPS-System geregelt. Zudem liefert es alle erforderlichen digitalen und analogen Stromversorgungen. Eine Integration in Top-Level-Systeme, welche eine stromsparende, leistungsstarke Echtzeit-KI und Tiefenwahrnehmung benötigen, wird ermöglicht.

Ausführung

3.0 TOPS für KI
Bildgebung: ISP, max. 6 Kameras, 500 MP/s HDR, 3A
Führt jedes KI-Modell aus, ebenso kundenspezifisch entwickelte Modelle
Encoding/Decoding: H.264, H.265, MJPEG - 4K/30fps, 1080P/60fps
Computer Vision: Warp/Dewarp, Größenänderung, Zuschneiden, Kantenerkennung, Objektverfolgung
Stereotiefenwahrnehmung mit Filterung, Nachbearbeitung, RGB-Tiefenabgleich und hoher Konfigurierbarkeit
Objektverfolgung: 2D- und 3D-Verfolgung
Schnittstelle zum System: drei 100pin 10-Gbps-Anschlüsse (DF40C-100DP-0,4V (51))
4GB RAM (2x 16GBit)
Anschlüsse: 3x 100pin-Mezzanine-Anschluss (macht zusätzliche MIPI RX/TX-Leitungen zugänglich)
6x 2-lane MIPI RX-Leitungen
2x 2-lane, 1x 4-lane MIPI TX-Leitungen
RAM: 2x DDR-RAM on-board (bietet maximale Leistung)
Spannungspegel: alle 12C-buses bei 1,8V
Pull-up-Widerstände: 2,2k-pull-up-Widerstände auf SoM
Min./Max. Datenraten: Robotics Vision Core unterstützt folgende auf 12C-buses:
Standard Mode: 100kHz
Fast Mode: 400kHz
Fast Mode Plus: 1MHz
High-Speed Mode: 3,4MHz
12C0-Bus: RTC-Schaltung (Adresse: 0xD2) und EEPROM (Adresse: 0x50)
USB 3.1 Gen 2
