M5Stack U030 Sensor-Modul 1 St. kaufen

Sensorbaustein HX711 mit Aufdruck 'WEIGHT', Anschlüsse für GPIO, DAT, CLK, 5V, GND; überprüft und zugelassen mit 'Q.C PASSED' Sticker.

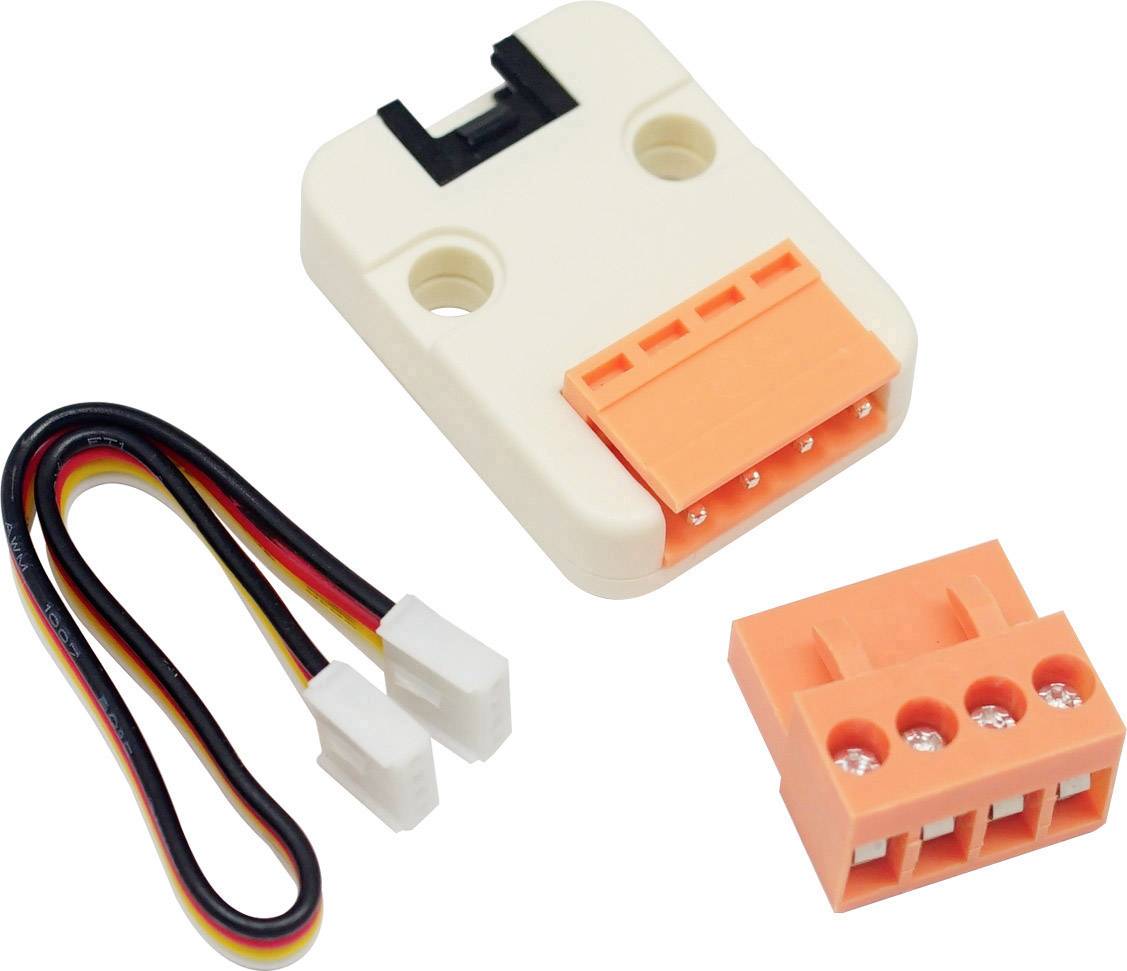

Ein Sensorbauteil mit orangefarbenem Anschlussblock, Kabeln und Steckverbindern, zeigt elektronische Komponente für DIY-Projekte.

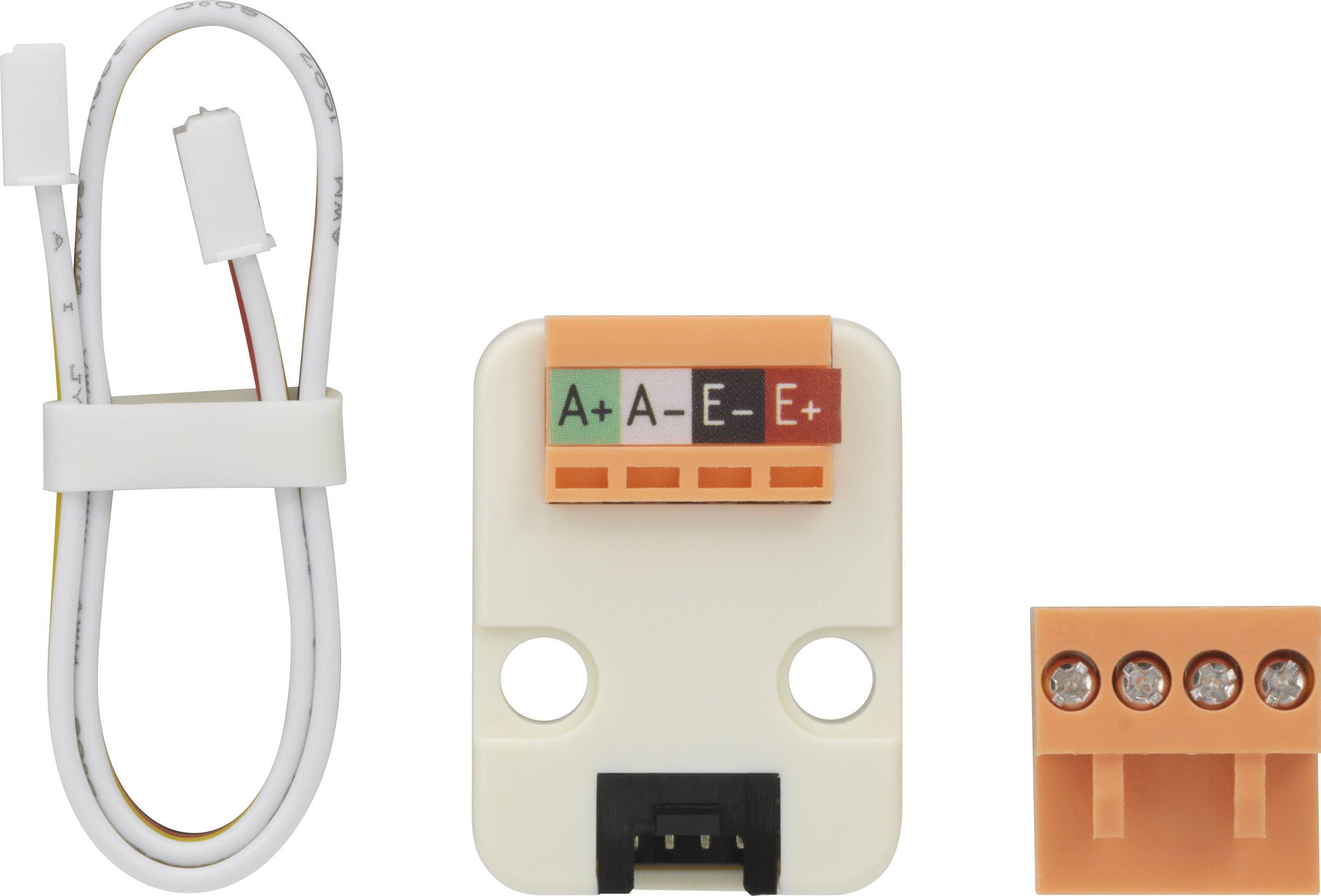

Ein elektronisches Anschlussmodul mit Kabel und Klemmenblock, gekennzeichnet mit A+, A-, E-, E+ für Sensorverbindungen.

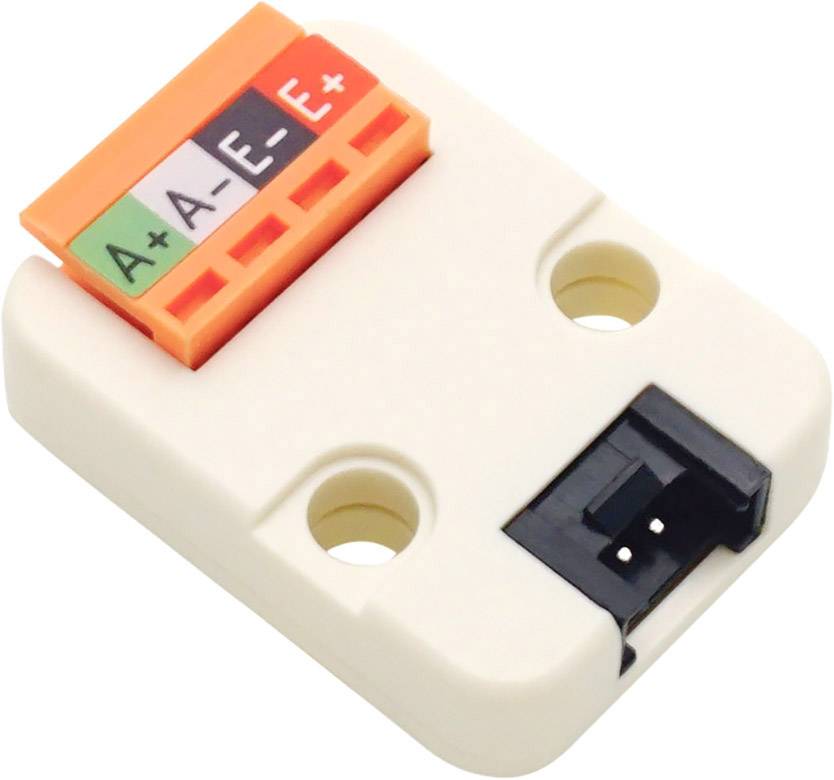

Ein weißer elektronischer Steckverbinder mit orangenem Ende, beschriftet mit 'A+', 'A', 'E', 'E+', und zwei Befestigungslöchern.

1/5

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

19 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 3,99 / Stück)

€ 3,99

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

M5Stack Wägeschnittstelle

Zwei wählbare differentielle Eingangskanäle
On-Chip-aktiver rauscharmer PGA mit wählbarer Verstärkung von 32, 64 und 128
On-Chip-Netzteilregler für analoge Wägezellen- und ADC-Stromversorgung
On-Chip-Oszillator, der keine externe Komponente mit optionalem externen Kristall benötigt
On-Chip Power-On-Reset
Einfache digitale Steuerung und serielle Schnittstelle: Stiftgesteuerte Steuerung, keine Programmierung erforderlich
Wählbare 10 SPS- oder 80 SPS-Ausgangsdatenrate
Gleichzeitige Ablehnung der 50- und 60-Hz-Versorgung
Stromaufnahme einschließlich On-Chip-Analog-Netzteilregler: Normalbetrieb <1,5 mA, Stromausfall <1 uA
Betriebsspannungsbereich: 2,6 - 5,5 V
Betriebstemperaturbereich: -40 - + 85 ℃
16-poliges SOP-16-Gehäuse
Programmplattform: Arduino, UIFlow (Block, Python)
Zwei Lego-kompatible Löcher

Technische Daten

Produkt-Art: Sensor-Modul

Passend für: Arduino

Schnittstellen: Grove

Betriebsspannung min.: 2.6 V

Betriebsspannung max.: 5.5 V

Höhe: 8 mm

Länge: 32 mm

Breite: 24 mm

Gewicht: 4.9 g

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2306318 M5Stack U030 Sensor-Modul 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2306318 M5Stack U030 Sensor-Modul 1 St.

Beschreibung

Die Wägeschnittstelle aus der M5Stack-Reihe hat einen integrierten 24-Bit-A / D-Chip HX711, der speziell für elektronische Waagen entwickelt wurde.
Der Eingangsmultiplexer wählt entweder den differentiellen Eingang von Kanal A oder B für den rauscharmen Verstärker mit programmierbarer Verstärkung (PGA). Kanal A kann mit einer Verstärkung von 128 oder 64 programmiert werden, was einer differenziellen Eingangsspannung von ± 20 mV bzw. ± 40 mV entspricht, wenn eine 5-V-Versorgung an den analogen Spannungsversorgungsstift von AVDD angeschlossen wird. Kanal B hat eine feste Verstärkung von 32. Für die internen Register ist keine Programmierung erforderlich. Alle Bedienelemente des HX711 sind über die Stifte angeschlossen.

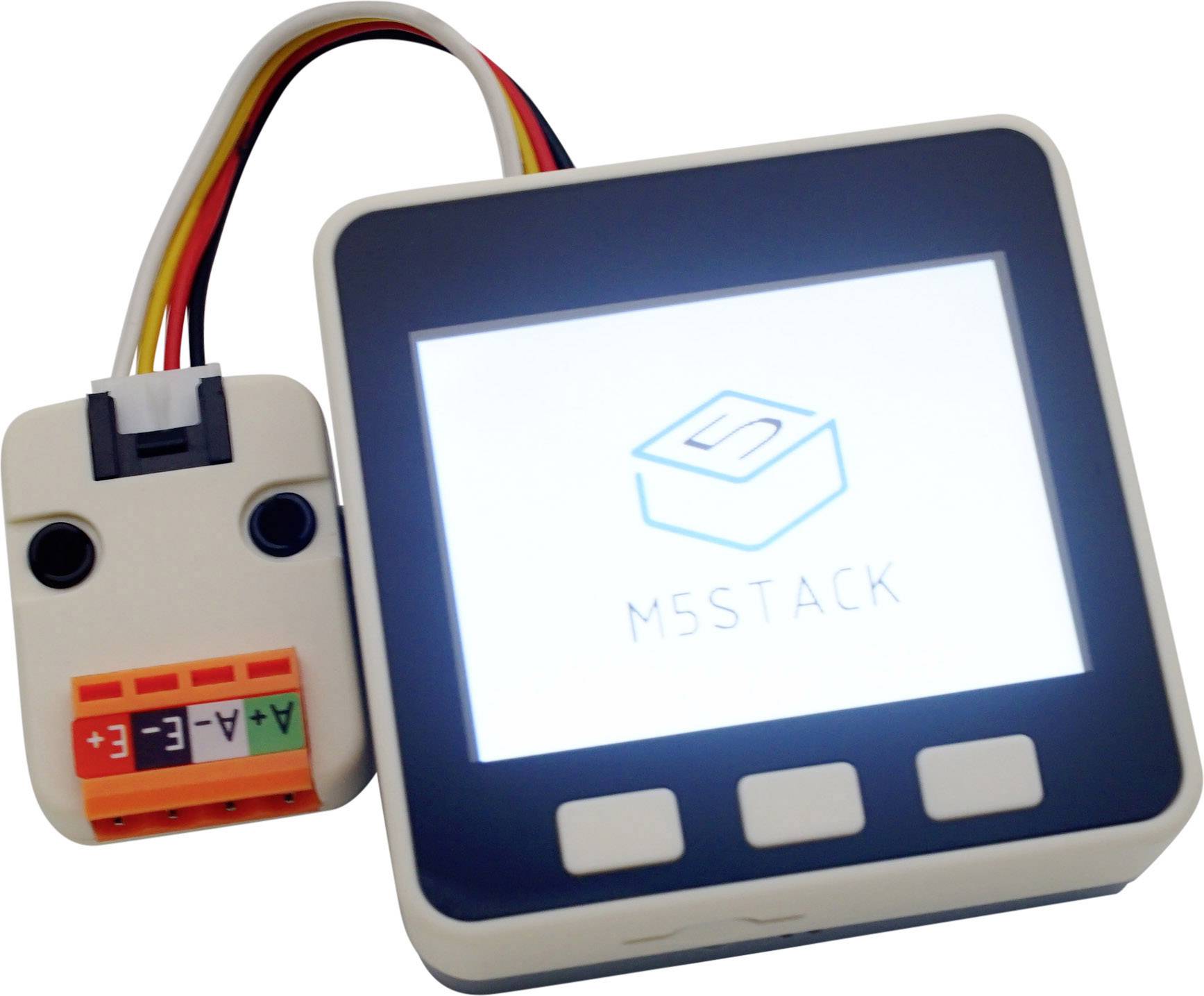

Schließen Sie beispielsweise an Kanal A einen Drucksensor an und verwenden Sie dann den M5Core-Bildschirm, um die Gewichtsdaten anzuzeigen.
