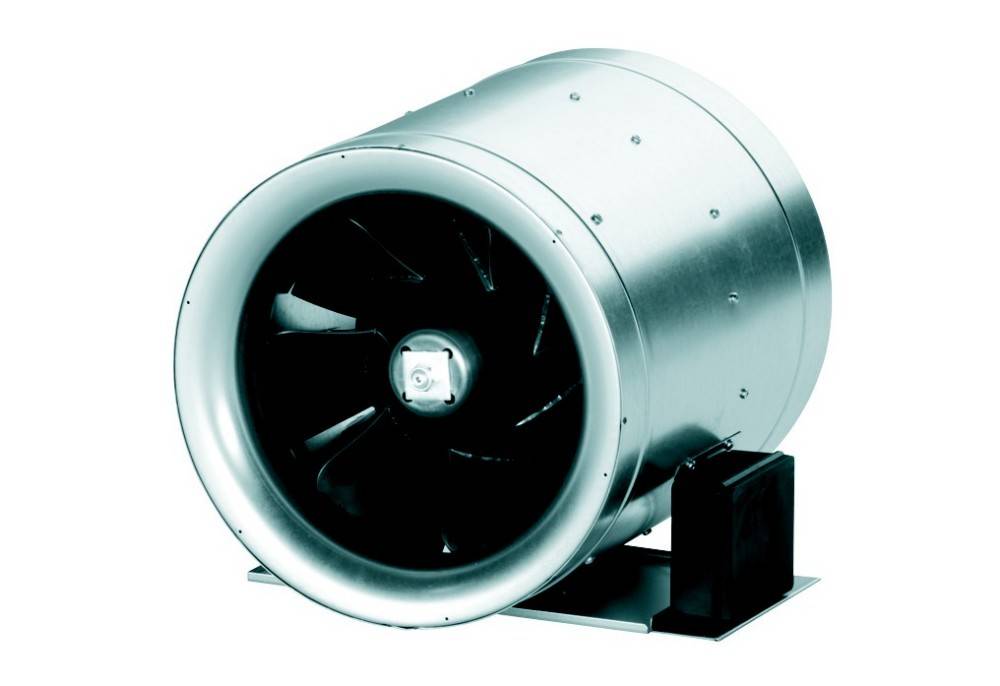

Maico Diagonal-Ventilator EDR 40-2

Maico Diagonal-Ventilator EDR 40-2

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:MaicoBezeichnung:Diagonal-Ventilator Typ:EDR 40-2Werkstoff des Gehäuses:AluminiumLuftmenge unbelastet:3362 m³/hDruck 2:426 PaAnschlussspannung:400 VLeistungsaufnahme:1,59 kWMit thermischem Schutz:neinGleichstrommotor:neinIndirekter Antrieb:neinElektrischer Anschluss:sonstigeSchutzart (IP):IPX4Max. Lufttemperatur:60 °CMotor mit 2 Drehzahlen:neinGeeignet für elektronische Steuerung:jaGeeignet für Frequenzregelung:jaGeeignet für Schwachstromregelung:neinGeeignet für Traforegelung:neinPolumschaltbar:neinLänge:426 mmDurchmesser des Gehäuses:407 mmKanaldurchmesser:432 mmAnschluss:Einschubende
Maico Diagonal-Ventilator EDR 40-2: weitere Details
Merkmale - Für direkten Einbau in Rohrleitungen. - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. - Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. - Ansaugdüse zum turbulenzarmen Luftansaugen. - Diagonal-Laufrad mit nachgeschaltetem Stator. - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. - Mit Diffusor zur Erhöhung des statischen Drucks. - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. - Meridianer Strömungsverlauf verhindert Turbulenzen. - Betrieb mit Frequenzumrichter MFU. - Schutzart IP X4. - Isolationsklasse F.Drehstrommotor - Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. - Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. - Elektrischer Anschluss über Anschlusskabel.Elektrischer Anschluss - Netzfrequenz 50 Hz.Artikel:EDR 40-2 - Fördervolumen: 5220 m3/h - Drehzahl: 2175 1/min - Laufradtyp: diagonal - Drehzahlsteuerbar: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 733 W - IMax: 1,28 A - Schutzart: IP X4 - Wärmeklasse: F - Einbauort: Rohrsystem - Einbaulage: senkrecht / waagerecht - Material: Aluminium - Farbe: silber - Gewicht: 18,5 kg - Gewicht mit Verpackung: 27,7 kg - Nennweite: 400 mm - Breite: 403 mm - Höhe: 426,5 mm - Tiefe: 432 mm - Breite mit Verpackung: 414 mm - Höhe mit Verpackung: 439 mm - Tiefe mit Verpackung: 480 mm - Fördermitteltemperatur: 60 °C - Umgebungstemperatur: -30 °C bis 60 °C - Gesamteffizienz e: 73,3 % - Messkategorie: B - Effizienzkategorie: total - Effizienzgrad N: 61,1 - VSD erforderlich: ja - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 1,59 kW / 3362 m3/h / 428 Pa - nBEP: 2138 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 1,28 A - SchallleistungspegelLWA5: 71 dB(A) EAN: 4012799806325

Geliefert wird: Maico Diagonal-Ventilator EDR 40-2, Verpackungseinheit: 1 Stk., EAN: 4012799806325
