MDT HK NXconnect RF-JAL1UP.01 RF-JAL1UP.01
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details

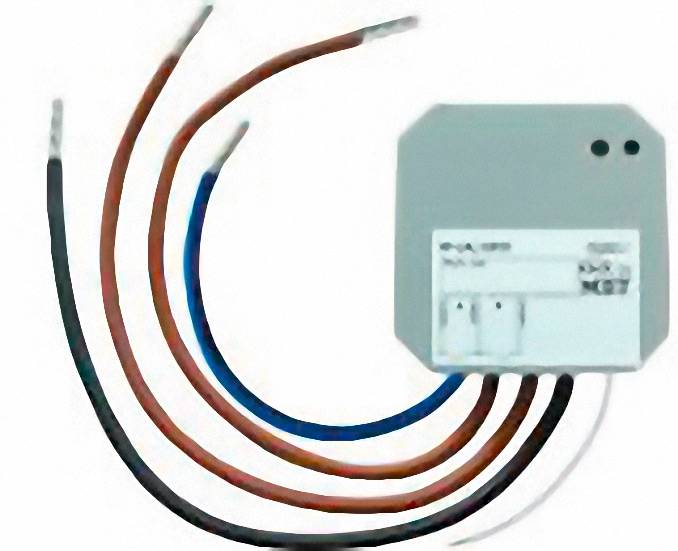

KNX RF Jalousieaktor 1-Fach
- Produktion in Engelskirchen, zertifiziert nach ISO 9001
- Inbetriebnahme mit ETS3/4%
- Neues KNX RF+ Protokoll im Systemmode
- Betriebsart Jalousie/Rolllade frei programmierbar
- 1-bit Automatiksteuerung und Sonnenschutzfunktion
- 8-bit Positionierung für Höhe und Lamelle
- 8 Szenen pro Kanal
- Alarm-, Zentral- und Sperrfunktionen
- Programmierbares Verhalten bei Busspannungsausfall/-wiederkehr
- Einbau in die Schalterdose
- Anbindung über MDT KNX RF+ Funk Linienkoppler
- Versorgungsspannung 230VAC
- Zur Modernisierung ohne Verlegung von Buskabeln
- Abmessungen (B x H x T): 41mm x 41mm x 22mm
- Integrierter Busankoppler
- 3 Jahre Produktgarantie
Technische Daten
- Serie
HK NXconnect
- Breite
41.0000 mm
- Höhe
101.0000 mm
- Tiefe
69.0000 mm
- Abm.
(B x H x T) 41.0000 x 101.0000 x 69.0000 mm
- Basisstation
Nicht Erforderlich
- Gewicht
0.0640
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 713455 MDT HK NXconnect RF-JAL1UP.01 RF-JAL1UP.01
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 713455 MDT HK NXconnect RF-JAL1UP.01 RF-JAL1UP.01
Beschreibung
Der MDT KNX RF+ Funk Jalousieaktor empfangt KNX/EIB Telegramme und steuert 1 Jalousie. Der Kanal wird über zwei monostabile Relais geschaltet. Der Kanal ist durch die ETS3/4 individuell programmierbar. Zur Auswahl stehen Statusrückmeldungen, Sperrfunktionen, zentrale Schaltfunktionen sowie umfangreiche Kalibrier- und Positionierfunktionen. Zusätzlich können pro Kanal bis zu 8 Szenarien programmiert werden.Die MDT KNX RF+ Funk Jalousieaktor arbeitet im bidirektionalen KNX RF+ Systemmode und eignen sich hervorragend
zum Einsatz in bestehenden Installationen ohne KNX Buskabel. Die Anbindung an den KNX Bus erfolgt über den MDT KNX RF+ Funk Linienkoppler.Bei Netzspannungsausfall werden alle Ausgänge ausgeschaltet. Für den Fall eines Busspannungsausfalles oder einer
Wiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden.Der MDT KNX RF+ Jalousieaktor ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen. Zur Inbetriebnahme und Projektierung des MDT KNX RF+ Funk Schaltaktors benötigen Sie die ETS3/4/5. Die Produktdatenbank finden Sie auf unserer Internetseite unter www.mdt.de/Downloads.html
