MEAN WELL ELG-200-C1750B-3Y LED-Treiber Konstantstrom 199.5 W 1750 mA 57 - 114 V/DC 3 in 1 Dimmer Funktion, dimmbar, Mon kaufen

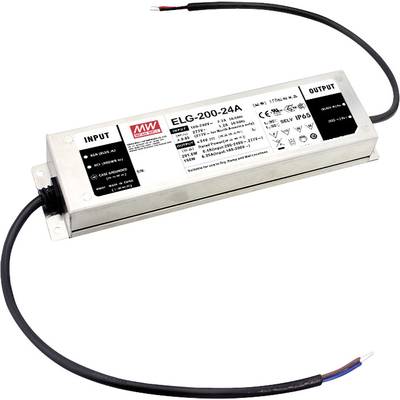

Metallisches LED-Treiber-Gehäuse mit der Beschriftung 'ELG-200-24A', zeigt Eingangs- und Ausgangsbereich, Kabel an beiden Enden.

Datenblatt (PDF)

10 Stück

Alternativen anzeigen

Verkauf und Versand:

Anzahl

Stück

Min.: 3

Vielfache: 1

Gesamt

€

Nur noch 10 Stück verfügbar

Rechtliche Bedenken melden

Kurzbeschreibung

Die ELG-Serie von MEAN WELL bietet eine große Auswahl an LED-Netzteilen mit verschiedenen Funktionen. Neben den bekannten Versionen CV+CC und CC stehen auch dimmbare und nicht dimmbare Ausführungen sowie eine digital über den Dali-Bus steuerbare Variante zur Verfügung. Mit einer Setup-Zeit von unter 500 ms und einem Stand-by-Verbrauch von unter 0,5 W erfüllen die Netzteile der Serie ELG die Anforderungen der Ökodesign-Richtlinie 2009/125/EG.

Highlights & Details

IP67
Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (0...10V DC, PWM, 100k Ohm Potentiometer)
im Primärkabel ausgeführter Schutzleiter
Konstantstrom
unabhängiges Betriebsgerät
Weitbereichseingang
Metallgehäuse
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
eingebauter PFC-Schaltkreis
geeignet für LED-Beleuchtungsanwendungen
SELV Konform
Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere
EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere
entspricht 6kV Surge Immunity Level

Technische Daten

- unabhängiges Betriebsgerät/NL- Metallgehäuse/NL- ELG-200_: ohne ausgeführten Schutzleiter, PE Anschluss erfolgt über das Gehäuse/NL- ELG-200_3Y: im Primärkabel ausgeführter Schutzleiter, weltweit zertifiziertes Anschlusskabel/NL- Kurzschlussschutz durch Abschalten (Hiccup), auto recovery/NL- geschützt gegen Kurzschluss, Überlast, Überspannung/NL- für LED- und Beleuchtungsanwendungen/NL- EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13/NL- entspricht 6kV Surge Immunity Level IEC 61000-4-5/NL- ELG-200_: IP67, Konstantstrom/NL- ELG-200_A: IP65, Konstantstrom einstellbar über internen Potentiometer auf der Gehäuseunterseite/NL- ELG-200_B: IP67, dimmbare Ausführung, Konstantstrom einstellbar 0...10V DC, PWM, Potentiometer/NL- ELG-200_DA: IP67, Konstantstrom, DALI/NL- ELG-200_D2: IP67, Built-in smart timer dimming und programmierbare Ausgangscharakteristik/NL

Produkt-Art: LED-Treiber

Ausführung: Konstantstrom

Abm.: (L x B x H) 244 x 71 x 37.5 mm

Herstellerfarbe: Metall

Ausgangsspannung (max.): 114 V/DC

Ausgangsspannung (min.): 57 V/DC

Prüfzeichen: CB, MM, UL, ENEC

Ausgangsstrom (max.): 1750 mA

Ausgangsstrom (max.) - gerundet: 1.75 A

Betriebsspannung: 230 V/AC
115 V/AC

LED-Treiber-Besonderheiten: 3 in 1 Dimmer Funktion
dimmbar
Montage auf entflammbaren Oberflächen
Möbelzulassung
Outdoor
PFC-Schaltkreis
Überlastschutz
Überspannung

: IP67

Anschluss: Kabel, offenes Ende

Leistung (max.): 199.5 W

Anzahl Ausgänge: 1 x

Anzahl Eingänge: 1 x

Eingangsspannung (max.): 305 V/AC
431 V/DC

Eingangsspannung (min.): 100 V/AC
142 V/DC

Gewicht: 1220 g

Leistungsbereich: 199.5 W (max)

Typ: getaktet

Breite: 71 mm

Höhe: 37.5 mm

Länge: 244 mm

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Varianten

Leistung (max.)

LED-Treiber-Besonderheiten

Ausgangsstrom (max.) - gerundet

Ausgangsspannung (max.)

Ausgangsspannung (min.)

MEAN WELL ELG-200-C1750B-3Y LED-Treiber Konstantstrom 199.5 W 1750 mA 57 - 114 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2176616

Dieser Artikel

199.5 W

3 in 1 Dimmer FunktiondimmbarMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannung

1.75 A

114 V/DC

57 V/DC

MEAN WELL ELG-200-C1400B-3Y LED-Treiber Konstantstrom 198.9 W 1400 mA 71 - 142 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2176599

198.9 W

3 in 1 Dimmer FunktiondimmbarMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannung

1.4 A

142 V/DC

71 V/DC

Mean Well Schaltnetzteil ELG-200-C 199,5 W 57 - 114 V 1750 mA geschlossen für LED- und Beleuchtungsanwendungen

Bestell-Nr.:2176601

199.5 W

DaliMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannungdimmbar

1.75 A

114 V/DC

57 V/DC

MEAN WELL ELG-200-C1400DA-3Y LED-Treiber Konstantstrom 198.8 W 1400 mA 71 - 142 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2176603

198.8 W

3 in 1 Dimmer FunktiondimmbarMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannung

1.4 A

142 V/DC

71 V/DC

MEAN WELL ELG-200-C2100DA-3Y LED-Treiber Konstantstrom 201.6 W 2100 mA 48 - 96 V/DC Dali, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, Überlastschutz, Überspannung, dimmbar 1 St.

Bestell-Nr.:2176618

201.6 W

DaliMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannungdimmbar

2.1 A

96 V/DC

48 V/DC

MEAN WELL ELG-200-C2100B-3Y LED-Treiber Konstantstrom 2100 W 2100 mA 48 - 96 V/DC 3 in 1 Dimmer Funktion, dimmbar, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2176625

2100 W

3 in 1 Dimmer FunktiondimmbarMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisÜberlastschutzÜberspannung

2.1 A

96 V/DC

48 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 2176616 MEAN WELL ELG-200-C1750B-3Y LED-Treiber Konstantstrom 199.5 W 1750 mA 57 - 114 V/DC 3 in 1 Dimmer Funktion, dimmbar, Mon

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2176616 MEAN WELL ELG-200-C1750B-3Y LED-Treiber Konstantstrom 199.5 W 1750 mA 57 - 114 V/DC 3 in 1 Dimmer Funktion, dimmbar, Mon

Garantiebedingungen

Garantiebedingungen 2176616 MEAN WELL ELG-200-C1750B-3Y LED-Treiber Konstantstrom 199.5 W 1750 mA 57 - 114 V/DC 3 in 1 Dimmer Funktion, dimmbar, Mon

Beschreibung

Mit der ELG-Serie von Meanwell führen wir für Sie LED-Netzteile im Programm, die sich durch ihre Variantenvielfalt auszeichnen. Neben den bekannten Versionen CV+CC (Konstantspannung und Konstantstrom) sowie CC als analog dimmbare und nicht dimmbare Ausführung steht zudem eine DA-Variante zur Verfügung, die sich digital über den Dali-Bus steuern lässt. Mit einer Setup-Zeit von kleiner 500ms und einem Stand-by-Verbrauch von unter 0,5W erfüllen die Netzteile der Serie ELG auch den im September 2016 verschärften Grenzwert der Ökodesign-Richtlinie 2009/125/EG.

Ausführung

IP67
Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (0...10V DC, PWM, 100k Ohm Potentiometer)
im Primärkabel ausgeführter Schutzleiter
Konstantstrom
unabhängiges Betriebsgerät
Weitbereichseingang
Metallgehäuse
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
eingebauter PFC-Schaltkreis
geeignet für LED-Beleuchtungsanwendungen
SELV Konform
entspricht 6kV Surge Immunity Level

Lieferumfang

1 Stück

Hinweise

Wichtige Information!

Bitte dimensionieren Sie Ihren LED-Treiber/LED-Trafo nicht zu klein!

Wählen Sie einen LED-Treiber/LED-Trafo, welcher etwa 1/3 mehr Leistung (Watt) hat.

Entscheidend für die Belastung des LED-Treibers ist nicht die Watt- Angabe des LED-Herstellers sondern die tatsächliche Stromaufnahme (Ampere) der LED.

Es muss berücksichtigt werden, dass der Einschaltstrom wesentlich höher ausfällt.
