MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 3.2 A 30 V/DC 3 in 1 Dimmer Funktion, Möbelzulassung, Outdoor kaufen

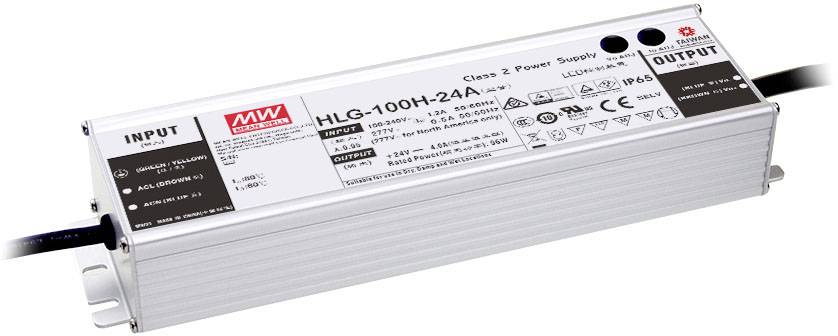

Ein rechteckiges Netzteil mit Beschriftungen auf der Oberseite, das als 'HLG-100H-24A' gekennzeichnet ist. Hauptsächlich für LED-Anwendungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 11. Nov.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 53,33 / Stück)

€ 53,33

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

MW MEANWELL LED-Schaltnetzteile Serie HLG-100H Metal Case IP67 Single Output CV+CC (Mixed Mode) Leistung: 96W

Dimmung über ausgeführte Steuerleitung, 3 in1 Dimmfunktion (1...10V DC, PWM, 100k Ohm Potentiometer)
Konstantspannung
Konstantstrom
unabhängiges Betriebsgerät
Weitbereichseingang
Metallgehäuse
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
eingebauter PFC-Schaltkreis
für LED-Beleuchtungsanwendungen
SELV Konform

Technische Daten

Mixed Mode Ausgang (spannungsstabilisiert/CV oder stromstabilisiert/CC)
Je nach angeschlossenem LED- Leuchtmittel (Konstantstrom oder Konstantspannung) passt sich der
DC-Ausgang des LED-Netzteils, im Rahmen der vorgegebenen technischen Parameter des Datenblattes, der Last an.

Produkt-Art: LED-Treiber

Ausführung: Konstantspannung
Konstantstrom

Abm.: (L x B x H) 220 x 68 x 38.8 mm

Herstellerfarbe: Metall

Ausgangsspannung (max.): 30 V/DC

Prüfzeichen: MM, SELV, UL, EAC, CB

Ausgangsstrom (max.): 3.2 A

Ausgangsstrom (max.) - gerundet: 3.2 A

Betriebsspannung: 230 V/AC
115 V/AC

LED-Treiber-Besonderheiten: 3 in 1 Dimmer Funktion
Möbelzulassung
Outdoor
PFC-Schaltkreis
dimmbar
Überspannung
Überlastschutz

Anschluss: Kabel, offenes Ende

Leistung (max.): 96 W

Anzahl Ausgänge: 1 x

Eingangsspannung (max.): 305 V/AC
431 V/DC

Eingangsspannung (min.): 90 V/AC
127 V/DC

Gewicht: 1120 g

Leistungsbereich: 96 W (max)

Typ: getaktet

Breite: 68 mm

Höhe: 38.8 mm

Länge: 220 mm

Max. Temperatur: +80 °C

Min. Temperatur: -40 °C

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung (max.)

LED-Treiber-Besonderheiten

Ausgangsstrom (max.) - gerundet

Ausgangsspannung (max.)

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 3.2 A 30 V/DC 3 in 1 Dimmer Funktion, Möbelzulassung, Outdoor, PFC-Schaltkreis, dimmbar, Überspannung, Überlastschutz 1 St.

Bestell-Nr.:2249391

Dieser Artikel

96 W

3 in 1 Dimmer FunktionMöbelzulassungOutdoorPFC-SchaltkreisdimmbarÜberspannungÜberlastschutz

3.2 A

30 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.76 W 2.28 A 42 V/DC Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, nicht dimmbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237649

95.76 W

Montage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-Schaltkreisnicht dimmbarÜberlastschutzÜberspannung

2.28 A

42 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.76 W 2.28 A 46 V/DC 3 in 1 Dimmer Funktion, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, dimmbar, einstellbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237664

95.76 W

3 in 1 Dimmer FunktionMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisdimmbareinstellbarÜberlastschutzÜberspannung

2.28 A

46 V/DC

MEAN WELL LED Treiber LED-Treiber Konstantspannung, Konstantstrom 96 W 4 A 24 V/DC Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, nicht dimmbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237697

96 W

Montage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-Schaltkreisnicht dimmbarÜberlastschutzÜberspannung

4 A

24 V/DC

MEAN WELL LED Treiber LED-Treiber Konstantspannung, Konstantstrom 96 W 4 A 22 V/DC 3 in 1 Dimmer Funktion, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, dimmbar, einstellbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237698

96 W

3 in 1 Dimmer FunktionMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisdimmbareinstellbarÜberlastschutzÜberspannung

4 A

22 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.4 W 2.65 A 36 V/DC Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, nicht dimmbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237699

95.4 W

Montage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-Schaltkreisnicht dimmbarÜberlastschutzÜberspannung

2.65 A

36 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.58 W 1.77 A 54 V/DC Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, nicht dimmbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237700

95.58 W

Montage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-Schaltkreisnicht dimmbarÜberlastschutzÜberspannung

1.77 A

54 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.58 W 1.77 A 58 V/DC 3 in 1 Dimmer Funktion, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, dimmbar, einstellbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237701

95.58 W

3 in 1 Dimmer FunktionMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisdimmbareinstellbarÜberlastschutzÜberspannung

1.77 A

58 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 4.8 A 20 V/DC Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, nicht dimmbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237765

96 W

Montage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-Schaltkreisnicht dimmbarÜberlastschutzÜberspannung

4.8 A

20 V/DC

MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 95.4 W 2.65 A 40 V/DC 3 in 1 Dimmer Funktion, Montage auf entflammbaren Oberflächen, Möbelzulassung, Outdoor, PFC-Schaltkreis, dimmbar, einstellbar, Überlastschutz, Überspannung 1 St.

Bestell-Nr.:2237766

95.4 W

3 in 1 Dimmer FunktionMontage auf entflammbaren OberflächenMöbelzulassungOutdoorPFC-SchaltkreisdimmbareinstellbarÜberlastschutzÜberspannung

2.65 A

40 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 2249391 MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 3.2 A 30 V/DC 3 in 1 Dimmer Funktion, Möbelzulassung, Outdoor

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2249391 MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 3.2 A 30 V/DC 3 in 1 Dimmer Funktion, Möbelzulassung, Outdoor

Garantiebedingungen

Garantiebedingungen 2249391 MEAN WELL LED-Treiber Konstantspannung, Konstantstrom 96 W 3.2 A 30 V/DC 3 in 1 Dimmer Funktion, Möbelzulassung, Outdoor

Beschreibung

Ausführung

Dimmung über ausgeführte Steuerleitung, 3 in1 Dimmfunktion (1...10V DC, PWM, 100k Ohm Potentiometer)
Konstantspannung
Konstantstrom
unabhängiges Betriebsgerät
Weitbereichseingang
Metallgehäuse
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
eingebauter PFC-Schaltkreis
SELV Konform

Hinweise

Wichtige Information!

Bitte dimensionieren Sie Ihren LED-Treiber/LED-Trafo nicht zu klein!

Wählen Sie einen LED-Treiber/LED-Trafo, welcher etwa 1/3 mehr Leistung (Watt) hat.

Entscheidend für die Belastung des LED-Treibers ist nicht die Watt- Angabe des LED-Herstellers sondern die tatsächliche Stromaufnahme (Ampere) der LED.

Es muss berücksichtigt werden, dass der Einschaltstrom wesentlich höher ausfällt.
