Mentor 1296.2022 Hohllichtleiter Starr Kartenbefestigung, Presspassung kaufen

Rechteckiger LED-Cluster mit fünf Reihen durchsichtiger Dioden. Jede Reihe enthält vier Dioden, die für elektronische Anzeigen konzipiert sind.

Abbildung ähnlich

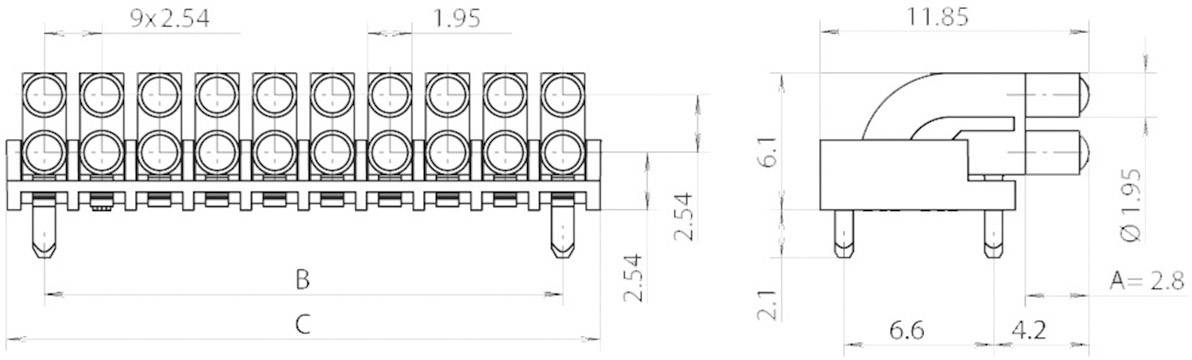

Technische Zeichnung eines Steckverbinders, zeigt Front- und Seitenansicht mit Maßangaben in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Hohllichtleiter

Montageart

Kartenbefestigung

Presspassung

Breite

8.2 mm

Höhe

5.7 mm

Länge

11.85 mm

Datenblatt (PDF)

Sofort-Lieferung Mi., 7. Okt.

20 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1,91 / Stück)

€ 1,91

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Miniatur Mehrfach-Lichtleiter, liegend

Abstrahlfläche Ø 2 mm

Unser Service für Sie

Technische Daten

Typ: 1296.2022

Produkt-Art: Hohllichtleiter

Montageart: Kartenbefestigung
Presspassung

Hersteller: Mentor

Konfiguration: 2 x 2

Ausführung: Starr

Linsenform: Gewölbt

Herstellerfarbe: Transparent

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): +85 °C

Linsengröße, Ø: 1.95 mm

Breite: 8.2 mm

Höhe: 5.7 mm

Länge: 11.85 mm

Abm.: (L x B x H) 11.85 x 8.2 x 5.7 mm

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 556589 Mentor 1296.2022 Hohllichtleiter Starr Kartenbefestigung, Presspassung

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 556589 Mentor 1296.2022 Hohllichtleiter Starr Kartenbefestigung, Presspassung

Beschreibung

Der Lichtleiter-Baustein ist für den Einsatz von CHIPLEDs der Bauform 0603 oder kleinerer Bauformen ausgelegt und besitzt ein Rastermaß von 2,54 mm. Das System ist mit einer Blende versehen, um Überstrahlungen zu vermeiden, sodass auch gemischte Farben möglich sind. Das doppelt übereinander angeordnete Lichtleiterelement wird mit Einpresszapfen in der Leiterkarte fixiert.
