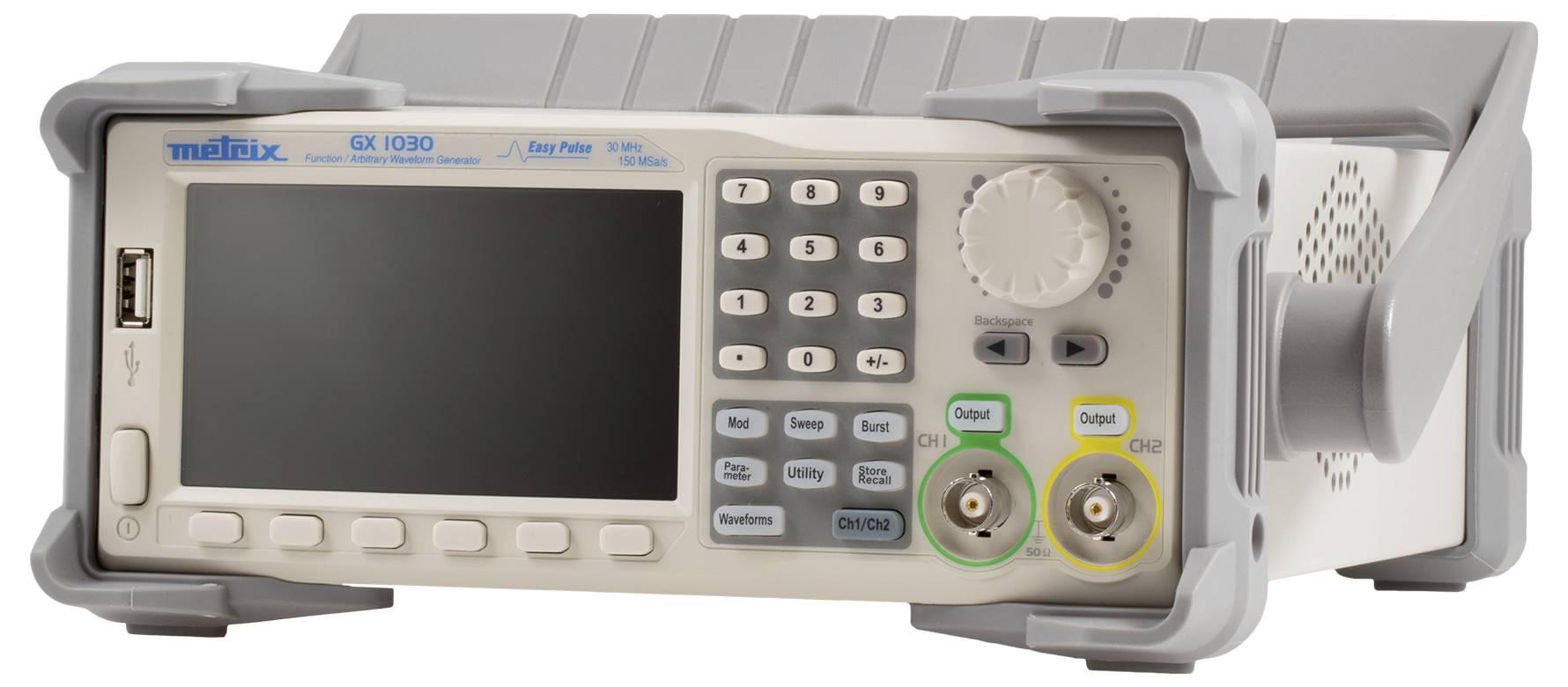

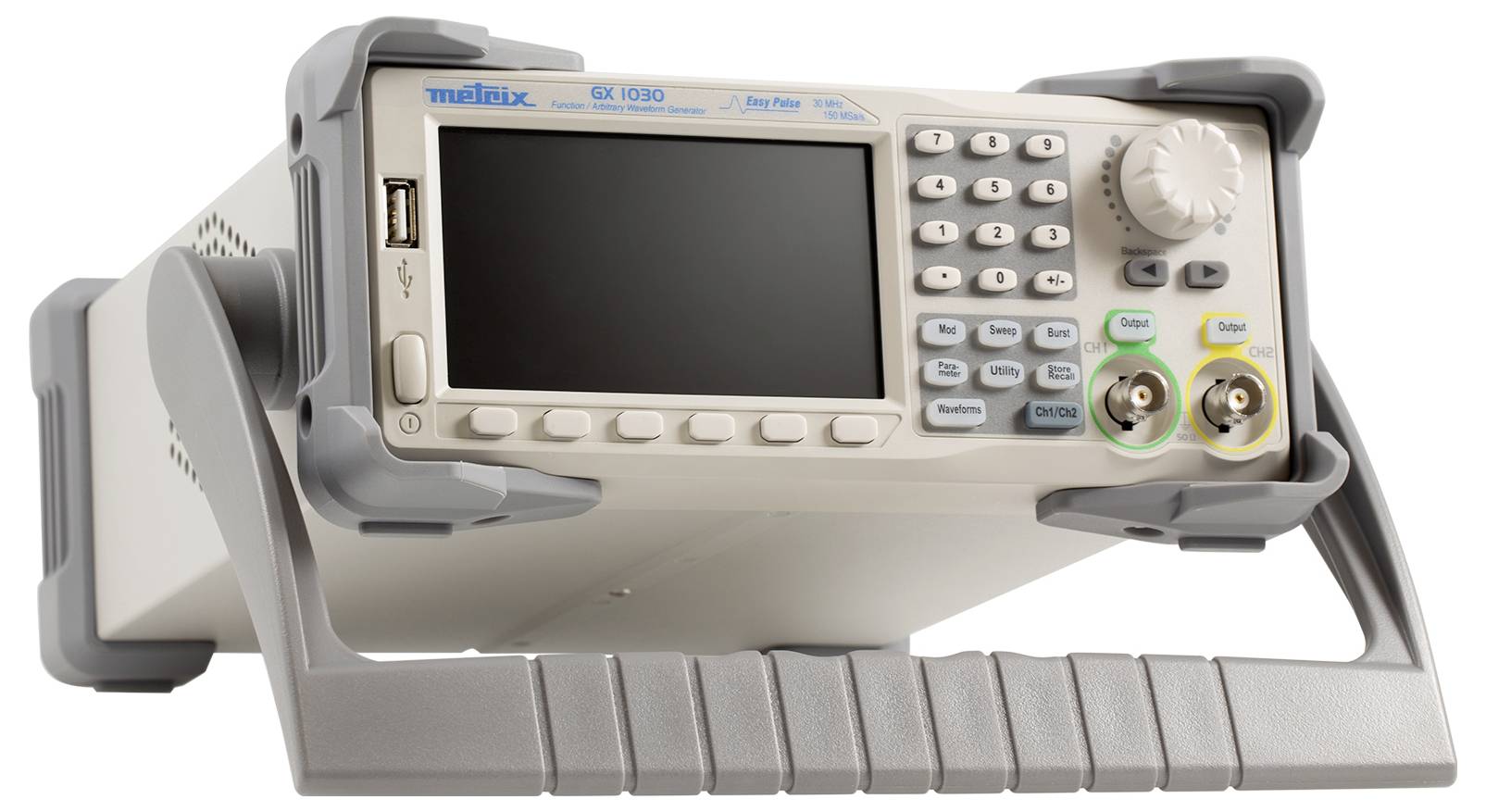

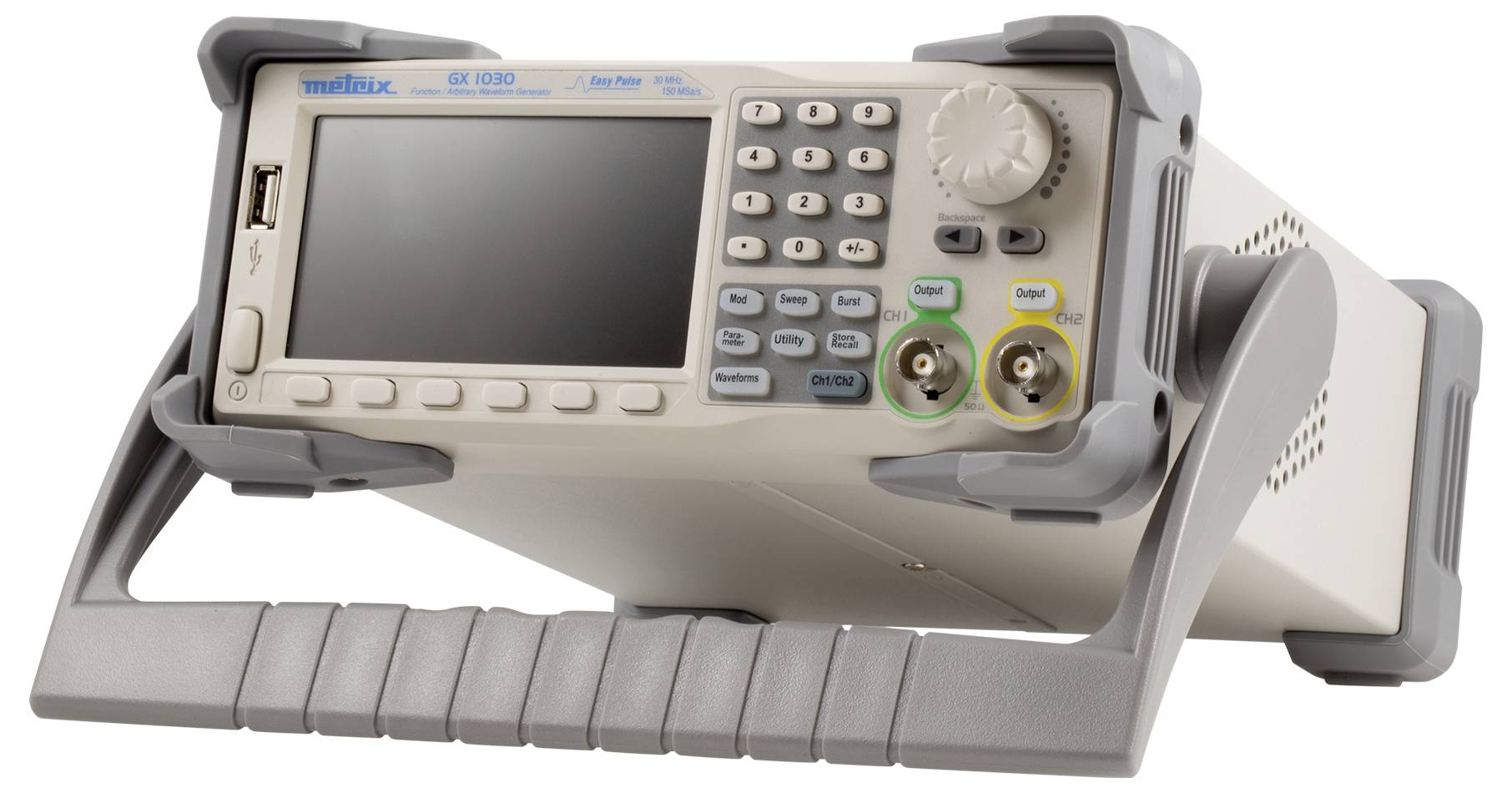

Metrix GX 1030 Funktionsgenerator netzbetrieben 0.01 MHz - 30 MHz Arbiträr, Dreieck, Lorentzkurve, Puls, Rampe, Rauschen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 990,83
3
2% = € 24,17
€ 966,66
5
3% = € 33,78
€ 957,05
10
4% = € 40,22
€ 950,61
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 990,83 / Stück)
€ 990,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
GX 1030 Arbiträr-Funktionsgenerator 30 MHz
- Multifunktionaler, leistungsstarker Arbiträr-Funktionsgenerator zur Erzeugung underschliechster stabiler High-Fidelity-Signale bis 30 MHz
- Ausgestattet mit großem 4,3-Zoll-TFT-Farbbildschirm mit hohem Kontrast (960 x 540 mm)
- DDS-Technologie an 2 Ausgängen (Kopplung oder Verdoppelung) - Funktionskombination
- Abtastrate von 150 Ms/s mit einer Frequenzauflösung von 14 Bit
- Analoge und digitale AM- oder FM-Modulation, FSK&ASK, PSK und PWM sowie praktische SWEEP- und BURST-Funktionen
- Integrierterter Frequenzzähler von 100 MHz bis 200 MHz
- EasyPulse und TrueArb-Technologie: Erzeugung von Impulsen mit geringem Jitter und zur Beseitigung von Jitter/Signalverzerrungen
- Programmierbar über USB- oder Ethernet-Verbindung, Steuerung über PC-Software und Speicherung auf USB-Stick
Technische Daten
- Bedientasten auf der Frontseite: 23 Direktfunktionstasten, 1 Drehschalter
- Einstellung der Signalparameter: Kontinuierlich mit Encoder bzw. Zifferntastatur
- BNC-Ausgänge auf der Frontseite: Generatorausgänge 1 & 2 - unabhängige Einstellungen (Wellenform, f, Phase, Amplitude, ...), gekoppelt, verdoppelt oder kombiniert
- BNC-Ein- und Ausgänge an der Rückseite: 3 Eingänge/Ausgänge Ext-Trigger, Frequenzzähler und Uhr 10 MHz - Synchronisierung
- Signalerzeugung
- Signalformen: Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Arbiträrsignal (196 vorinstallierte Signalformen)
- Auflösung/Sampling: 14 Bit / 150 Ms/s
- Speicher: Speichertiefe 16 kPkt - Speicherung von vorinstallierten oder spezifischen Signalen auf USB-Stick
- Sx-Gene Signalbearbeitung: Erfassung, Übertragung und Änderung eines von einem Oszilloskop (OX5000, OX6000, OX7000, OX9000, Scopein@Box) erfassten Signals
- Grafische oder mathematische Bearbeitung mit der Software Sx-Gene Änderung eines erfassten Signals und/oder Kombination von Standardsignalen des Generators
- Signalfrequenzen
- Frequenzbereich: Sinus von 0,001 mHz bis 30,000 MHz, Dreieck 500 kHz, Rauschen und Rechteck 30 MHz, Impuls 12,5 MHz, Arbiträrsignal 6 MHz
- Auflösung/Genauigkeit: 7-stellige Anzeige – Auflösung von 1 MHz - vertikale Genauigkeit ≤ (1 % + 1 mVss) bei 10 kHz
- Langfristige Drift: ±100 ppm/Jahr
- Temperaturkoeffizient: bis 5 ppm/°C
- Amplitude
- Spannungspegel: 50 Ω-Ausgang = 2 mVss ~ 10 Vss bis 10 MHz / 2 mVss ~ 5 Vss ≥10 MHz | HiZ-Ausgang = 4 mVss ~ 20 Vss bis 10 MHz / 4 mVss ~ 10 Vss ≥ 10 MHz
- Pegelgenauigkeit (Flatness): 7-stellige Anzeige – Auflösung von 1 MHz - vertikale Genauigkeit bis = (1 % + 1 mVss) bei 10 kHz
- VDC-Offset: ±100 ppm/Jahr
- Impedanz/Schutz: bis 5 ppm/°C
- Signaleigenschaften
- Sinusförmiges Signal: typ. Verzerrungsgrad bis 0,075 % für f bis 20 kHz, und Oberschwingungen bis - 50 dBc
- Dreiecksignal (max. Frequenz 2 MHz): Linearitätsfehler max. bis 1 %
- Rechteck & Impuls: typ. Anstiegszeit bis 16,8 ns - Tastverhältnis 10-90 % (DC bis f bis 20 MHz) - Impuls min. 32,6 ns Auflösung 1 ns
- AM-Modulation
- Träger: Sinus, Rechteck, Dreieck, Arbiträr
- Modulierte Signale: Sinus, Rechteck, Rampe, Rauschen, Arbiträr (1 mHz - 20 kHz)
- Tiefe: von 0 % bis 120 %
- FM-Modulation
- Träger: Sinus, Rechteck, Dreieck, Arbiträr
- Modulierte Signale: Sinus, Rechteck, Rampe, Dreieck, Rauschen, Arbiträr (1 mHz - 20 kHz)
- Frequenzverschiebung: von 0 bis 15 MHz
- FSK-Modulation
- Träger: Sinus, Rechteck, Dreieck, Arbiträr
- Modulierte Signale: 50 % Tastverhältnis (von 1 mHz bis 50 kHz)
- ASK-Modulation Column4
- Träger: Sinus, Rechteck, Dreieck, Arbiträr
- Modulierte Signale: 50 % Tastverhältnis (von 1 mHz bis 50 kHz
- PM-Modulation
- Träger: Sinus, Rechteck, Dreieck, Arbiträr
- Modulierte Signale: Sinus, Rechteck, Rampe, Dreieck, Rauschen, Arbiträr (2 mHz - 20 kHz)
- Phasenverschiebung: von 0 bis 360°
- PWM-Modulation
- Frequenz: 1 mHz bis 1 MHz
- Modulierte Signale: Sinus, Rechteck, Dreieck, Rauschen, Arbiträr
- Auflösung: 6,67 ns
- Sweep
- Träger: Sinus, Rechteck, Rampe, Dreieck, Arbiträr
- Typ: Linear / Logarithmisch
- Richtung: ansteigend oder abfallend
- Sweep-Geschwindigkeit: von 1 ms bis 500 s
- Triggerung: Manuell, Extern, Intern
- Burst
- Signale: Sinus, Rechteck, Rampe, Arbiträr
- Typ: Kurz (1-100.000 Zyklen), unendlich, Gate
- Phase Start/Stopp: von 0° bis +360°
- Interne Periode: von 1 μs bis 1000 s ±1 %
- Frequenzzähler
- Messbereich: von 100 mHz bis 200 Mhz
- Parameter: Frequenz, Tiefe, Periode, Tastverhältnis, Impuls
- Signal-Ausgangsform
Treppe, Trapez, Puls, Rampe, Sinus, …
- Produkt-Art
Funktionsgenerator netzbetrieben
- Frequenz-Bereich
0.01 MHz - 30 MHz
- Signal-Ausgangsformen
Arbiträr
Dreieck
Lorentzkurve
Puls
Rampe
Rauschen
Rechteck
Signal
Sinus
- Anzeige
LCD
Werksstandard (ohne Zertifikat)
- Abm.
(B x H) 260 mm x 107 mm
- Gewicht
4350 g
- Frequenz (max.)
30 MHz
- Frequenz (min.)
0.01 MHz
- Besonderheiten
inkl. Frequenzzähler
Modulation
- Messkategorie
CAT II
- Breite
260 mm
- Höhe
107 mm
- Schnittstellen
USB
LAN
- Spannungs-Versorgung
230 V/AC
netzbetrieben
- Typ
GX 1030
Dokumente & Downloads
Datenblatt
Datenblatt 2749774 Metrix GX 1030 Funktionsgenerator netzbetrieben 0.01 MHz - 30 MHz Arbiträr, Dreieck, Lorentzkurve, Puls, Rampe, Rauschen
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2749774 Metrix GX 1030 Funktionsgenerator netzbetrieben 0.01 MHz - 30 MHz Arbiträr, Dreieck, Lorentzkurve, Puls, Rampe, Rauschen
Garantiebedingungen
Garantiebedingungen 2749774 Metrix GX 1030 Funktionsgenerator netzbetrieben 0.01 MHz - 30 MHz Arbiträr, Dreieck, Lorentzkurve, Puls, Rampe, Rauschen
Beschreibung
Der GX1030 ist ein 0,01 MHz bis 30 MHz Arbiträr-Funktionsgenerator für präzise und vielfältige, einfache und komplexe Signale aller Art: Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Arbiträrsignal (196 vorinstallierte Signalformen), die er mit weitaus höherer Genauigkeit und Frequenzstabilität als herkömmliche Generatoren erzeugt.
Außerdem bietet der GX1030 dem Benutzer interne und externe Modulationen sowie lineare und logarithmische Sweeps. Mit der BURST-Funktion hingegen, die eine noch genauere Analyse und die Erkennung von sehr kurzen Ereignissen ermöglicht, kann die gewünschte Anzahl Signalzyklen pro Zeitperiode eingestellt werden.
Ein integriertes Frequenzmessgerät wiederum deckt den Frequenzbereich von 100 MHz bis 200 MHz ab.

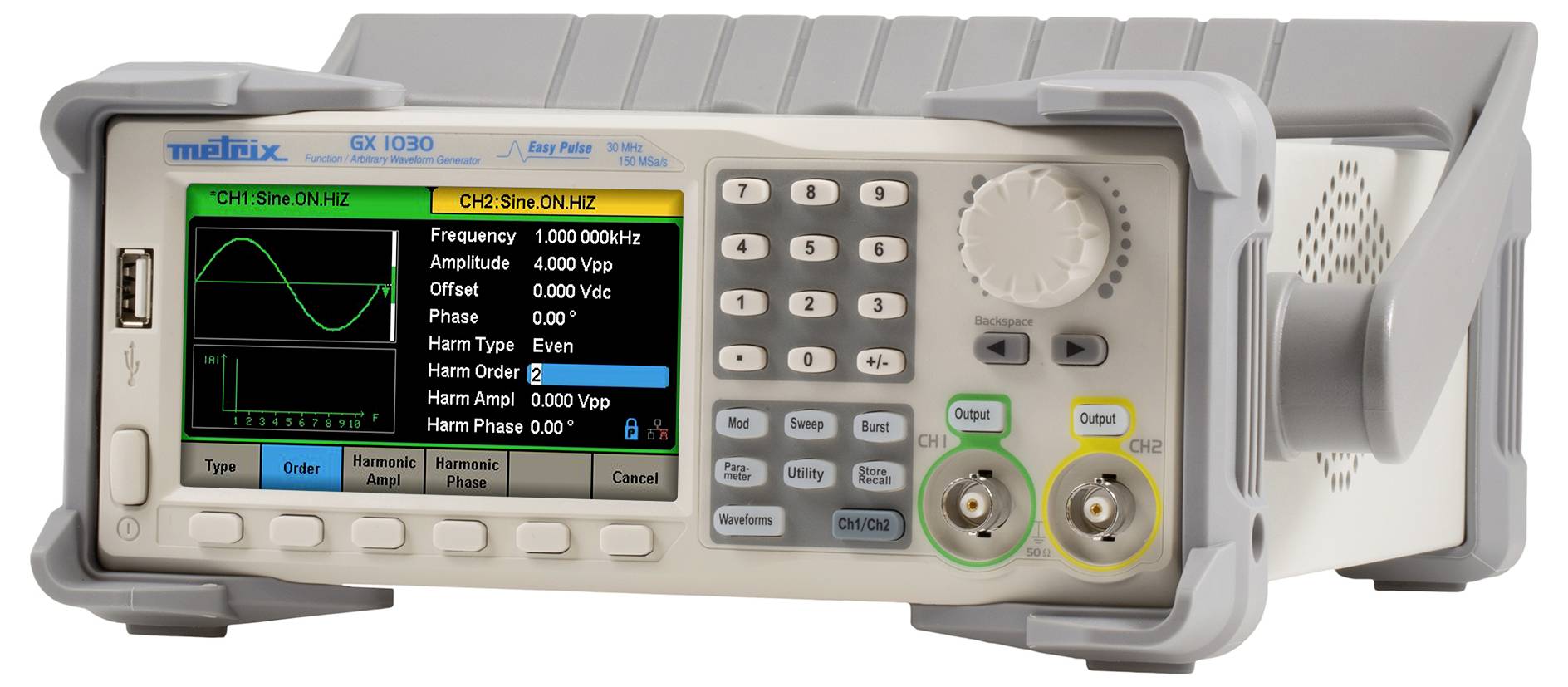

Die Oberschwingungsfunktion erzeugt 16 gerade oder ungerade Ordnungen mit Amplitude und Phase.
Der ergonomisch konzipierte GX1030 verfügt über eine großformatige LCD-Anzeige (960 x 540 mm), die auf einem 4,3-Zoll-TFT-Farbbildschirm mit hohem Kontrast eine hervorragende Ablesbarkeit bietet.
Als Download stehen zwei PC-Softwares zur Erzeugung von Arbiträrsignalen und Programmierung des Generators zur Verfügung: SX-GENE und EasywaveX
Außerdem bietet der GX1030 dem Benutzer interne und externe Modulationen sowie lineare und logarithmische Sweeps. Mit der BURST-Funktion hingegen, die eine noch genauere Analyse und die Erkennung von sehr kurzen Ereignissen ermöglicht, kann die gewünschte Anzahl Signalzyklen pro Zeitperiode eingestellt werden.
Ein integriertes Frequenzmessgerät wiederum deckt den Frequenzbereich von 100 MHz bis 200 MHz ab.
Die Oberschwingungsfunktion erzeugt 16 gerade oder ungerade Ordnungen mit Amplitude und Phase.
Der ergonomisch konzipierte GX1030 verfügt über eine großformatige LCD-Anzeige (960 x 540 mm), die auf einem 4,3-Zoll-TFT-Farbbildschirm mit hohem Kontrast eine hervorragende Ablesbarkeit bietet.
Als Download stehen zwei PC-Softwares zur Erzeugung von Arbiträrsignalen und Programmierung des Generators zur Verfügung: SX-GENE und EasywaveX

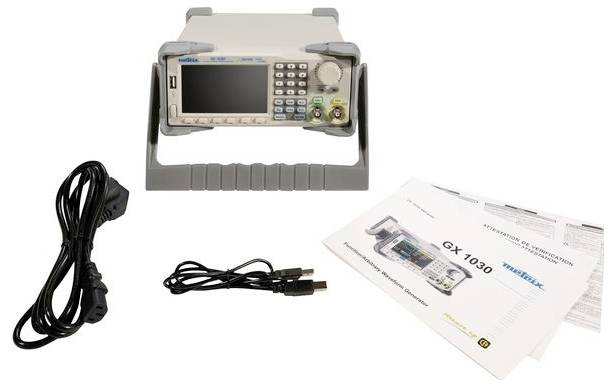

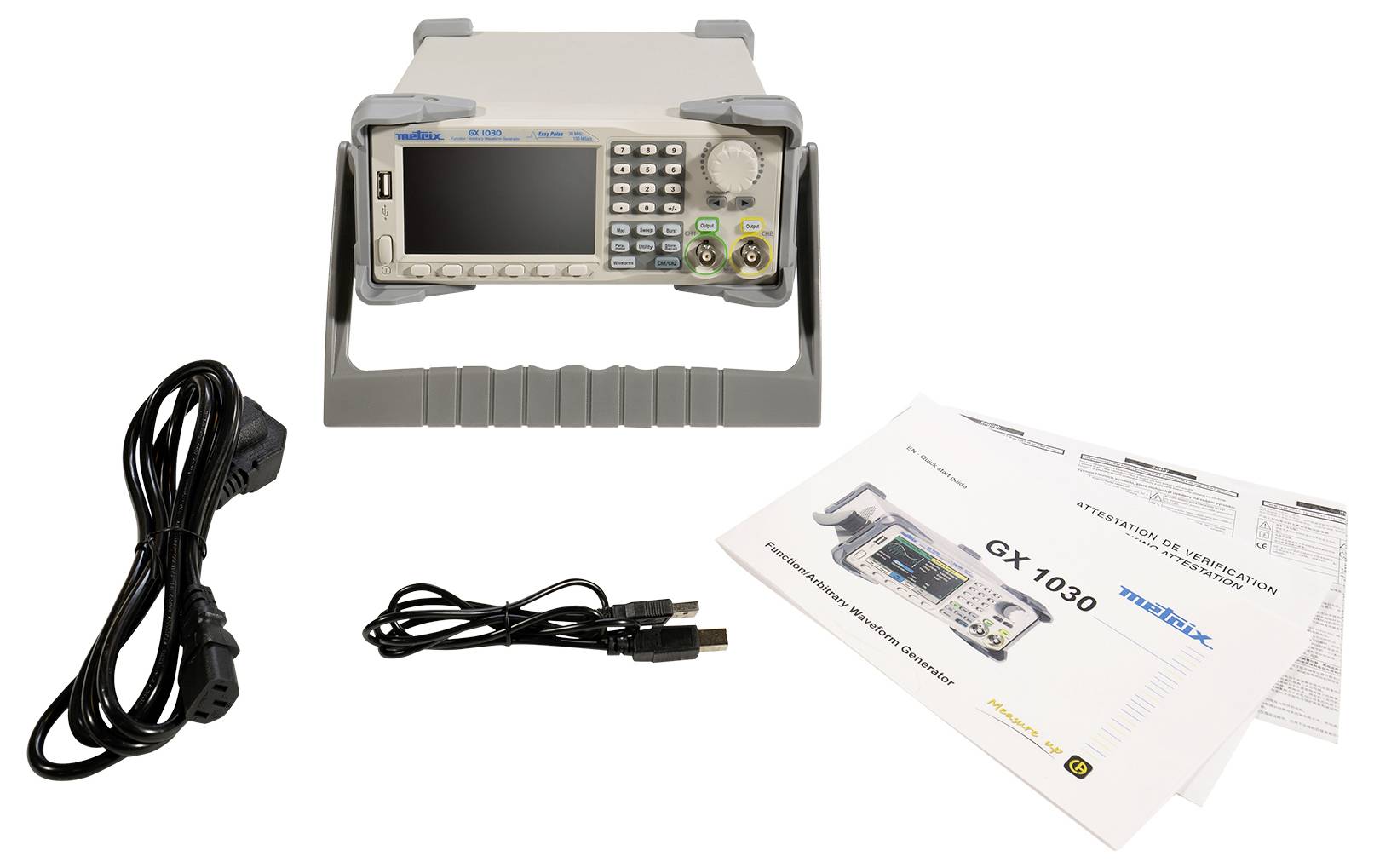

Lieferumfang
- 1 Netzanschlusskabel 2P+E
- 1 USB-Kabel
- 1 fünfsprachige ausgedruckte Kurzanleitung
