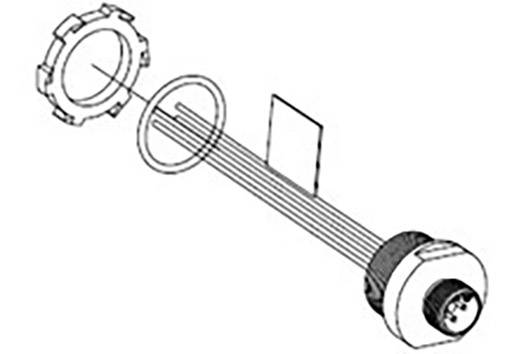

Strichzeichnung/Schaltbild
Strichzeichnung/Schaltbild
Molex 1200700156 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker 0.3 m Polzahl Sensoren: 4 1 St. Single
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker
Anschlussseite A
Micro-Change (M12)
Polzahl
4
Kabellänge
0.3 m
Datenblatt (PDF)
Anzahl
Min.: 20
Vielfache: 10
Gesamt (€ 5,38 / Stück)
€ 107,60
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Micro (M12)
Unser Service für Sie
Technische Daten
- Drahtgröße AWG: 22
- Kupplungstyp: Außengewinde
- Länge: 0.3 m
- Material - Komponente: Vernickeltes Messing
- Nut: Einzeln
- Orientierung: Gerade
- Verpackungsart
Single
- Typ
Molex WOD Industrial Solution
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker
- Anschlussseite A
Micro-Change (M12)
- Polzahl
4
- Kabellänge
0.3 m
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschluss
Stecker
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
PG9
- Kontaktmaterial
Messing
- Montageart Sensor-/Aktor-Verbindungstechnik
Vorderwandmontage
IP67
- Min. Temperatur
-20 °C
- Max. Temperatur
+80 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
1200700156
- Industrieverpackung
Ja
- Inhalt
1 St.
- RoHS-konform
Ja
- Engineering Part No
8R4J36E03C3003
- Engineering Series Name
MIC DC Receptacles
- Engineering Series No
120070
Dokumente & Downloads
Datenblatt
Datenblatt 2447037 Molex 1200700156 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker 0.3 m Polzahl Sensoren: 4 1 St. Single
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2447037 Molex 1200700156 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker 0.3 m Polzahl Sensoren: 4 1 St. Single
Schaltplan
Schaltplan 2447037 Molex 1200700156 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker 0.3 m Polzahl Sensoren: 4 1 St. Single
Beschreibung
Micro-Change (M12) Receptacle, 4 Poles, M12x1 and PG9 Threads, Male (Straight) to 22 AWG Leads, 0.30m (11.81") Length
