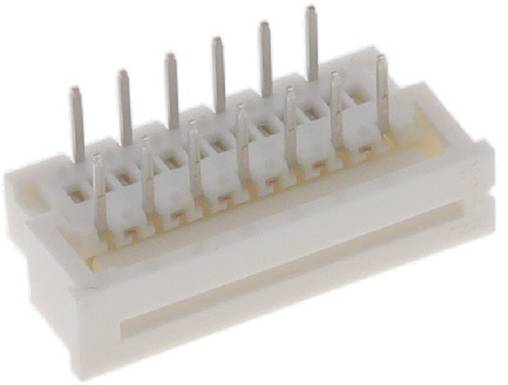

Molex FFC/FPC-Anschluss Polzahl Gesamt 13 Rastermaß: 1.25 mm 39532134 1 St. Tray
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
FFC/FPC-Anschluss
Bauform
gewinkelt
Anzahl Reihen
1
RM
1.25 mm
Polzahl Gesamt
13
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
100
-
€ 1,37
300
8% = € 0,11
€ 1,26
500
11% = € 0,15
€ 1,22
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Min.: 100
Vielfache: 100
Gesamt (€ 1,37 / Stück)
€ 137,00
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
FFC/FPC Over 1 mm
- Inhalt: 1 St.
- Anzahl Reihen: 1
- Polzahl Gesamt: 13
Unser Service für Sie
Technische Daten
- Please review product datasheet for further information.
- Verpackungsart
Tray
- Produkt-Art
FFC/FPC-Anschluss
- Bauform
gewinkelt
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- RM
1.25 mm
- Polzahl je Reihe
13
- Polzahl Gesamt
13
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Inhalt
1 St.
- Anschluss
Löten
- Anschlusswinkel
90°
- Beschichtungsdicke Printseite
1.016 µm
- Beschichtungsdicke Steckseite
1.016 µm
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Gehäuse-Material
Polyester
- Herst.-Teilenr.
39532134
- Herstellerfarbe
Natur
- Kontaktmaterial
Phosphorbronze
- Kontaktoberfläche Printseite
verzinnt
- Kontaktoberfläche Steckseite
verzinnt
- Nennspannung
200 V
- RoHS-konform
Ja
- Steckrichtung
Waagerecht zur Leiterplatte
- Max. Temperatur
+80 °C
- Min. Temperatur
-20 °C
- Typ
Molex MOL Micro Solutions
- Engineering Part No
5597-13APB7F
- Engineering Series Name
1.25MM ZIF RA FFC
- Engineering Series No
05597
Dokumente & Downloads
Datenblatt
Datenblatt 2448453 Molex FFC/FPC-Anschluss Polzahl Gesamt 13 Rastermaß: 1.25 mm 39532134 1 St. Tray
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2448453 Molex FFC/FPC-Anschluss Polzahl Gesamt 13 Rastermaß: 1.25 mm 39532134 1 St. Tray
Schaltplan
Schaltplan 2448453 Molex FFC/FPC-Anschluss Polzahl Gesamt 13 Rastermaß: 1.25 mm 39532134 1 St. Tray
Beschreibung
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 13 Circuits
