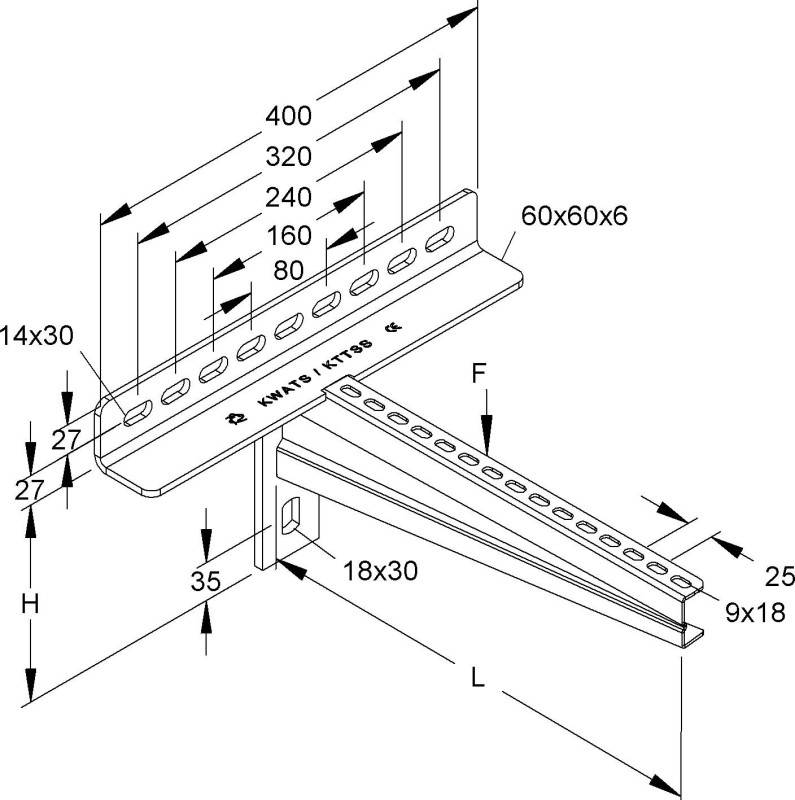

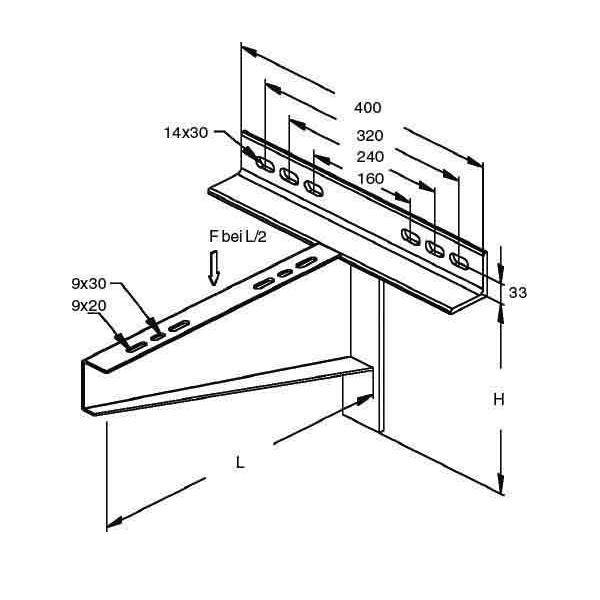

Niedax Trägerausleger KTTSS 800

Niedax Trägerausleger KTTSS 800

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:NiedaxBezeichnung:Trägerausleger Typ:KTTSS 800Länge:830 mmBreite:28 mmHöhe:231 mmGeeignet für Kabeltragsystembreite:50..800 mmAusführung:KlemmauslegerWinkel:90 °Max. sichere Arbeitslast nach IEC 61537:7000 NGeeignet für Funktionserhalt:neinWerkstoff:StahlWerkstoffgüte:sonstigeOberflächenschutz:feuerverzinktEinsatztemperatur:-20..120 °C
Niedax Trägerausleger KTTSS 800: weitere Details
Klemmausleger, sehr schwere Ausführung, zur Wandmontage und zur Klemmbefestigung an blanken Stahlträgern mit einer Flanschbreite von = 100 mm bis = 320 mm, erforderliches Klemmzubehör an T-Trägern, wie 2 x SKM 12X...(10.9), 2 x UGM 12 und 2 x HSKS..., bitte gesondert bestellen. Erforderliches Befestigungszubehör für Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Die Tragfähigkeitsangaben gelten nur in Verbindung mit HSKS..., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen). Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 231 mm Winkelbreite B : 400 mm Auflagelänge L : 830 mm Tragfähigkeit F bei L/2 : 6,55 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm und = 300 mm. Tragfähigkeit F2 bei L/2 : 7 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Flanschstärke des Trägers in mm : [Kundenangabe erforderlich] EAN: 4013339183678

Geliefert wird: Niedax Trägerausleger KTTSS 800, Verpackungseinheit: 1 Stk., EAN: 4013339183678
