Omron G6B-1114P-US 5 VDC Printrelais 5 V/DC 5 A 1 Schließer 1 St. kaufen

Ein schwarzes, rechteckiges Relais mit vier Stiften, Aufschrift 'G6B-1114P' erkennbar, wahrscheinlich industrieller oder elektronischer Gebrauch.

Abbildung ähnlich

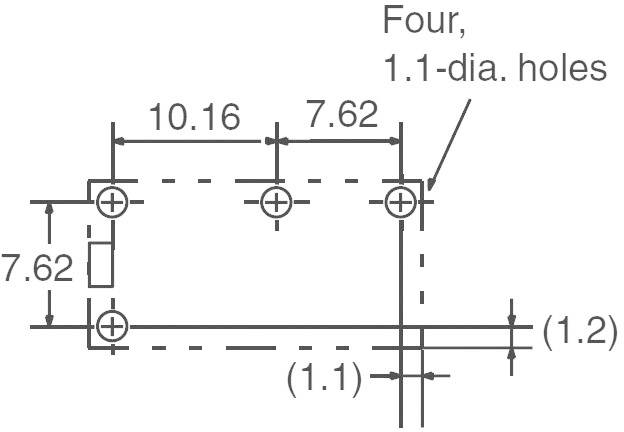

Technische Zeichnung mit vier Löchern, Durchmesser 1,1. Maße: 10,16 cm und 7,62 cm. Linien markieren Position und Abstände der Löcher.

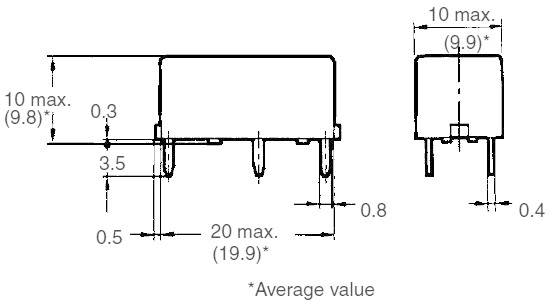

Abbildung eines elektronischen Bauteils mit zwei Ansichten. Maße: Länge 20 mm, Breite 10 mm, Höhe 10 mm; Anschlusspins detailliert.

'Schematischer Schaltplan eines elektrischen Relais mit den Anschlusspunkten 1, 3, 4, und 6.'

1/4

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

5 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

1 Schließer

Schaltspannung (max.)

125 V/DC

380 V/AC

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

116 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 1,66 / Stück)

€ 1,66

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Printrelais

Typ: G6B-1114P-US 5 VDC

Nennspannung Spule: 5 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 125 Ω

Kontaktart: 1 Schließer

Kontaktmaterial: AgNi

Schaltspannung (max.): 125 V/DC
380 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 150 W
1250 VA

Luft-/Kriechstrecke (Spule/Kontakte): 5 mm

Anschluss: Lötpins

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Länge: 20 mm

Breite: 10 mm

Höhe: 10 mm

Abm.: (L x B x H) 20 x 10 x 10 mm

Inhalt: 1 St.

Engineering Part No: G6B1114PUS5DC

Engineering Series No: G6B1114PUS5DC

Dokumente & Downloads

Datenblatt

Datenblatt 503821 Omron G6B-1114P-US 5 VDC Printrelais 5 V/DC 5 A 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 503821 Omron G6B-1114P-US 5 VDC Printrelais 5 V/DC 5 A 1 Schließer 1 St.

Beschreibung

Monostabiles, sehr kompaktes und flaches Leiterplattenrelais mit dem Vorteil eines getrennten Schließers und Öffners! Gepolt, geringe Leistungsaufnahme und geringes magnetisches Streufeld! Anwendungen in Messtechnik, Büroanwendungen, Automation und Industriesteuerungen.
