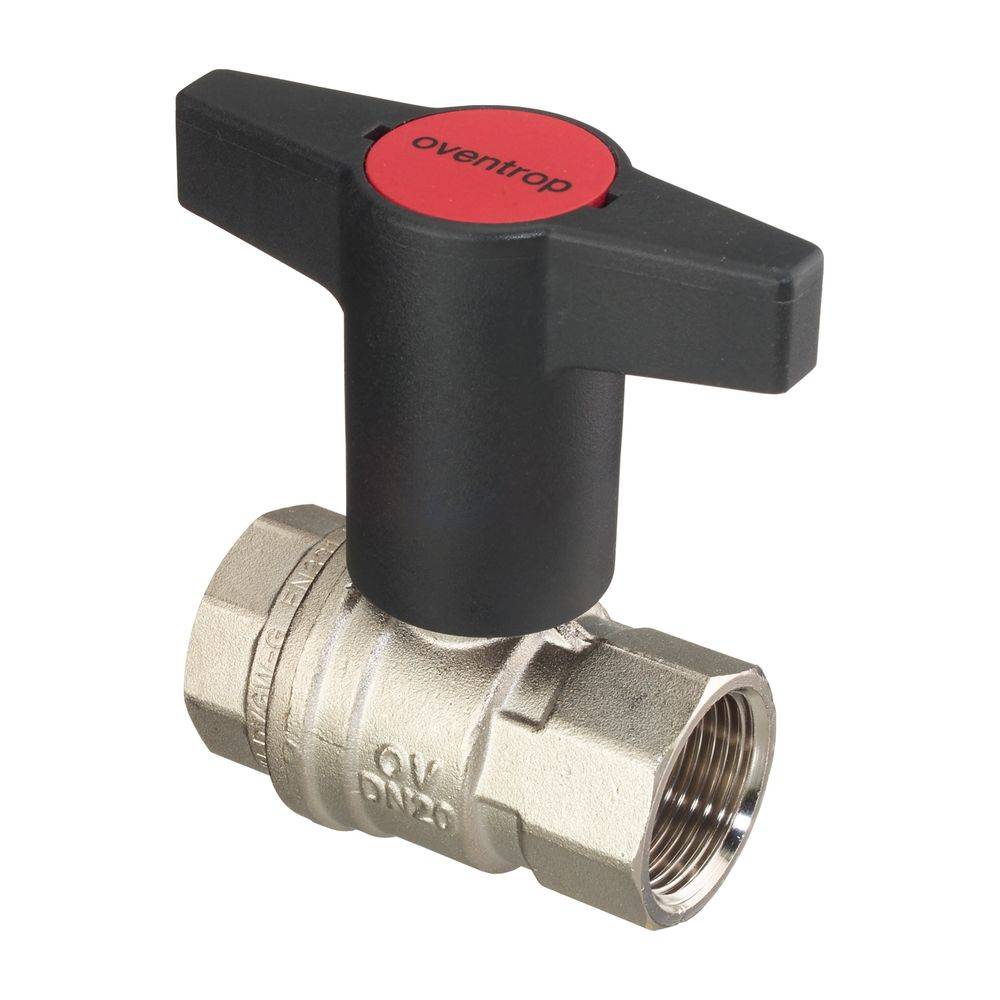

Oventrop Optiba Kugelhahn Knebelgriff DN 20, 3/4" Innengewinde, PN 16, Messing, 1077106
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 13,49
3
1% = € 0,12
€ 13,37
10
1% = € 0,18
€ 13,31
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 13,49 / Stück)
€ 13,49
zzgl. MwSt.
€ 7,99
Highlights & Details
Oventrop ugelhahn PN 16 Knebelgriff, Messing, IG DN 20, 3/4
- Kugelhahn Optibal PN 16 Mit vollem Durchgang, Messing vernickelt. Kugel Messing verchromt,Dichtschalen aus PTFE,O-Ring-Abdichtung,Nenndruck PN 20 für Kaltwasser. Knebelgriff aus Kunststoff, verlängert. beiderseits Innengewinde
Technische Daten
- Hersteller-Warengruppe: Hydraulik
- Hersteller-Produktgruppe: "Optibal"-Kugelhähne
- Hersteller-Artikelnummer: 1077106
- Ausführung: gerade
- Dichtung: Polytetrafluorethylen (PTFE)
- Bedienung: Handgriff
- Druckstufe Artikel: PN 16
- Druckstufe Flansch: PN 16
- Ventilwinkel: 0
- Gehäusekonstruktion: 2-teilig
- Volldurchgang: ja
- Höhe Handgriff: 73
- Länge Handgriff: 80
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
- Feuersicher: nein
- Material Spindel: Messing
- Medizinisch sauber: nein
- Nenndurchmesser Anschluss 1: DN 20
- Fettfrei: ja
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Kugel: Messing
- Material primäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
- Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
- Herst.-Teilenr.
1077106
- Betriebsmedium
Flüssigkeiten
- Material (Details)
Messing, vernickelt, PTFE, FK
- Ausführung
Oventrop Kugelhahn PN 16 Knebelgriff, Messing, IG DN 20, 3/4
- Betriebsdruck (max.)
16 bar
- Betriebs-Medium
Fluids
- Max. Betriebstemperatur
100 °C °C
- Min. Betriebstemperatur
-10 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 803449743 Oventrop Optiba Kugelhahn Knebelgriff DN 20, 3/4" Innengewinde, PN 16, Messing, 1077106
Beschreibung
Der Oventrop Kugelhahn Optibal mit Knebelgriff ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Mit seinem vollen Durchgang und der hochwertigen Verarbeitung aus vernickeltem Messing eignet sich das Modell in der Nennweite DN 20 mit beidseitigem 3/4 Zoll Innengewinde ideal für zuverlässige Absperrfunktionen in der Haustechnik. Die Konstruktion ist auf Langlebigkeit und einfache Handhabung ausgelegt.
Welche technischen Merkmale zeichnen den Optibal Kugelhahn aus?Der Kugelhahn ist als zweiteilige Gehäusekonstruktion ausgeführt und verfügt über eine verchromte Messingkugel, die für eine reibungsarme Betätigung sorgt. Die Abdichtung erfolgt durch langlebige Dichtschalen aus Polytetrafluorethylen, während die Spindel durch eine doppelte Abdichtung aus Fluorkautschuk gesichert ist. Diese Materialkombination unterstützt eine zuverlässige Funktion im Betrieb. Der verlängerte Knebelgriff aus Kunststoff ermöglicht eine komfortable manuelle Bedienung der Armatur.
Für welche Einsatzbedingungen ist das Ventil geeignet?Die Armatur ist für einen Nenndruck von PN 16 ausgelegt. Für Kaltwasseranwendungen ist zudem ein Nenndruck von PN 20 spezifiziert. Dank der geraden Ausführung und der beidseitigen Innengewindeanschlüsse lässt sich der Kugelhahn unkompliziert in bestehende Rohrleitungssysteme integrieren, ohne dass spezielle Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.
Technische Daten
Nenndurchmesser: DN 20
Anschluss: 3/4 Zoll Innengewinde
Druckstufe: PN 16 (PN 20 für Kaltwasser)
Gehäusematerial: Messing, vernickelt
Kugelmaterial: Messing, verchromt
Dichtungsmaterial: Polytetrafluorethylen (PTFE)
Spindeldichtung: Fluorkautschuk (FPM/FKM)
Durchgang: Volldurchgang
Ausführung: Gerade
Bedienung: Knebelgriff
Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Bauweise und die Verwendung hochwertiger Materialien wie vernickeltem Messing und Polytetrafluorethylen-Dichtungen. Mit seinem vollen Durchgang und der Auslegung auf einen Nenndruck von PN 16 bietet er eine sichere Lösung für die Absperrung in hydraulischen Anlagen. Die einfache Montage und die komfortable Bedienung über den verlängerten Knebelgriff machen ihn zu einer effizienten Komponente für professionelle Installationen.
Welche technischen Merkmale zeichnen den Optibal Kugelhahn aus?Der Kugelhahn ist als zweiteilige Gehäusekonstruktion ausgeführt und verfügt über eine verchromte Messingkugel, die für eine reibungsarme Betätigung sorgt. Die Abdichtung erfolgt durch langlebige Dichtschalen aus Polytetrafluorethylen, während die Spindel durch eine doppelte Abdichtung aus Fluorkautschuk gesichert ist. Diese Materialkombination unterstützt eine zuverlässige Funktion im Betrieb. Der verlängerte Knebelgriff aus Kunststoff ermöglicht eine komfortable manuelle Bedienung der Armatur.
Für welche Einsatzbedingungen ist das Ventil geeignet?Die Armatur ist für einen Nenndruck von PN 16 ausgelegt. Für Kaltwasseranwendungen ist zudem ein Nenndruck von PN 20 spezifiziert. Dank der geraden Ausführung und der beidseitigen Innengewindeanschlüsse lässt sich der Kugelhahn unkompliziert in bestehende Rohrleitungssysteme integrieren, ohne dass spezielle Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.
Technische Daten
Nenndurchmesser: DN 20
Anschluss: 3/4 Zoll Innengewinde
Druckstufe: PN 16 (PN 20 für Kaltwasser)
Gehäusematerial: Messing, vernickelt
Kugelmaterial: Messing, verchromt
Dichtungsmaterial: Polytetrafluorethylen (PTFE)
Spindeldichtung: Fluorkautschuk (FPM/FKM)
Durchgang: Volldurchgang
Ausführung: Gerade
Bedienung: Knebelgriff
Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Bauweise und die Verwendung hochwertiger Materialien wie vernickeltem Messing und Polytetrafluorethylen-Dichtungen. Mit seinem vollen Durchgang und der Auslegung auf einen Nenndruck von PN 16 bietet er eine sichere Lösung für die Absperrung in hydraulischen Anlagen. Die einfache Montage und die komfortable Bedienung über den verlängerten Knebelgriff machen ihn zu einer effizienten Komponente für professionelle Installationen.
