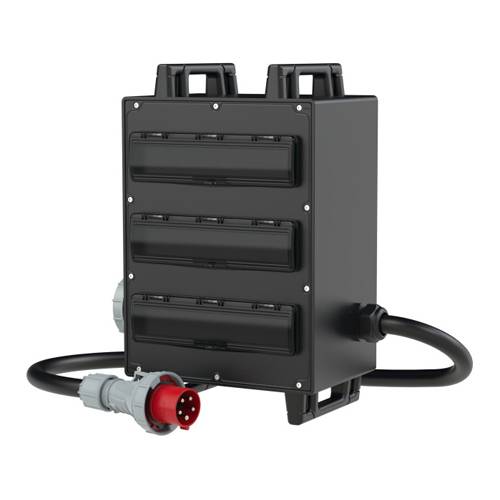

PC ELECTRIC 9545311 - Mobilverteiler mit 2x Tragegriff & 2x Stellfuß (Eingang: 1x CEE-Stecker + 2,00m Kabel | Ausgang:
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 2.352,03
steuerfreie IGL
€ 124,99
Nur noch 1 Stück verfügbar
Technische Daten
- Nenn-Ausgangsspannung
400 V
- Eingänge
125 A
- Anschluss A
CEE-Stecker 125 A 5polig
- Anschluss B
CEE-Kupplung 63 A 5polig
- Anzahl CEE Kupplungen
11
- Anzahl Schutzkontakt-Steckdosen
4
- Kabellänge
2.00 m
- Normen
VDE
- Abm.
(B x H x T) 400 x 527 x 270 mm
- Breite
400 mm
- Höhe
527 mm
- Tiefe
270 mm
- Gewicht
40.000 kg
- Eingänge (CEE Verteiler)
CEE-Stecker 125 A 5polig
- Ausgänge (CEE Verteiler)
CEE-Kupplung 63 A 5polig
- Polzahl
5
- Ausführung
Zirl
- Schutzeinrichtung
LS-Schalter. FI mit IFN 0.03 A (Standard)
Dokumente & Downloads
Datenblatt
Datenblatt 932851999 PC ELECTRIC 9545311 - Mobilverteiler mit 2x Tragegriff & 2x Stellfuß (Eingang: 1x CEE-Stecker + 2,00m Kabel | Ausgang:
Beschreibung

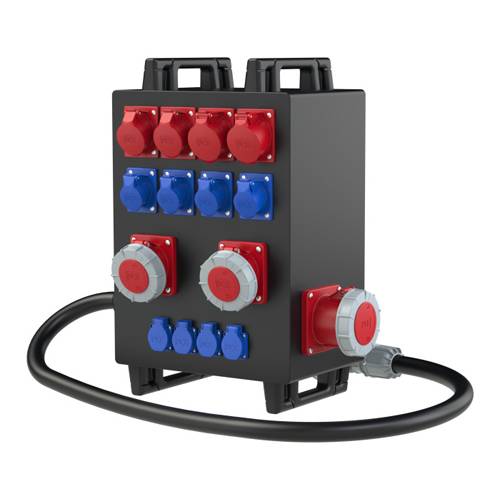

PC ELECTRIC 9545311 - Mobilverteiler mit 2x Tragegriff & 2x Stellfuß (Eingang: 1x CEE-Stecker 400V/125A/5-pol. + 2,00m Kabel | Ausgang: 15x | FI & LS) - in schwarz
Serie Zirl
Eingang: 1x CEE-Steckdose (400V / 125A / 5-pol.) mit Anschlusskabel 2,00 m
Ausgang: 4x CEE-Steckdose (230V / 16A / 3-pol. | abgesichert ü. 2x LS 16A 1p C) + 4x SK-Steckdose (250V / 16A / IP54 | abgesichert ü. 2 xLS 16A 1p C)
+ 2x CEE-Steckdose (400V / 16A / 5-pol. | abgesichert ü. 2xLS 16A 3p C) + 2x CEE-Steckdose (400V / 32A / 5-pol. | abgesichert ü. 2xLS 32A 3p C)
+ 2x CEE-Steckdose (400V / 63A / 5-pol. / IP67 | abgesichert ü. 2x LS 63A 3p C (LS vor FI)) + 1x CEE-Steckdose (400V / 125A / 5-pol. | abgesichert d. Vorsicherung Zuleitung)
2x FI 63A/4/0.03A (TYP A 63AT) über 2x CEE 63/5
1x FI 63A/4/0.03A (TYP A 63AT) über 2x CEE 32/5
vorgesichert über 1x LS 63A 3p C
1x FI 63A/4/0.03A (TYP A 63AT) über alle 16A Ausgänge
vorgesichert über 1x LS 63A 3p C
Absicherung: LS-Schalter
Anzahl der Leitungsschutzschalter: 10
FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
Leitungsschutzschalter & FI Fabrikat Eaton ÖVE / VDE
Fehlerstrom-Typ: A
Schutzart: IP54
Einspeisung/ Anschlussmöglichkeit: Zuleitung mit Stecker
Handhabung: tragbar
Verteiler betriebsfertig angeschlossen
Mit 2x Tragegriff oben & 2x Stellfuß unten (stapelbar)
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Kabel: H07RN-F 5G35mm²
Werkstoff: Gummi
Kabel Länge: 2,00 m
Maße (HxBxT): 527 x 400 x 270 mm
Gewicht: ca. 40,0 kg
Farbe: schwarz
Serie Zirl
Eingang: 1x CEE-Steckdose (400V / 125A / 5-pol.) mit Anschlusskabel 2,00 m
Ausgang: 4x CEE-Steckdose (230V / 16A / 3-pol. | abgesichert ü. 2x LS 16A 1p C) + 4x SK-Steckdose (250V / 16A / IP54 | abgesichert ü. 2 xLS 16A 1p C)
+ 2x CEE-Steckdose (400V / 16A / 5-pol. | abgesichert ü. 2xLS 16A 3p C) + 2x CEE-Steckdose (400V / 32A / 5-pol. | abgesichert ü. 2xLS 32A 3p C)
+ 2x CEE-Steckdose (400V / 63A / 5-pol. / IP67 | abgesichert ü. 2x LS 63A 3p C (LS vor FI)) + 1x CEE-Steckdose (400V / 125A / 5-pol. | abgesichert d. Vorsicherung Zuleitung)
2x FI 63A/4/0.03A (TYP A 63AT) über 2x CEE 63/5
1x FI 63A/4/0.03A (TYP A 63AT) über 2x CEE 32/5
vorgesichert über 1x LS 63A 3p C
1x FI 63A/4/0.03A (TYP A 63AT) über alle 16A Ausgänge
vorgesichert über 1x LS 63A 3p C
Absicherung: LS-Schalter
Anzahl der Leitungsschutzschalter: 10
FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
Leitungsschutzschalter & FI Fabrikat Eaton ÖVE / VDE
Fehlerstrom-Typ: A
Schutzart: IP54
Einspeisung/ Anschlussmöglichkeit: Zuleitung mit Stecker
Handhabung: tragbar
Verteiler betriebsfertig angeschlossen
Mit 2x Tragegriff oben & 2x Stellfuß unten (stapelbar)
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Kabel: H07RN-F 5G35mm²
Werkstoff: Gummi
Kabel Länge: 2,00 m
Maße (HxBxT): 527 x 400 x 270 mm
Gewicht: ca. 40,0 kg
Farbe: schwarz
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
