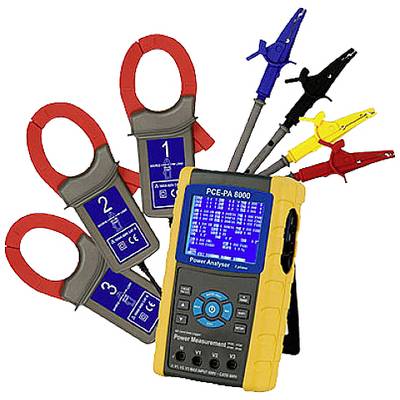

PCE Instruments 3-Phasen Leistungsmesser PCE-PA 8000 Echtzeitspeicher |True RMS Strom & Spannung |IEC 1010 |CAT III 600V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
23 Stück
Verkauf und Versand:
Anzahl
Gesamt (€ 1.349,17 / Stück)
€
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 8000
- 3 Phasenleistungsanalyse in 3Phasen,4Leiter-, 3Phasen,3Leiter-, 1Phase,2Leiter-, 1Phase , 3Leiternetzen
- True RMS Messung von Strom und Spannung
- Messung von Wirk-, Scheinund Blindleistung
- Bestimmung von Phasenwinkel und Leistungsfaktor
- Messung der Wirk-, Scheinund Blindenergie
- Spannungsmessung bis 600 V (AC)
- Strommessung bis 1200 A (AC)
- Erfüllt die Sicherheitsstandards IEC 1010 und CAT III 600V
- Eingebauter Kalender mit Echtzeituhr
- Aufzeichnung der Messwerte auf SD-Karte
- Daten werden zur komfortableren Auswertung und weiteren Verwendung als Exceldatei gespeichert
- Livemessungen am PC über optionales Datenkabel möglich
- Großes 3,7" Punktmatrix Display
Technische Daten
- Wechselspannung AC
- Messbereich 10 ... 600 V
- Auflösung 0,1 V
- Genauigkeit ± (0,5 % + 0,5 V)
- Überlast 720 V RMS
- Wechselstrom AC
- Messbereich 0 ... 20 A
- Auflösung 0,001 A
- Genauigkeit ± (0,5% +1 A)
- Überlast 1300 A mit Stromzange
- Wechselstrom AC
- Messbereich 20 ... 200 A
- Auflösung 0,01 A
- Genauigkeit ± (0,5% +5 A)
- Wechselstrom AC
- Messbereich 200 ... 1200 A
- Auflösung 0,1 A
- Genauigkeit ± (0,5% +5 A)
- Wirkleistung
- Messbereich 0 ... 9,999 kW
- Auflösung 0,001 kW
- Genauigkeit ± (1 % + 0,008 kW)
- Wirkleistung
- Messbereich. 10 kW
- Messbereich von. 99,99 kW
- Auflösung 0,01 kW
- Genauigkeit ± (1 % + 0,008 kW)
- Wirkleistung
- Messbereich 100 ... 999,9 kW
- Auflösung 0,1 kW
- Genauigkeit ± (1 % + 0,008 kW)
- Wirkleistung
- Messbereich 1 ... 9,999 MW
- Auflösung 0,001 MW
- Genauigkeit ± (1 % + 0,008 MW)
- Blindleistung
- Messbereich 0 ... 9,99 kVAR
- Auflösung 0,001 kVAR
- Genauigkeit ± (1% + 0,008 kVAR)
- Blindleistung
- Messbereich 10 ... 99,9 kVAR
- Auflösung 0,1 kVAR
- Genauigkeit ± (1% + 0,08 kVAR),
- Blindleistung
- Messbereich 100 ... 999,9 kVAR
- Auflösung 0,1 kVAR
- Genauigkeit ± (1% + 0,8 kVAR)
- Blindleistung
- Messbereich 1 ... 9,9 MVAR
- Auflösung 0,001 MVAR
- Genauigkeit ± (1% + 0,008 MVAR)
- Phasenwinkel
- Messbereich -180 ... +180 °
- Auflösung 0,1 °
- Genauigkeit ± 1 °
- Scheinleistung
- Messbereich 0 ... 9,9 kVA
- Auflösung 0,001 kVA
- Genauigkeit ± (1% + 0,008 kVA),
- Scheinleistung
- Messbereich 10 ... 99,9 kVA
- Auflösung 0,1 kVA
- Genauigkeit ± (1% + 0,08 kVA)
- Scheinleistung
- Messbereich 100 ... 999,9 kVA
- Auflösung 0,1 kVA
- Genauigkeit ± (1% + 0,8 kVA)
- Scheinleistung
- Messbereich 1 ... 9,99 MVA
- Auflösung 0,001 MVA
- Genauigkeit ± (1% + 0,008 MVA),
- Leistungsfaktor
- Messbereich 0 ... 1
- Auflösung 0,01
- Genauigkeit ± 0,04
- Wirkenergie
- Messbereich 0 ... 9,9 kWh
- Auflösung 0,001 kWh
- Genauigkeit ± (2% + 0,008 kWh),
- Wirkenergie
- Messbereich 10 ... 99,9 kWh
- Auflösung 0,01 kWh
- Genauigkeit ± (2% + 0,08 kWh)
- Wirkenergie
- Messbereich 100 ... 999,9 kWh
- Auflösung 0,1 kWh
- Genauigkeit ± (2% + 0,8 kWh),
- Wirkenergie
- Messbereich 1 ... 9,99 MWh
- Auflösung 0,001 MWh
- Genauigkeit ± (2% + 0,008 MWh),
- Scheinenergie
- Messbereich 0 ... 9,9 kVAh
- Auflösung 0,001 kVAh
- Genauigkeit ± (2% + 0,008 kVAh)
- Scheinenergie
- Messbereich 10 ... 99,9 kVAh
- Auflösung 0,01 kVAh
- Genauigkeit ± (2% + 0,08 kVAh)
- Scheinenergie
- Messbereich 100 ... 999,9 kVAh
- Auflösung 0,1 kVAh
- Genauigkeit ± (2% + 0,8 kVAh)
- Scheinenergie
- Messbereich 1 ... 9,9 MVAh
- Auflösung 0,001 MVAh
- Genauigkeit ± (2% + 0,008 MVAh)
- Blindenergie
- Messbereich 0 ... 9,9 kVARh
- Auflösung 0,001 kVARh
- Genauigkeit 0,008 kVARh
- Blindenergie
- Messbereich 10 ... 99,9 kVARh
- Auflösung 0,01 kVARh
- Genauigkeit ± (2 % + 0,08 kVARh)
- Blindenergie
- Messbereich 100 ... 99,9 kVARh
- Auflösung 0,1 kVARh
- Genauigkeit ± (2 % + 0,8 KVARh),
- Blindenergie
- Messbereich 1 ... 9,99 MVARh
- Auflösung 0,001 MVARh
- Genauigkeit ± (2% + 0,008 MVARh),
- Frequenz
- Messbereich 45 ... 65 Hz
- Auflösung 0,1 Hz
- Genauigkeit 0,1 Hz
- Allgemeine technische Daten
- Messfunktionen HOLD
- Display Typ LCD mit Beleuchtung
- Displaygröße 3,7 Zoll
- Speichermedium SD-Karte
- Speicherkapazität 2 GB
- Speicherintervall von 2 s
- Speicherintervall bis 120 min.
- Schnittstelle USB, RS232
- Norm(en) IEC 1010
- Stromaufnahme Messgerät 300 mA DC
- Stromaufnahme Stromzange 34 mA DC
- Maximaler Leitungsdurchmesser 50 mm
- Sicherheitsstandard CAT III 600 V
- Überlastschutz Spannung AC 720 V , Strom AC 1300 A
- Menüsprache Englisch (US)
- Schutzklasse (Gerät) IP21
- Spannungsversorgung 9V
- Steckertyp Gerät-Eurostecker
- Gewicht 811,5 g
- Weitere Gewichte Stromzange: 467 g (inkl. Kabel)
- Weitere Abmessungen Stromzange: 210 x 85 x 33 mm
- Betriebsbedingungen 0 ... 50 °C , 0 ... 80 % r. F.
- Lagerbedingungen 0 ... 50 °C , 0 ... 80 % r. F.
- Akku,Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
- Kapazität 3000 mAh
- Abmessungen ( L x B x H ) 225 x 125 x 64 mm
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 600 V
- Anzeige (Details)
LCD
- Phasen-Erkennung
Ja (integriert)
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
9 V
- Abm.
(L x B x H) 225 x 125 x 64 mm
- Gewicht
948 g
- Besonderheiten
mit Loggerfunktion
inkl. Stromzangen
- Breite
125 mm
- Höhe
64 mm
- Länge
225 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2452550 PCE Instruments 3-Phasen Leistungsmesser PCE-PA 8000 Echtzeitspeicher |True RMS Strom & Spannung |IEC 1010 |CAT III 600V
Beschreibung
Mit dem 3-Phasen-Leistungsmesser ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem 3-Phasen-Leistungsmesser können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar.
Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen, sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des 3-Phasen-Leistungsmessers können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.
Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen, sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des 3-Phasen-Leistungsmessers können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.
Lieferumfang
- 1 x 3-Phasen-Leistungsmesser PCE-PA 8000
- 3 x Stromzange
- 4 x Prüfleitungen
- 4 x Krokodilklemmen
- 1 x SD-Speicherkarte 2 GB
- 1 x Netzteil 9V DC
- 8 x 1,5 V AA Batterien
