PCE Instruments Digitalendoskop PCE-VE 1500-38209 +4-Wege Kamerakopf|Ø3,8 mm|2m Kabel |7"Touchscreen |Plug & Play System

Hochwertiges Video Endoskop mit gleichzeitiger Bildanzeige für Front- und Seitenkamera

Dieses Video Endoskop ist als einziges Gerät der Serie PCE-VE 1500 mit zwei Kameras ausgestattet. Eine davon ist frontal ausgerichtet, die andere seitlich. Beide sind am Kamerakopf sehr dicht nebeneinander positioniert. Neben jeder der Kameras ist eine LED angeordnet, mit der das Blickfeld bei Bedarf beleuchtet werden kann. Einstellungen am Video Endoskop für die Bilddarstellung auf dem Display und für die Beleuchtung des Kamerablickfeldes werden jeweils für beide Kameras und beide Lichtquellen gleichzeitig wirksam.

Der Nutzer kann jederzeit wählen, ob das Video Endoskop das aktuelle Bild der Frontkamera, das der Seitenkamera oder beide nebeneinander auf dem großen Display des Touchscreens anzeigt. Die gleichzeitige Anzeige beider Kameras erleichtert die Orientierung während der visuellen Inspektion deutlich. Zudem ist es gerade bei sehr beengten Platzverhältnissen vorteilhaft, sowohl die Front- als auch die Seitenkamera nutzen zu können.

Bilder und Videos können aber nicht parallel mit beiden Kameras aufgenommen. Bei Aufnahmen in dem Betrachtungsmodus, in dem beide Kameras zu sehen sind, werden vom Video Endoskop nur die Bilder der aktivierten Kamera gespeichert. Wenn der Anwender Bildbeschriftungen aktiviert hat, dann erscheinen diese nur auf dem Bild der aktivierten Kamera. Standardmäßig bietet das Video Endoskop unter dem Menüpunkt Wasserzeichen zum Beispiel Einblendungen wie Datum und Uhrzeit oder die Kamerabezeichnung als CAM1 bzw. CAM2 an. Die ausgewählten Beschriftungen erscheinen bei der aktivierten Kamera in kleiner roter Schrift am Bildrand. Soll die andere Kamera aktiviert werden, funktioniert das bei diesem Video Endoskop sehr einfach über den Touchscreen. Es genügt ein doppeltes Tippen auf deren Bild in der Ansicht, in der die Bilder beider Kameras nebeneinander gezeigt werden.

Das nur 3,8 mm dicke flexible Endoskopkabel ist von der Vorderkante des Kamerakopfes bis zur Gummierung im Anschlussbereich ca. 1,87 Meter lang. Dadurch können mit diesem Video Endoskop auch innenliegende Oberflächen und Teile die nur über sehr enge Öffnungen zugänglich sind, eingehend untersucht werden. Der per Joystick in alle Richtungen biegsame Kamerakopf hat eine Länge von 42 Millimetern und bei 90 Grad Biegewinkel einen Biegeradius von 35 mm.

Besonderheiten der PCE-VE 1500 Serie
Jedes Video Endoskop dieser Serie verfügt über das gleiche Grundgerät mit umfangreichen Funktionen und sinnvollem Zubehör. Die einzelnen Modelle unterscheiden sich lediglich durch die unterschiedlichen Kameras und die Längen und Durchmesser der Kamerakabel. Durch Funktionstasten, Touchscreen und Joystick am Grundgerät ist die Bedienung dieser Video Endoskope sehr komfortabel.

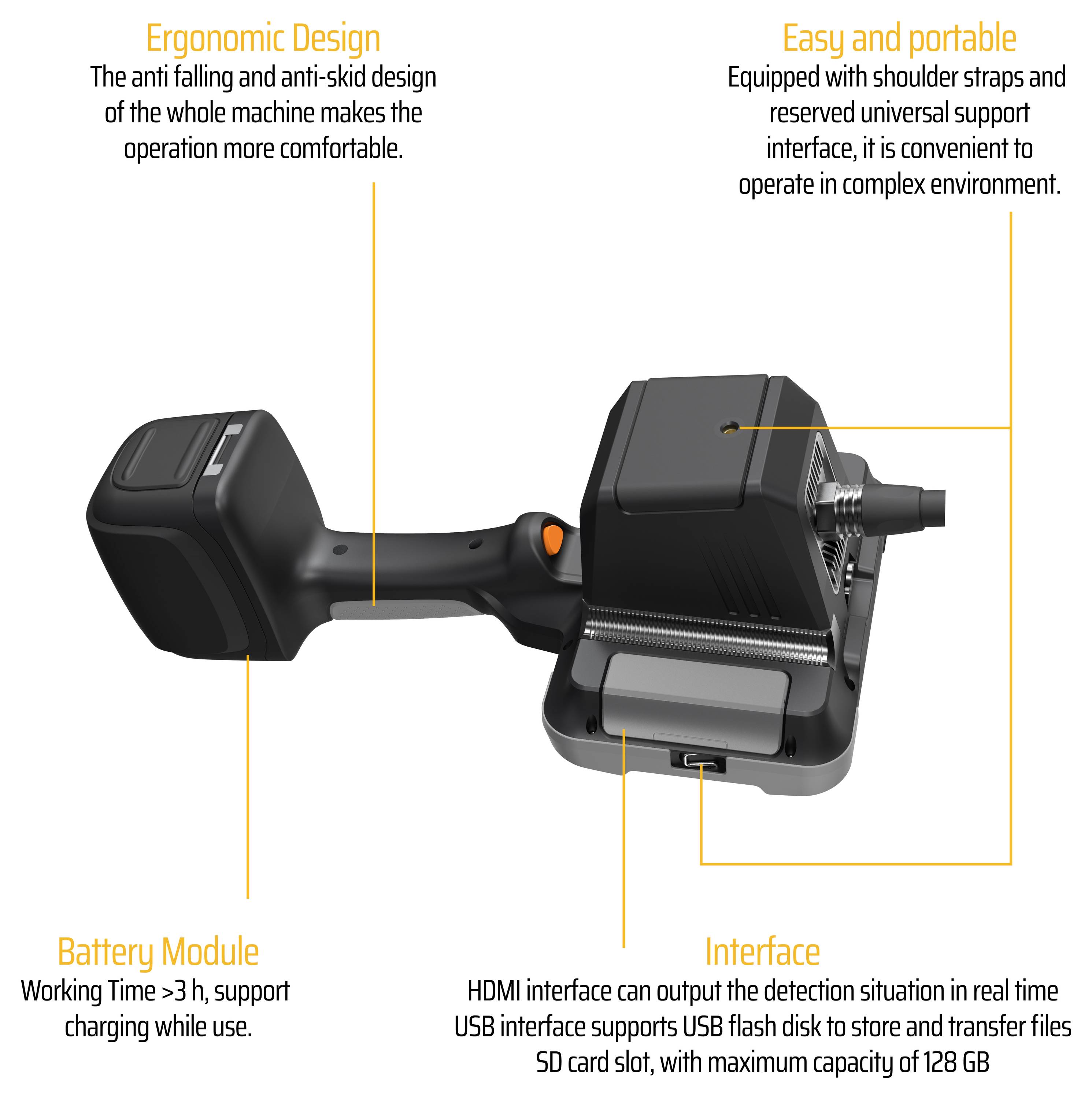

Das Video Endoskop wiegt mit Akku und Kameraeinheit nur wenig mehr als zwei Kilogramm. Das Gerät kann mit einer Hand problemlos getragen werden. Für längere Einsätzen können je nach Umgebung auch der Schultergurt, eine Magnethalterung oder ein Stativ an den dafür vorgesehenen Befestigungspunkten fixiert werden. Während das Video Endoskop mit einer Hand gehalten wird, können mit derselben Hand auch der Joystick und die Funktionstasten am Griff bedient werden. Zu diesen Funktionstasten gehören der Bildauslöser und die Taste zur Regelung der Lichtstärke für das Kamerasichtfeld. Mit der anderen Hand kann das Kamerakabel geführt werden.

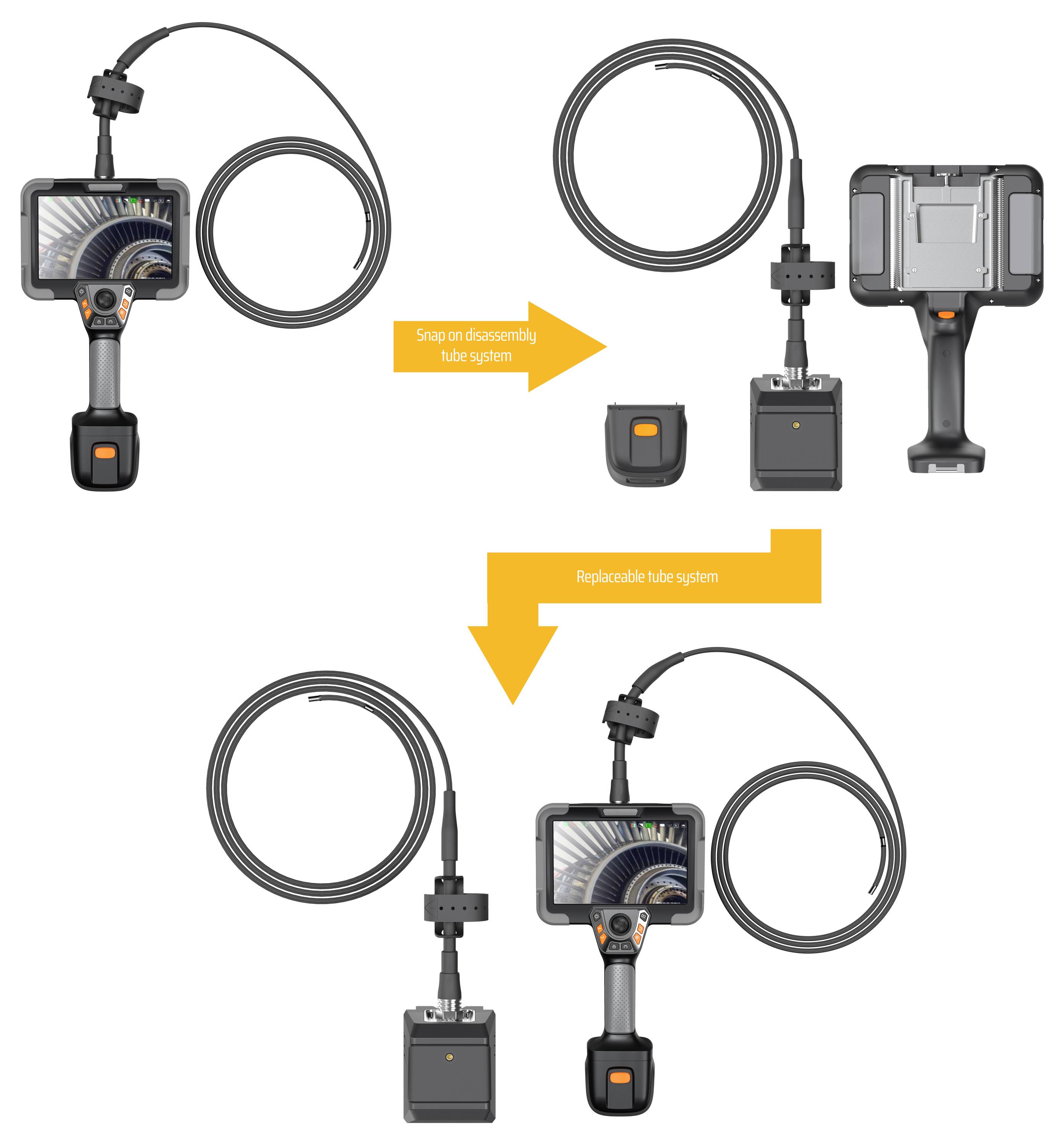

Wechselbare Endoskopkabel mit Motor
Eine der serienmäßigen Besonderheiten dieser Video Endoskope ist die motorgestützte Bewegung des Kamerakopfes. Deshalb sind Kamera, Kamerakabel und Motor als zusammengehörende Einheit konstruiert. Diese komplette Kameraeinheit kann bei Bedarf problemlos ausgewechselt werden. Der Anschluss an das Grundgerät vom Video Endoskop kann sehr einfach fixiert und wieder gelöst werden. Um die Widerstandsfähigkeit zu erhöhen, wurde das Kabel mit Wolframgeflecht umhüllt und die Spitze des Kamerakopfes aus einer Titanlegierung gefertigt.

Steuerung des Kamerakopfes per Joystick

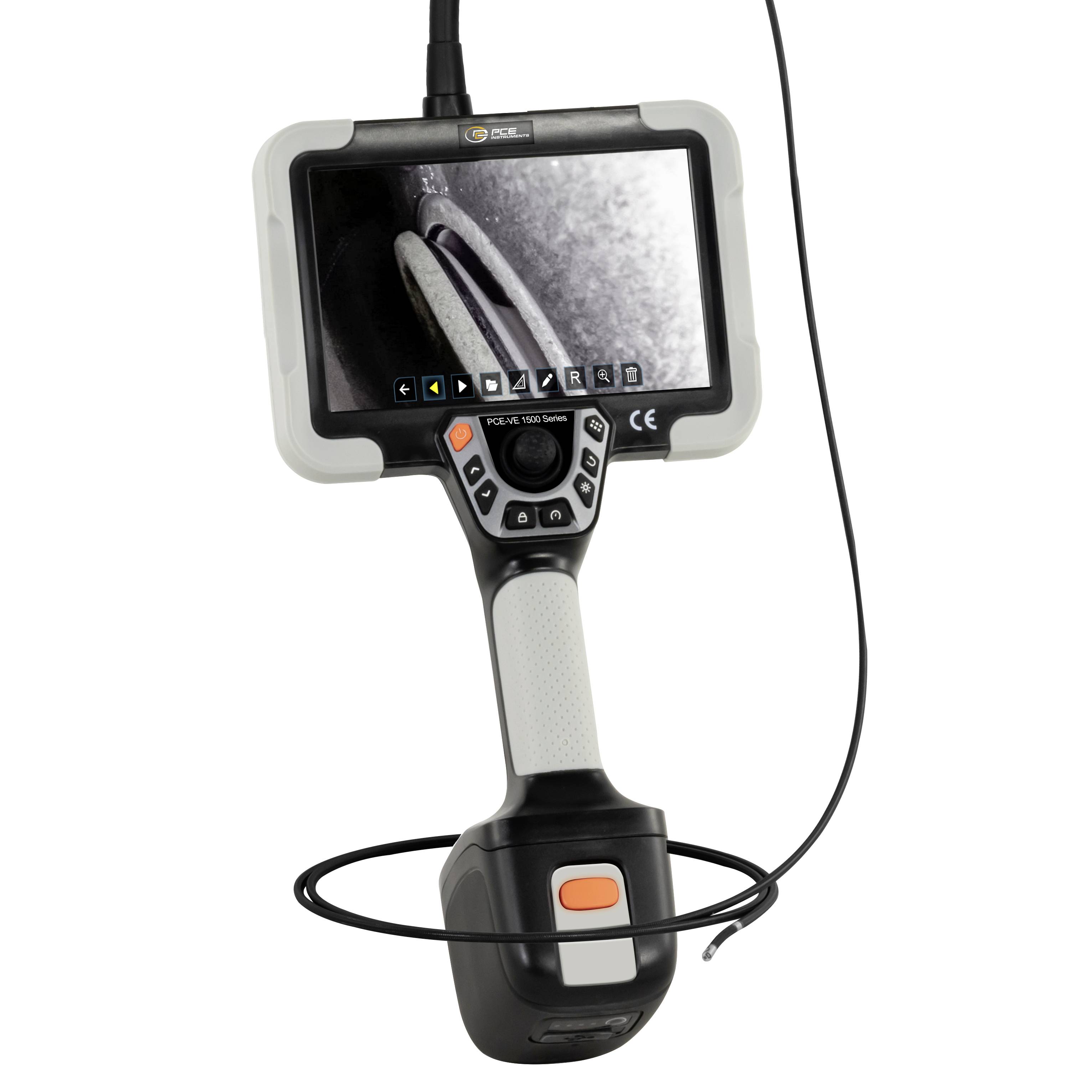

Um mit dem Blickwinkel der Kamera genau die Stellen zu erfassen, die untersucht werden sollen, kann der Kamerakopf der Video Endoskope mit dem Joystick bewegt werden. Der bewegliche Kamerakopf kann in allen Richtungen gebogen werden, stellenweise um mehr als 180 Grad. Der Joystick ist so ausgeführt und zwischen Handgriff und Display platziert, dass er mühelos auch mit nur einem Finger bedient werden kann.Touchscreen Funktionen
Das Video Endoskop zeigt auf dem sieben Zoll großen Display die aktuellen und gespeicherten Bilder nicht nur einzeln. Es erlaubt mit der Bild in Bildfunktion auch den Vergleich des aktuellen Bildes mit einem gespeicherten. Als Touchscreen bietet der Monitor darüber hinaus einen sehr einfachen und schnellen Zugang zu den Menüfunktionen. Die vielfältigen Funktionen, die das Video Endoskop zur Markierung von Details und zur Platzierung von Anmerkungen auf den Bildern bietet, wären ohne den Touchscreen kaum nutzbar.

Die aktuellen und die gespeicherten Bilder können auf dem Display mehrfach digital vergrößert werden. Dazu genügt es, das Bild doppelt anzutippen oder mit zwei Fingern auseinander zu ziehen. Der vergrößerte Ausschnitt kann bei Bedarf mit dem Finger auf dem Touchscreen verschoben werden. Dadurch kann das komplette Bild direkt auf dem Video Endoskop kontrolliert werden. Auf gespeicherten Bildern können wichtige Details sofort auf dem Touchscreen farbig eingekreist, mit Pfeilen gekennzeichnet oder beschriftet werden. Diese markierten Bilder können dann unter dem alten Namen oder als zusätzliche Bilder gespeichert werden.

Mit den Icons für die Zusatzfunktionen ist es möglich, das Video Endoskop per Touchscreen größtenteils intuitiv zu bedienen. Mit Hilfe der Bild in Bild Funktion kann beispielsweise das aktuelle Live-Bild mit einem gerade „eingefrorenen“ oder einem bereits früher gespeicherten Bild verglichen werden. Das Live Bild erscheint standardmäßig rechts oben als Ausschnitt. Durch doppeltes Antippen wird es zum großen Bild und das ältere Bild wechselt nach rechts oben.

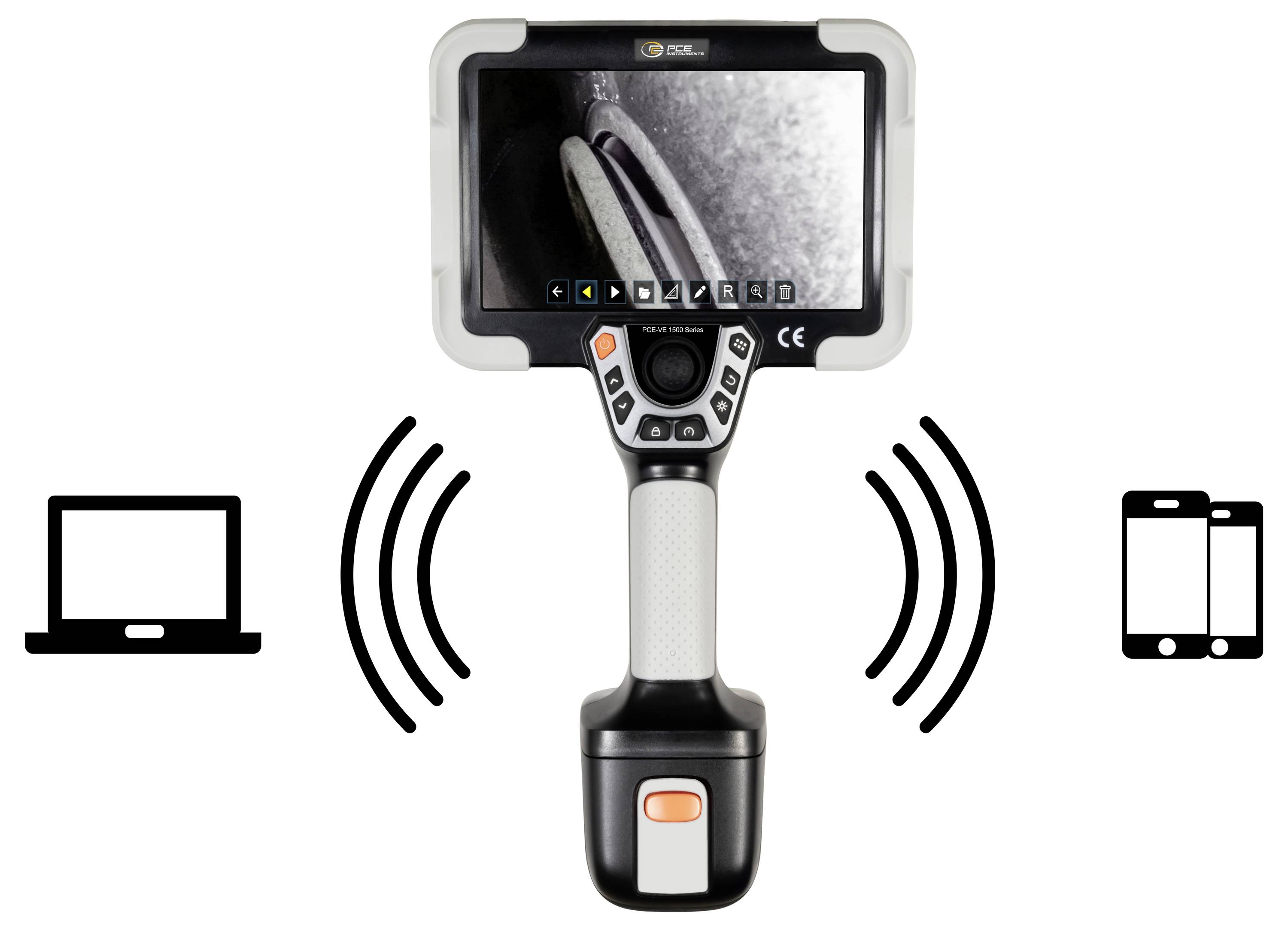

Schnittstellen
Das Video Endoskop besitzt folgende Anschlüsse zur Datenübertragung: USB-A, USB-C, HDMI, Audio, WiFi und ein Speicherkartenslot für SD-Karten bis 128 GB. Alle Schnittstellen sind im Grundgerät links vom Touchscreen unter einer Abdeckung angeordnet.
