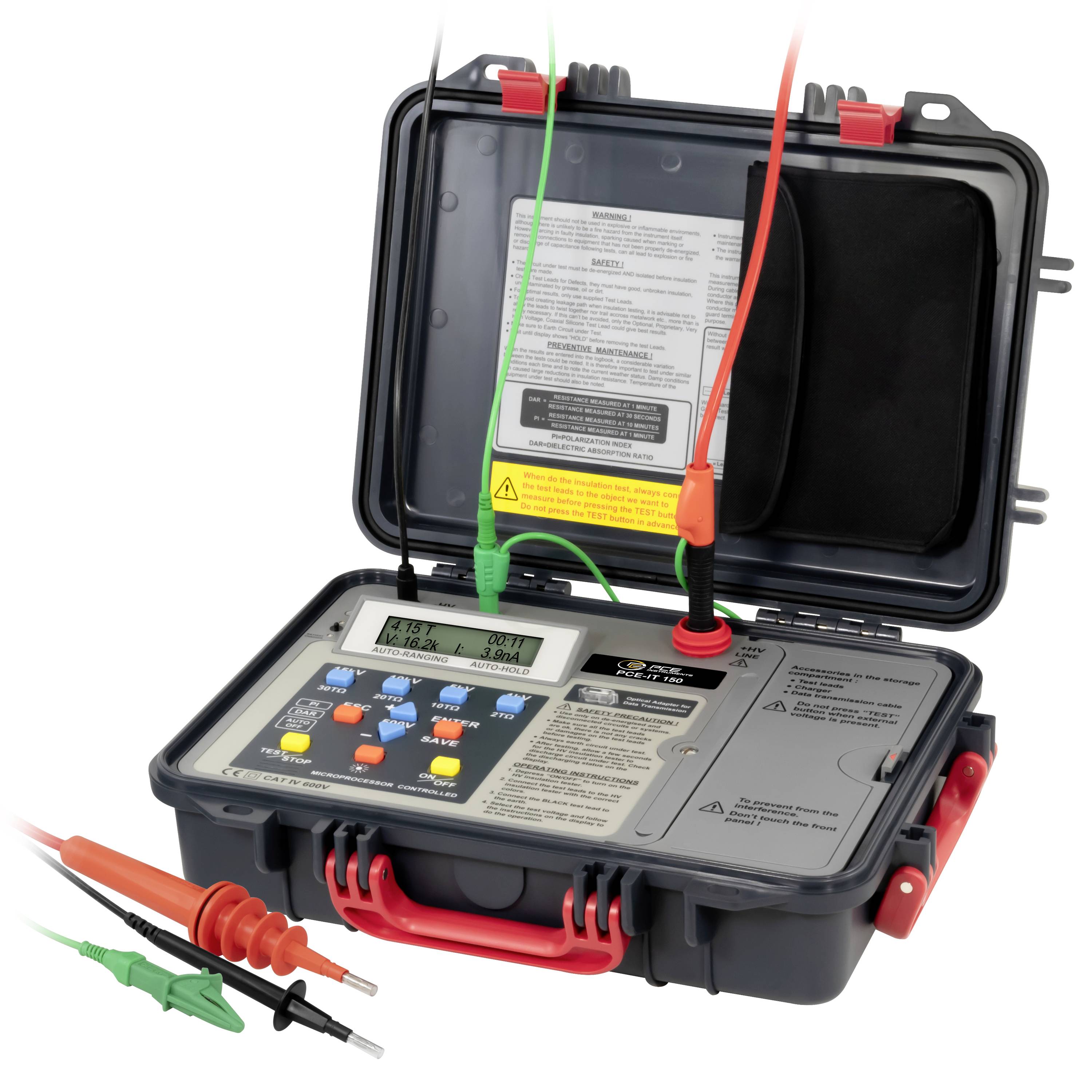

Tragbares elektrisches Testgerät in einem robusten Gehäuse mit angeschlossenen roten und grünen Messspitzen und zwei loosen Messleitungen davor.

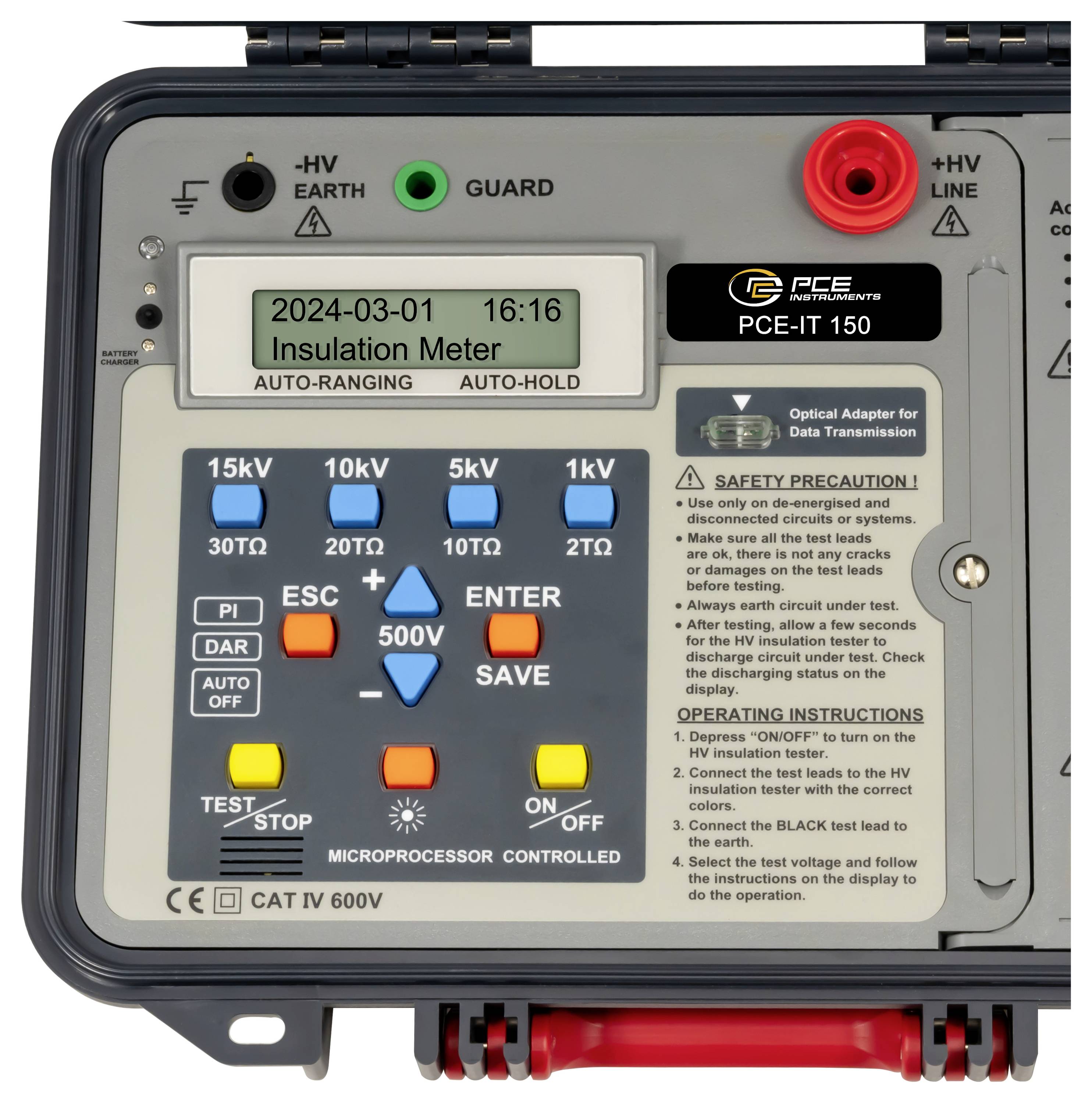

Frontplatte eines PCE IT 150 Isolationsprüfers mit Display, Spannungsbereichstasten und Teststeuerungen zur Messung der elektrischen Isolation.

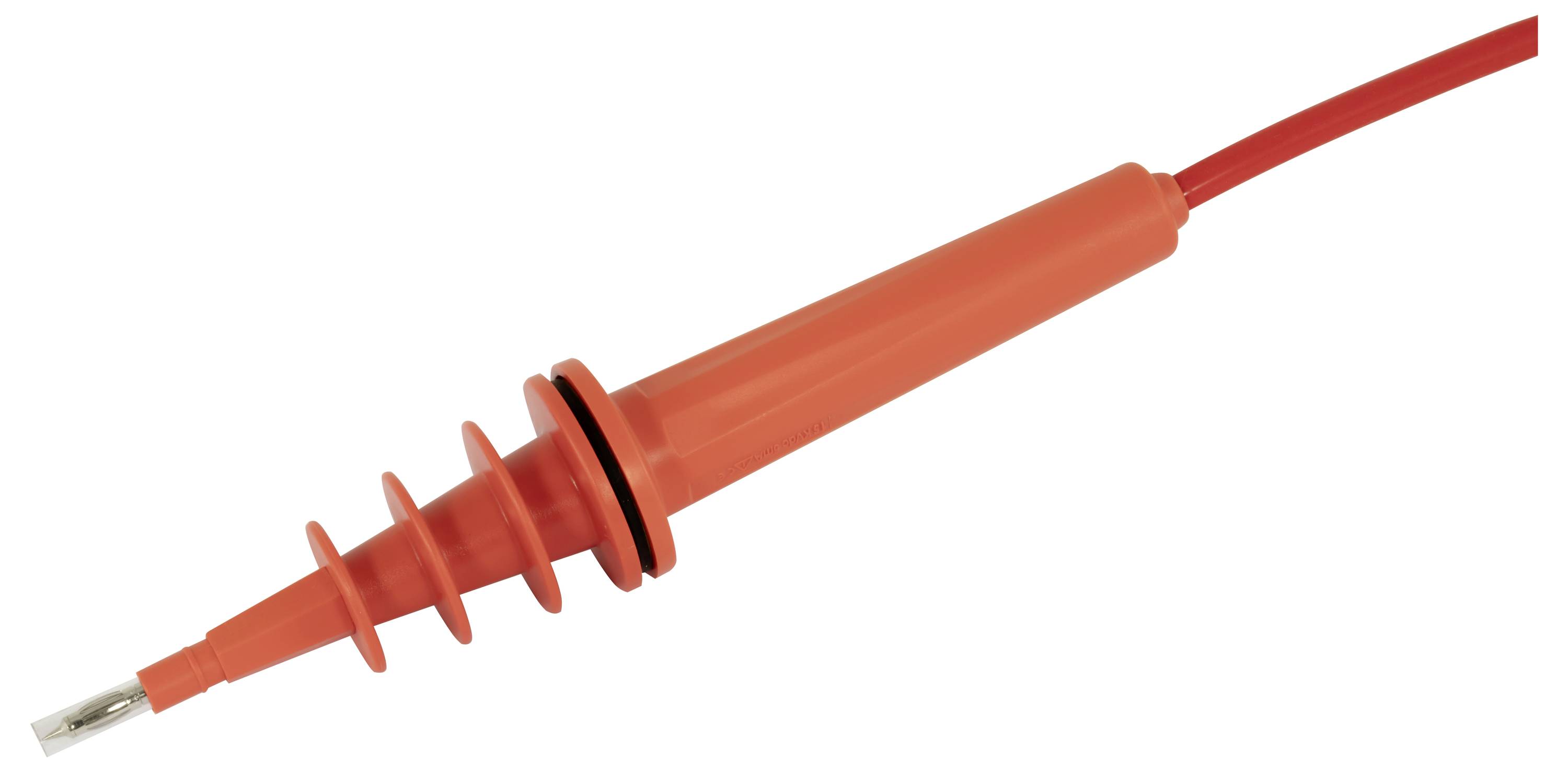

Orange isolierter elektrischer Testleiter mit spitzer Metallspitze auf weißem Hintergrund.

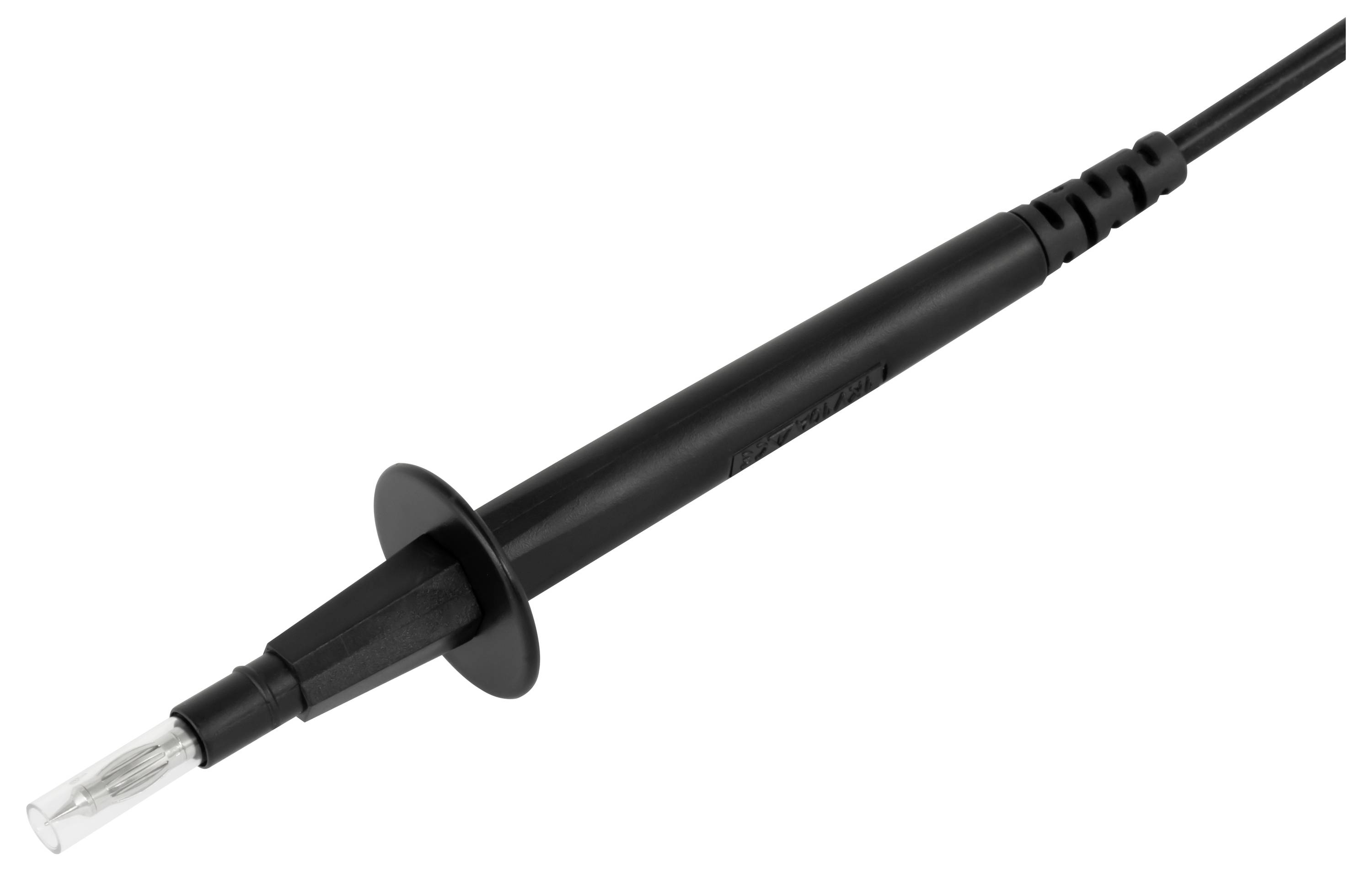

Schwarzer Lötkolben mit spitzer Metallspitze und angeschlossenem Stromkabel auf weißem Hintergrund

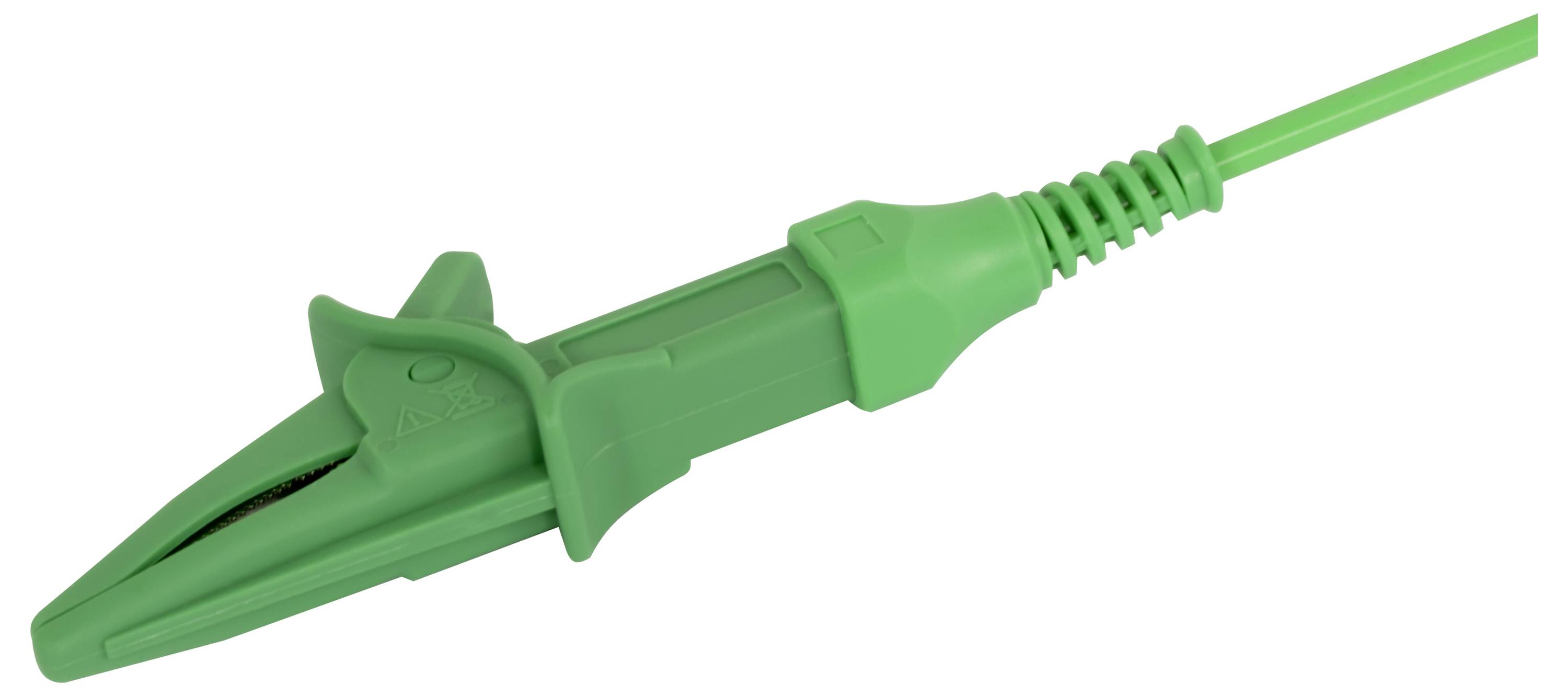

Grüner Kunststoff-Drehverschluss-Steckerverbinder auf weißem Hintergrund dargestellt.

PCE Instruments Isolationsmessgerät PCE-IT 150 Isolationswiderstand 0 ... 30 TΩ |Prüfspannung 500 V ... 15 kV |Speicher-5

PCE Instruments Isolationsmessgerät PCE-IT 150 Isolationswiderstand 0 ... 30 TΩ |Prüfspannung 500 V ... 15 kV |Speicher-6

1/7

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

3 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 1.512,50 / Stück)

€ 1.512,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 75,00

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-IT 150

15 kV Isolationsprüfgerät
Isolationswiderstand bis 30 TΩ
Polarisationsindex PI
Dielektrisches Absorptionsverhältnis DAR
4 Tasten für Prüfspannung
Speicher für 200 Messwerte
inkl. Software
Li-Ion Akku
Datum- Zeit Anzeige
Test Timer
Prüfspannung einstellbar
Alarm bei extern anliegender Spannung
Automatische Abschaltung

Technische Daten

Gleichspannung DC
Messbereich 30 V ... 600 V
Auflösung 1 V
Genauigkeit ±(2.0% v.Mw. +3 Digits)
Wechselspannung AC
Messbereich 30 V ... 600 V
Auflösung 1 V
Genauigkeit ±(2.0% v.Mw. +3 Digits)
Isolationswiderstand
Messbereich 0 GΩ ... 1 GΩ
Auflösung 0,001 GΩ
Genauigkeit ±(5% v.Mw.+5 Digits),
Isolationswiderstand
Messbereich 1 GΩ ... 10 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±(5% v.Mw.+5 Digits)
Isolationswiderstand
Messbereich 10 GΩ ... 100 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±(5% v.Mw.+5 Digits)
Isolationswiderstand
Messbereich 100 GΩ ... 1 TΩ
Auflösung 1 GΩ
Genauigkeit ±(5% v.Mw.+5 Digits)
Isolationswiderstand
Messbereich 1 TΩ ... 10 TΩ
Auflösung 10 GΩ
Genauigkeit ±20%,
Isolationswiderstand
Messbereich 10 TΩ ... 30 TΩ
Auflösung 100 GΩ
Genauigkeit ±20%,
Allgemeine technische Daten
Messfunktionen HOLD, PI, DAR
Display Typ LCD
Speichermedium Interner Speicher
Speicherkapazität 200 Messungen
Schnittstelle RS232
Automatische Abschaltung 5 min
Automatische Abschaltung deaktivierbar nein
Prüfspannung 500 V ... 15 kV
Sicherheitsstandard CAT IV 600 V
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP66
Schutzklasse (Zusatzinformation) nur bei geschlossenem Deckel
Spannungsversorgung 100 ... 240 V | 50/60 Hz
Steckertyp Gerät-Eurostecker
Gewicht 6362 g
Abmessungen (L x B x H) 325 x 430 x 132 mm
Betriebsbedingungen 0 ... 40 °C , 0 ... 80 % r.F
Lagerbedingungen 0 ... 40 °C , 0 ... 80 % r.F
Kapazität 5200 mAh

Produkt-Art: Isolationsmessgerät

Prüfspannung: 15000 V

Messfunktion: Spannung DC
Spannung AC
Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 30

Schnittstellen: 1x RS 232

: IP66

Spannungs-Versorgung (Details): 240 V

Abm.: (L x B x H) 325 x 430 x 132 mm

Gewicht: 6362 g

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 30 TΩ

Messbereich Spannung (max.): 600 V

Messbereich Spannung (min.): 30 V

Messkategorie: CAT IV

Breite: 430 mm

Höhe: 132 mm

Länge: 325 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3324685 PCE Instruments Isolationsmessgerät PCE-IT 150 Isolationswiderstand 0 ... 30 TΩ |Prüfspannung 500 V ... 15 kV |Speicher

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3324685 PCE Instruments Isolationsmessgerät PCE-IT 150 Isolationswiderstand 0 ... 30 TΩ |Prüfspannung 500 V ... 15 kV |Speicher

Beschreibung

Das Isolationsmessgerät ist für Isolationsmessungen mit einer Prüfspannung bis 15 kV. Der Messbereich von 0 ... 30 TΩ und weitere Messfunktionen machen das Prüfgerät vielseitig einsetzbar. Mit 4 Schnellwahltasten für gängige Prüfspannungen und die Möglichkeit die Spannung in 500 V - Schritten einzustellen. Vorkonfigurierte Diagnosetests, einschließlich (PI), dielektrisches Absorptionsverhältnis (DAR) und eine Speicherfunktion für 200 Messungen. Diese können über die Schnittstelle an die Software übertragen werden, die auch eine Bedienung des Isolationsmessgerätes ermöglicht. Zudem kann die Wechsel- und Gleichspannung bis 600 V mit dem Isolationsmessgerät gemessen werden. Das Isolationsmessgerät wird in einem robusten Koffer geliefert der auch bei geschlossenem Deckel Schutzklasse IP66 bietet.

Im Verlauf ihrer normalen Lebensdauer wird die elektrische Isolation verschiedenen Belastungen ausgesetzt, die zu ihrer Verschlechterung führen. Ursächlich sind thermische, mechanische und chemische Einflüsse sowie Feuchtigkeit. Die Isolation ist zwar darauf ausgelegt, diesen Belastungen über Jahre hinweg standzuhalten, jedoch können abnormale Beanspruchungen den natürlichen Alterungsprozess verstärken und die Lebensdauer drastisch verkürzen. Daher ist es ratsam, regelmäßig zu überprüfen, ob ein beschleunigter Alterungsprozess stattfindet, und gegebenenfalls zu ermitteln, ob die Effekte reversibel sind.
