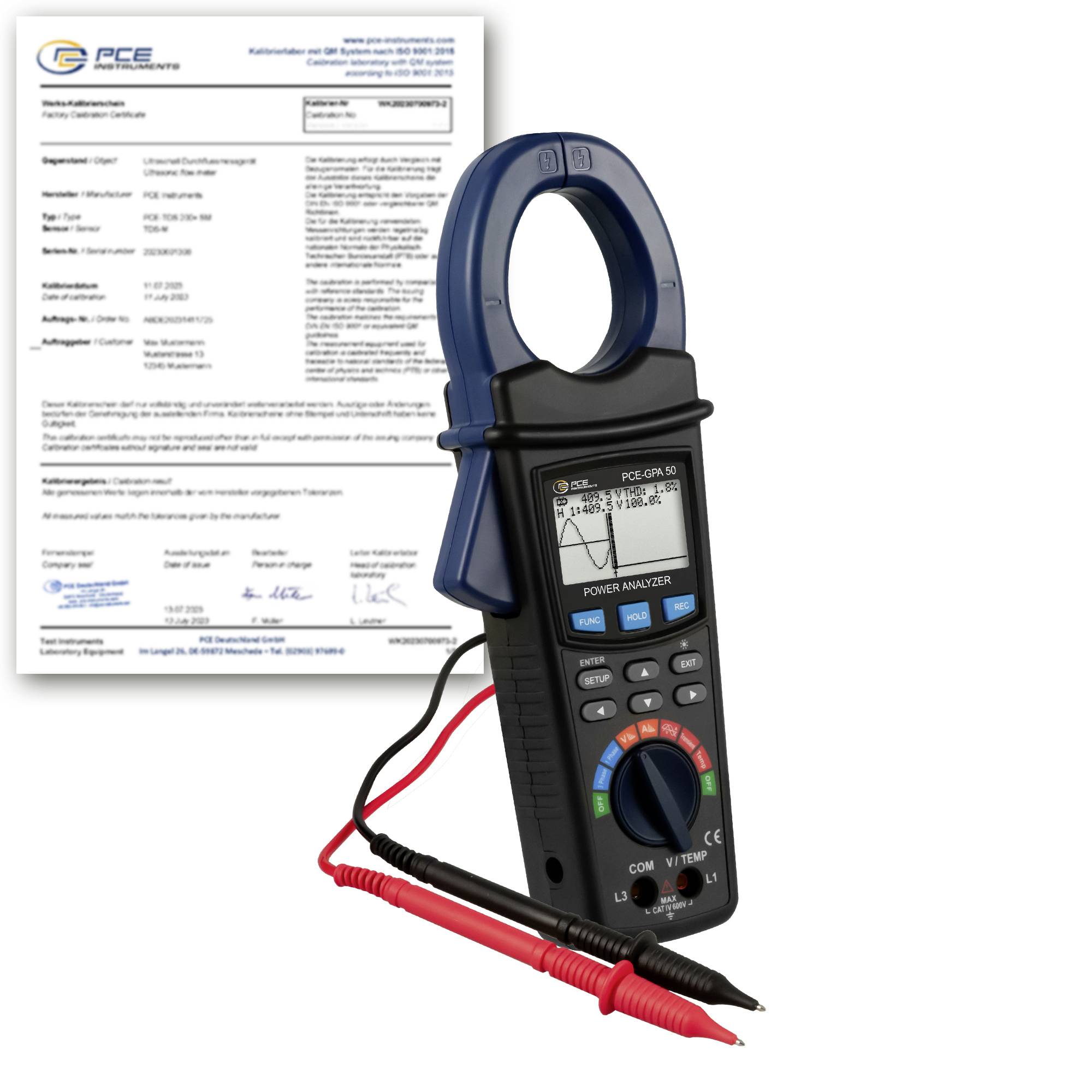

PCE Instruments Leistungsmesszange PCE-GPA 50-ICA inkl. ISO-Zertifikat max. 2000 A|TRMS|Oberwellenanalyse|1 & 3 Phasen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 969,90
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-GPA 50-ICA
- Leistungsanalysator bis 2000 A
- TRMS Messung
- Leistungsmessung
- Oberwellenanalyse
- Grafikanzeige mit Beleuchtung
- Netz- und Batteriebetrieb
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung
Technische Daten
- Messart Wechselspannung AC V Messbereich 10 ... 600 V, Auflösung 0,1 V, Genauigkeit ±(0,5 % ... 3 Digit)
- Messart Wechselspannung AC V Messbereich Spitze-Spitze, Auflösung 0,1 V, Genauigkeit ±(5% ... 30 Digit)
- Messart Wechselstrom AC A Messbereich 5 ... 2000 A, Auflösung <100 A: 0,01 A, Genauigkeit <200 A: ±(1 %+ 0,5 A)
- Messart Wechselstrom AC A Auflösung <1000 A: 0,1 A, >200 A: ±(1 % + 5 A)
- Messart Wechselstrom AC A Messbereich Spitze-Spitze, Auflösung >1000 A: 1 A, Genauigkeit ±(5 % + 30 Digit)
- Leistungsfaktor (PF) Messbereich 0 ... 1, Auflösung 0,001 Genauigkeit ± 0,04
- Phasenwinkel Messbereich -180 ° ... 180 °, Auflösung 0,1 °, Genauigkeit ± 1° x PF
- Frequenz Messbereich 45 ... 65 Hz, Auflösung 0,1 Hz, Genauigkeit ± 0,2 Hz
- Wirk-, Blind- & Scheinleistung Messbereich 0 ... 9,999 M, Auflösung 0,1 ... 0,001 M, Genauigkeit ±(1,5 % + 20 Digit)
- Wirk-, Blind- & Scheinleistung Messbereich (W / VA / VAR), Auflösung (W / VA / VAR)
- Harmonische AC V Messbereich 1 ... 20. Ordnung 0,1 V, Genauigkeit ±(2 % + 5 Digit)
- Harmonische AC V Messbereich 21 ... 50 Ordnung, Genauigkeit ±(4 % + 5 Digit)
- Harmonische AC A Messbereich 1 ... 20. Ordnung, Auflösung <100 A: 0,01 A, Genauigkeit ±(2 % + 5 Digit)
- Wechselstrom Auflösung <1000 A: 0,1 A
- Wechselstrom Messbereich 21 ... 50 Ordnung, Auflösung >1000 A: 1 A, Genauigkeit ±(4 % + 5 Digit)
- Harmonische AC V % Messbereich 1 ... 20. Ordnung, Auflösung 0,1 %, Genauigkeit ±(2 % + 10 Digit)
- Harmonische AC V % Messbereich 21 ... 50 Ordnung, Auflösung 0,1 %, Genauigkeit ±(4 % + 20 Digit)
- Absolute harmonische Verzerrung Messbereich 0 ... 20 %, Auflösung 0,1 %, Genauigkeit ±(2 % + 5 Digit)
- Absolute harmonische Verzerrung Messbereich 20,1 ... 100 %, Auflösung 0,1 %, Genauigkeit ±(6% + 10 Digit)
- Temperatur Typ K Messbereich -100 ... 199,9 °C, Auflösung 0,1 °C, Genauigkeit ±(1 % + 1 °C)
- Thermoelement Messbereich 200 ... 1300 °C, Auflösung 1 °C, Genauigkeit ±(1 % + 2 °C)
- Anzeige Grafik LCD
- AC V Eingangsimpedanz 10 MOhm
- Frequenzbereich Stromzange 40 Hz ... 1 kHz
- Kalibrierte Frequenz Stromzange 45 ... 65 Hz
- Überlastschutz AC V: 720 V RMS, AC A: 2100 A
- Datenspeicher Micro-SD Karte
- Aktualisierungsrate Display 1 Sekunde
- Speicherrate Datenspeicher 2 ... 7200s
- Speicherformat XLS
- Serielle Schnittstelle zur Live-Darstellung an PC (SOFT-LUT-USB wird benötigt)
- Spannungsversorgung 2 x 1,5 V AA Batterie, 9 V / 800 mA Netzteil
- Stromaufnahme 60 mA DC
- Zangenöffnung 50 mm
- Betriebsbedingungen 0 ... 50 °C / max. 80 %r.F.
- Gewicht ca. 595 g
- Abmessungen 280 x 106 x 47 mm
- Produkt-Art
Stromzange
- Spannungs-Versorgung (Details)
9 V
- Höhe
280 mm
- Breite
47 mm
- Länge
106 mm
- Gewicht
595 g
ISO
- Typ
Power Analyzer
- Abm.
(L x B x H) 106 x 47 x 280 mm
- Schnittstellen
DC-Stecker 3.5 mm
RS-232
RS-232C
USB 1.1 Stecker A
microSD-Schacht
Netz-Stecker
SD-Schacht
RS232-Buchse 3pol.
SD-Karte
USB
Mehr anzeigen
- Phasen-Erkennung
Nein / Nein
- Anzeige (Details)
Grafik LCD
- Schutzleiter-Erkennung
Nein / Nein
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3812858 PCE Instruments Leistungsmesszange PCE-GPA 50-ICA inkl. ISO-Zertifikat max. 2000 A|TRMS|Oberwellenanalyse|1 & 3 Phasen
Beschreibung

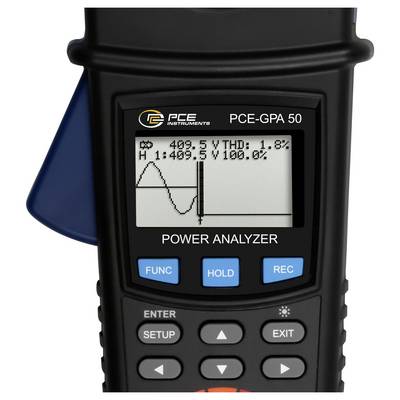

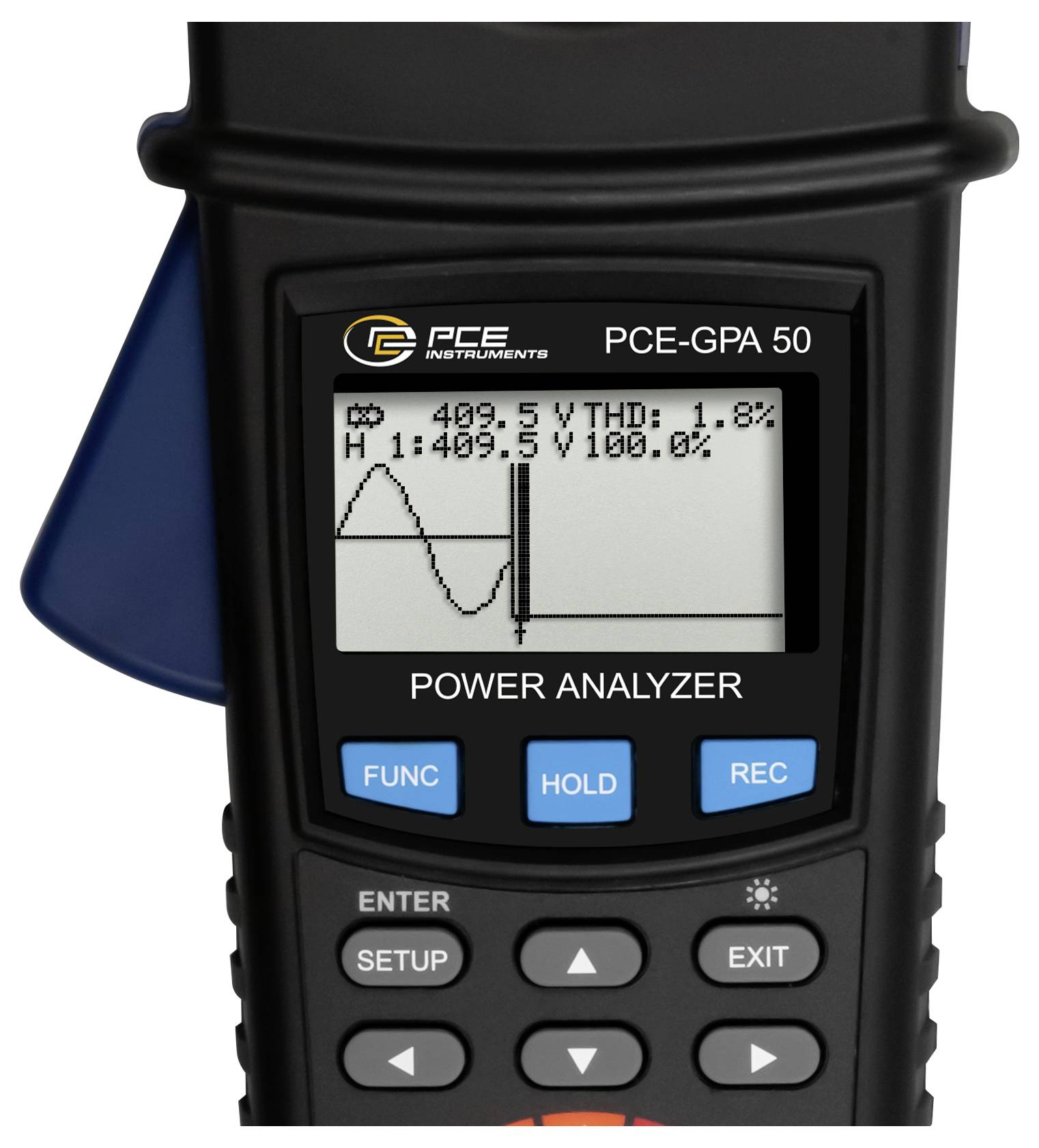

Der Leistungsanalysator wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieser Leistungsanalysator zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay des Leistungsanalysators. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Leistungsanalysator angezeigt werden. Ebenso kann der Leistungsanalysator verwendet werden, um Spannungen zu messen. Dadurch ist der Leistungsanalysator in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann der Leistungsanalysator weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.
Neben den umfangreichen Messfunktionen zeichnet dieser Leistungsanalysator Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Leistungsanalysator direkt auf einer Micro-SD Karte speichern. Betrieben wird der Leistungsanalysator mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen den Leistungsanalysator mit einem Netzteil zu betreiben.
Neben den umfangreichen Messfunktionen zeichnet dieser Leistungsanalysator Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Leistungsanalysator direkt auf einer Micro-SD Karte speichern. Betrieben wird der Leistungsanalysator mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen den Leistungsanalysator mit einem Netzteil zu betreiben.
Ausführung
- Wechselspannung AC V
- Wechselstrom AC A
- Leistungsfaktor (PF)
- Phasenwinkel
- Frequenz
- Wirk-, Blind- & Scheinleistung
- Harmonische AC V
- Wechselstrom
- Harmonische AC V %
- Absolute harmonische Verzerrung
- Temperatur Typ K Thermoelement

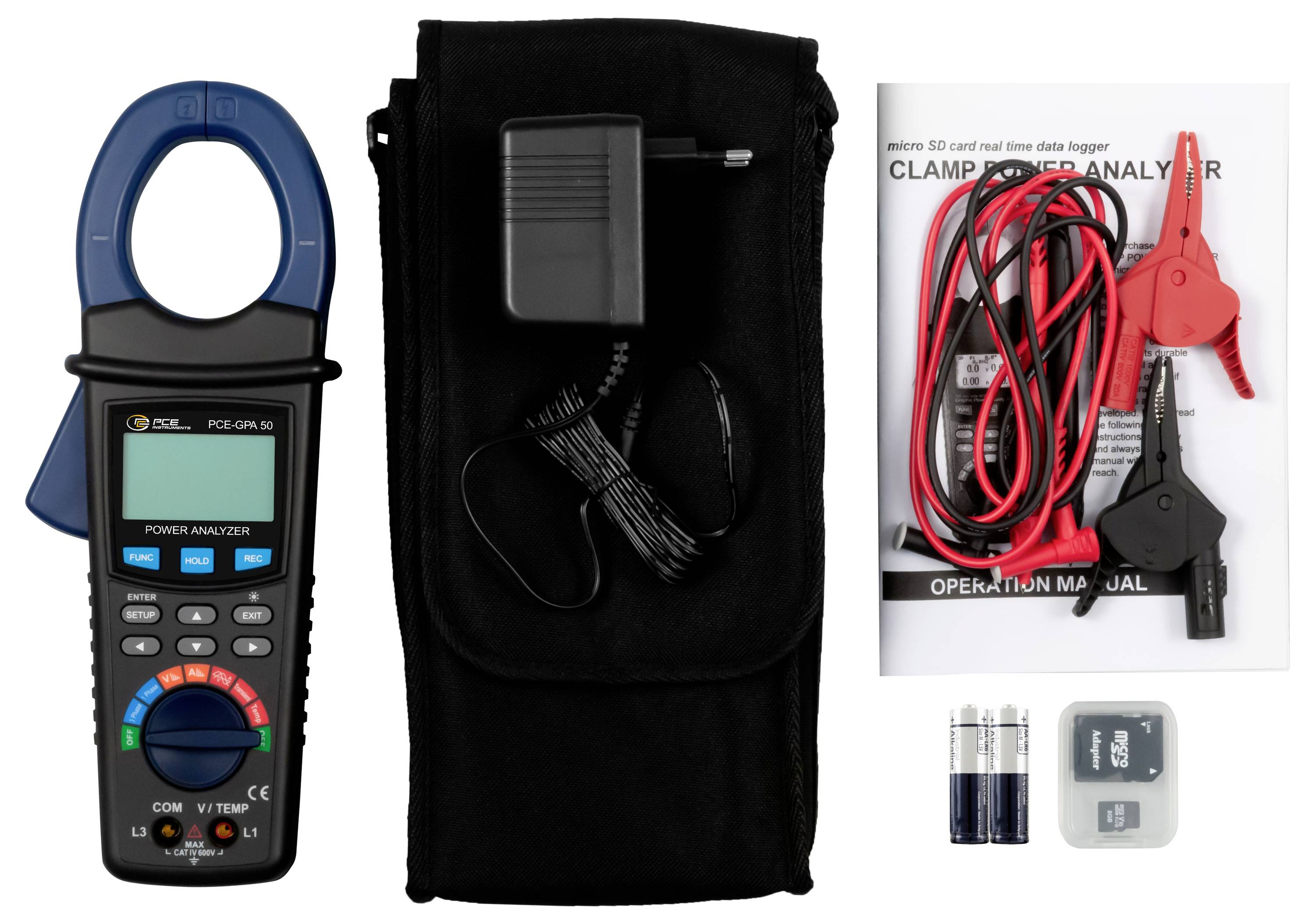

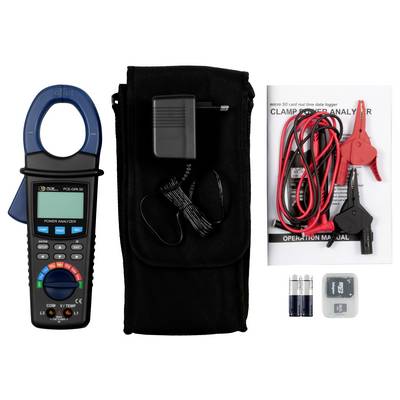

Lieferumfang
- 1 x Leistungsanalysator PCE-GPA 50-ICA
- 1 x Messleitungssatz
- 2 x Krokodilklemmen
- 1 x Micro SD Speicherkarte
- 1 x Netzteil 9 V / 800 mA
- 2 x 1,5 V AA Batterie
- 1 x Tragetasche
- 1 x Bedienungsanleitung
- 1 x ISO-Kalibrierzertifikat
Hinweise
PCE Instruments Leistungsmesszange PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat ist von Technikern und Ingenieuren konzipiert und findet Anwendung als Amperemeter, Energiemessgerät, Netzanalysegerät, Messzange, Multimeter, Amperezange, Leistungsmesser, Elektrische Messtechnik, Digital-Multimeter, HVAC Messgerät uvm.
