PCE Instruments Magnetfeldprüfgerät LM-MP-RC400 für Rotoren |DC 0 … 40000 A/cm |-4000 … +4000 mT |inkl. Software kaufen

Ein kleines tragbares magnetisches Rührgerät mit vertikalem Stab, verstellbarem Sensorkopf und angeschlossenem Stromkabel auf weißem Hintergrund.

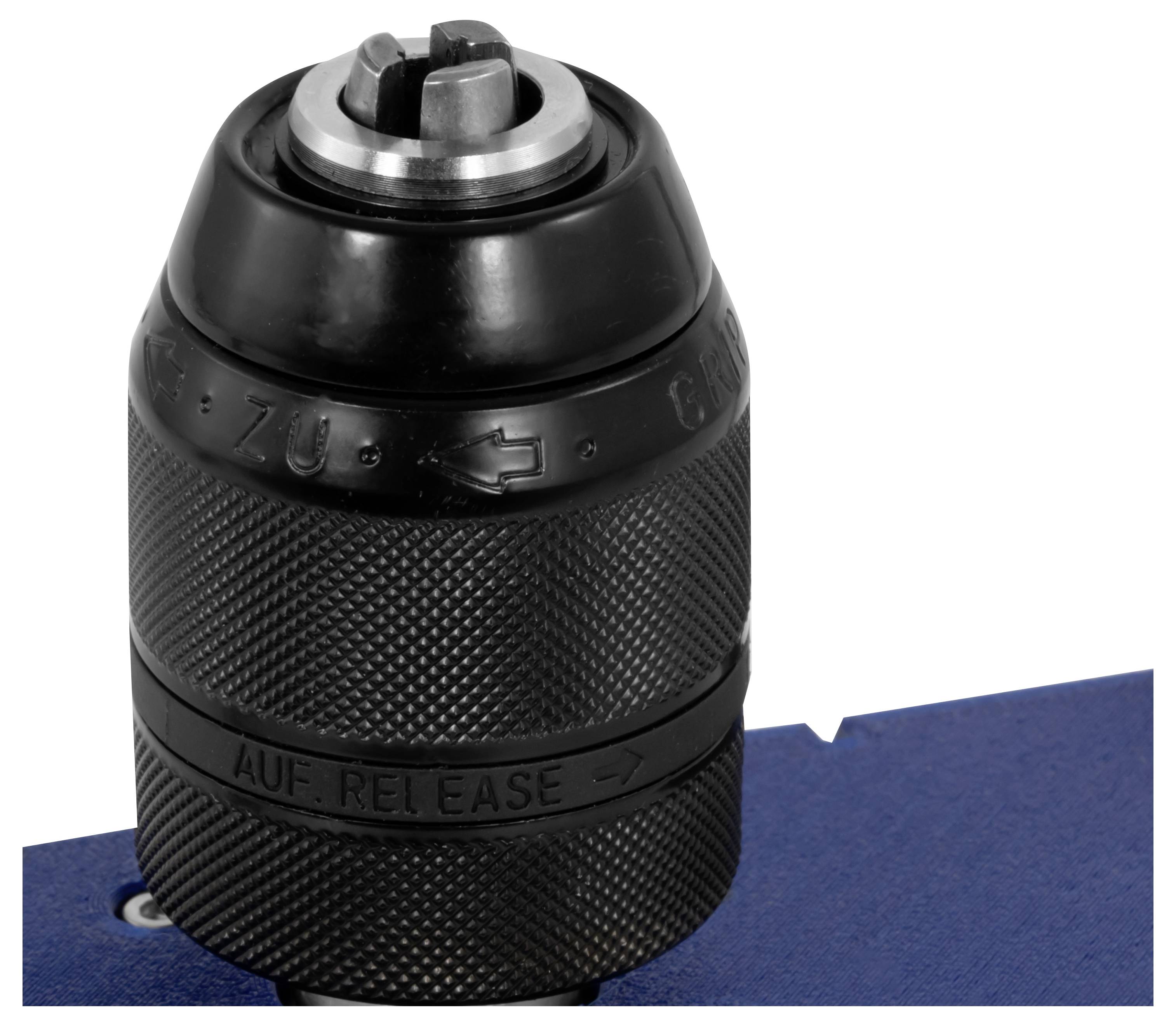

Nahaufnahme einer schlüssellosen Bohrfutterbacke mit einem Metallkragen und gerilltem Griff auf einer blauen Oberfläche.

Laborausrüstung mit einem eingespannten Streifen, der zwei montierte Komponenten auf vertikalen Metallständern überbrückt.

Laboraufbau mit einem motorisierten Gerät, das auf einer blauen Basis montiert ist und über ein Kabel mit einem Laptop verbunden ist, auf dem Steuerungssoftware und ein Live-Diagramm angezeigt werden.

Magnetisches Bohr-Vorrichtungs-Set mit blauen Spannbügeln, USB-Kabel, Bohrfutter und Metall-Ausrichtungsleitfaden auf weißem Hintergrund.

1/5

Datenblatt (PDF)

Lieferung Do., 10. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 4.070,83 / Stück)

€ 4.070,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. LM-MP-RC400

Magnetfeldprüfgerät für Rotoren
Radiale und axiale Messung möglich
360°-Drehung per Schrittmotor
Bis zu 1000 Messpunkte pro Umdrehung
Höhenverstellbare Sondenhalterung bis 12 cm
USB-Anschluss für PC
Export als CSV und PNG
Software RotorCheck inklusive

Technische Daten

Magnetfeld DC
Messbereich 0 ... 40000 A/cm
Auflösung 0,1 A/cm
Genauigkeit ± 1 A/cm bis 50 A/cm,± 2 % v.Mw. ab 50 A/cm
Magnetfeld DC
Messbereich -4000 ... +4000 mT
Auflösung 0,01 mT
Genauigkeit ±0,13 mT bis 6,28 mT,± 2 % v.Mw. ab 6,28 mT
Sensor
Bezeichnung LM-MP-PM4-TR
Abmessung Höhe: max.12 cm
Max. Rotordurchmesser 60 mm
Allgemeine technische Daten
Kalibrierung punktkalibrierung über Software (muss bei nicht eingelegtem Rotor erfolgen)
Schutzklasse (Gerät) IP20
Spannungsversorgung 5 V DC (USB )
Betriebsbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
Lagerbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
Abmessungen ( L x B x H ) 120 x 60 x 195 mm
Gewicht 780 g

Produkt-Art: Magnetfeld Analysegerät

Spannungs-Versorgung (Details): 5 V/DC

Abm.: (L x B) 120 mm x 60 mm

Gewicht: 780 g

Breite: 60 mm

Länge: 120 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3812818 PCE Instruments Magnetfeldprüfgerät LM-MP-RC400 für Rotoren |DC 0 … 40000 A/cm |-4000 … +4000 mT |inkl. Software

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812818 PCE Instruments Magnetfeldprüfgerät LM-MP-RC400 für Rotoren |DC 0 … 40000 A/cm |-4000 … +4000 mT |inkl. Software

Beschreibung

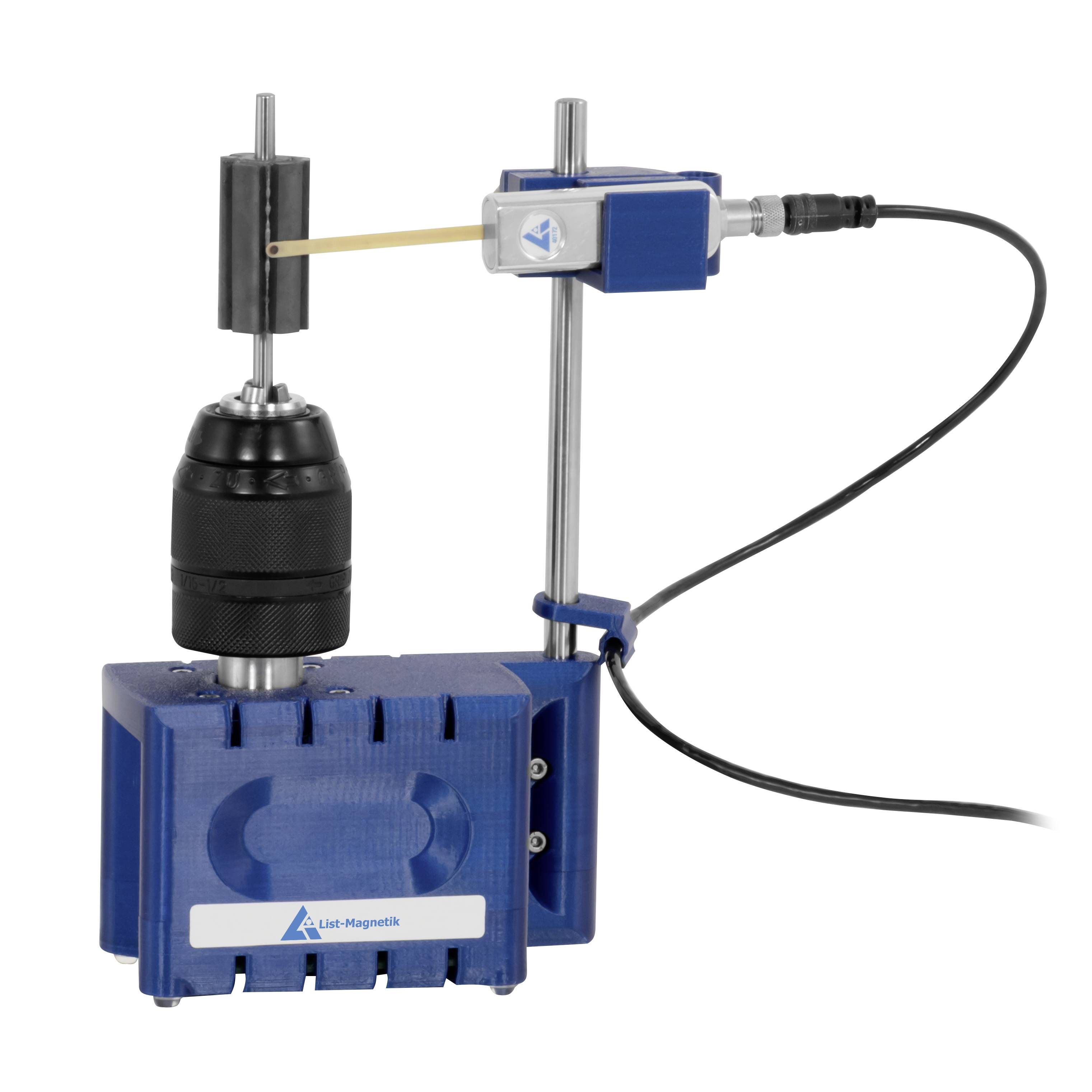

Das Magnetfeldprüfgerät Rotor-Check 400 ist eine praktische Prüfvorrichtung, um den Magnetfeldstärke-Verlauf eines Rotors zu prüfen. Das Gerät und die Messsonde werden direkt per USB an einem Windows-PC angeschlossen. Eine ideale Lösung für die präzise Magnetfeldmessung und Magnetfeldanalyse.

Sie können mit Magnetfeldprüfgerät zahlreiche Parameter eines Magnetrotors sehr genau feststellen:

- Magnet- beziehungsweise Magnetisierungsqualität
- Fehler beim Zusammenbau des Lamellenstapels
- Einflüsse durch Inhomogenität des laminierten Kerns
- Position des Lamellenstapels zur Welle
- Streufeldmagnetisierung
- Lokale und globale Polspitzen
- Flussdichte in der Polmitte
- Polbreite
- Polversatz
- Polvergleich

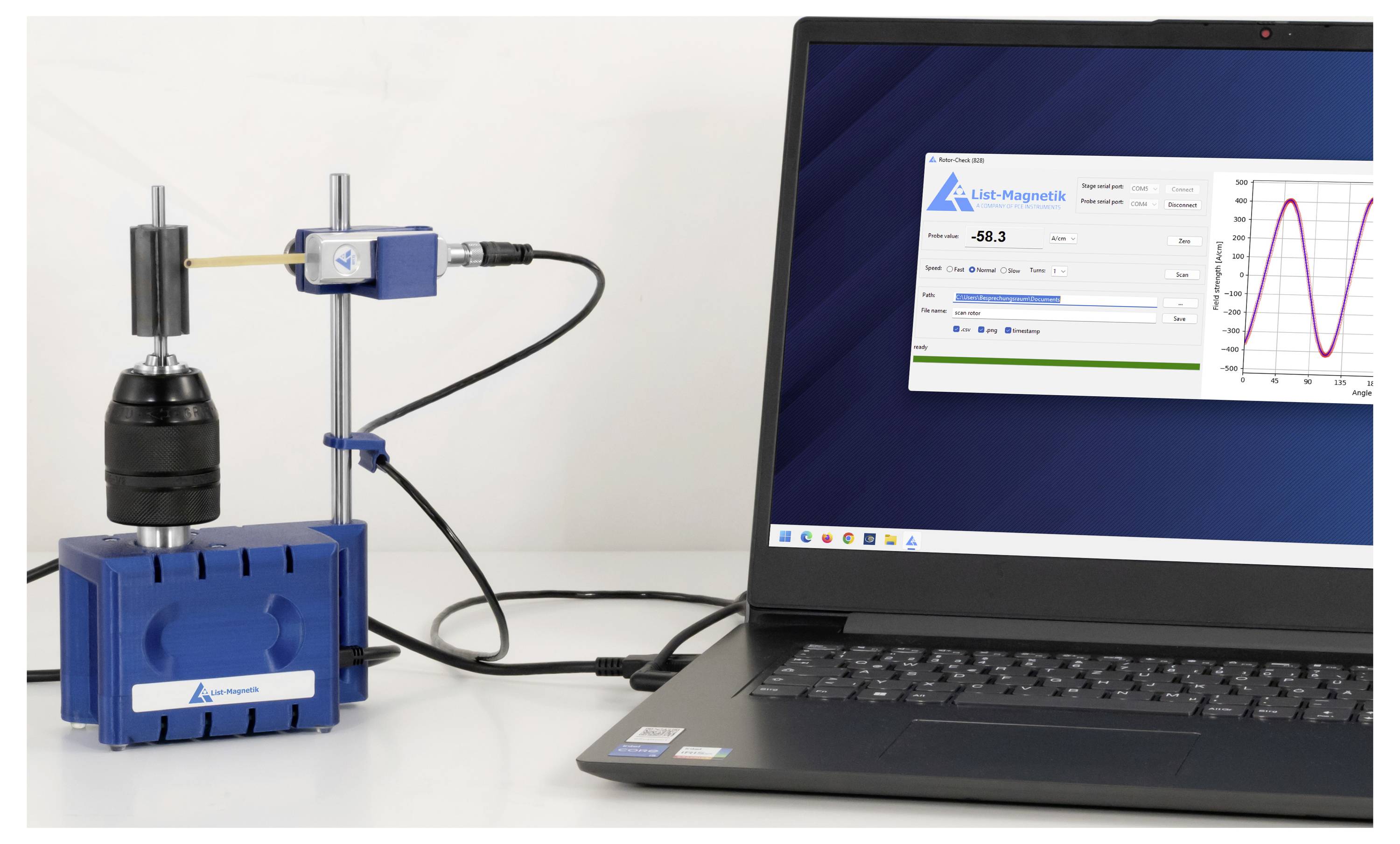

Der exakte und hochauflösende Schrittmotor dreht den Rotor binnen Sekunden um 360°. Mit der kostenlosen Software RotorCheck können Sie eine genaue Kurve der Magnetfeldstärke und des Magnetwinkels aufzeichnen und statistisch auswerten. Die Messsonde wird dabei durch eine in der Höhe variable Fixierungsvorrichtung in konstantem Abstand zum Rotor platziert. Das ist wichtig, um vergleichbare magnetische Messungen während der Umdrehung zu erzeugen und eine präzise Magnetfeldstärke über den gesamten Rotorverlauf hinweg zu gewährleisten.

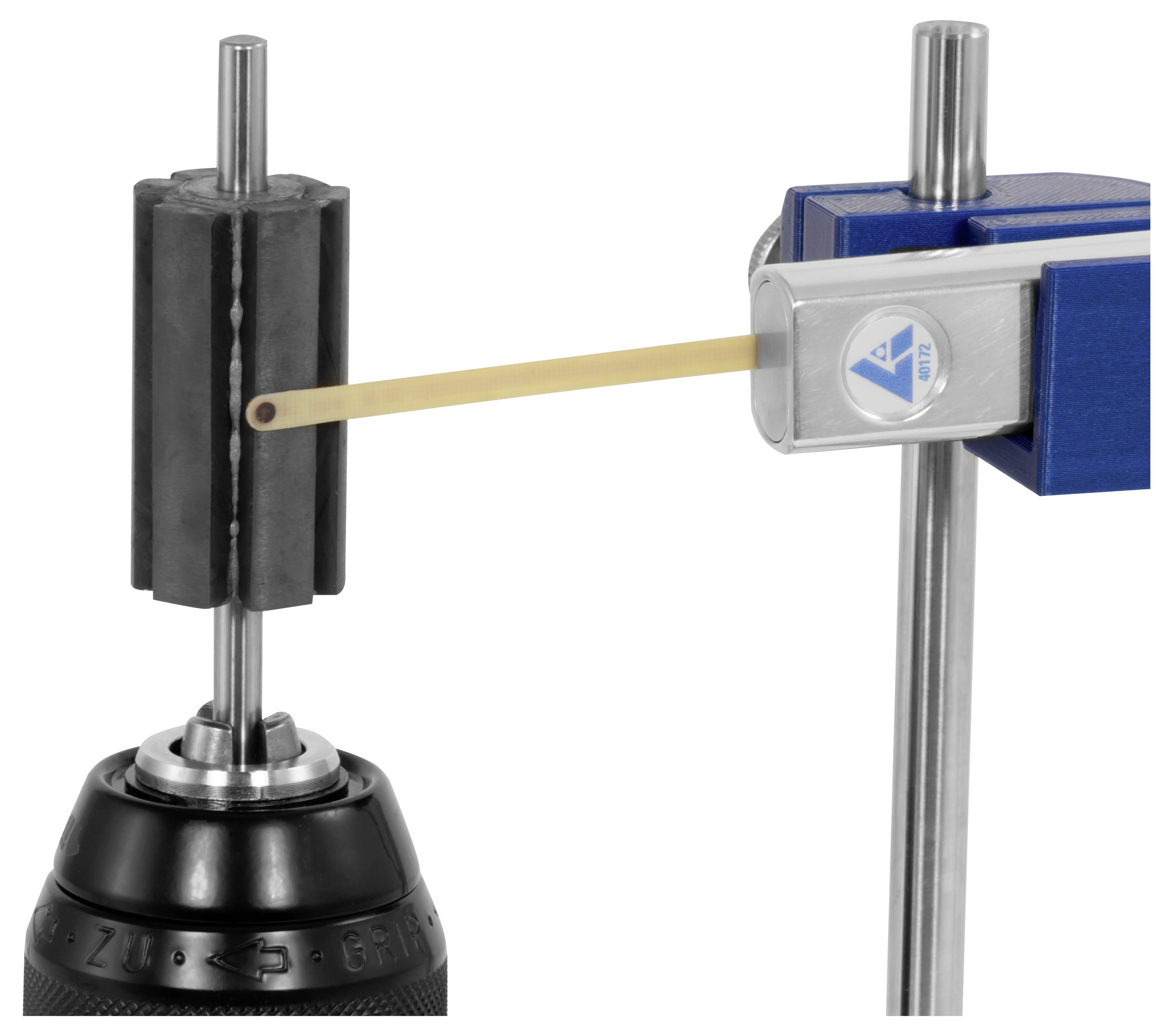

Die Achse des Rotors kann bis zu 13 mm dick sein. Die Fixierung der Messsonde ist höhenverstellbar bis 12 cm, was eine flexible Handhabung für unterschiedliche Rotorgrößen ermöglicht.

Über die Aufzeichnung der Messwerte mit der Software RotorCheck haben Sie die Möglichkeit, die aufgenommenen Messdaten direkt als Grafik oder als CSV z.B. nach Microsoft Excel zu exportieren, um die Magnetfeldmessung detailliert auszuwerten und zu dokumentieren.

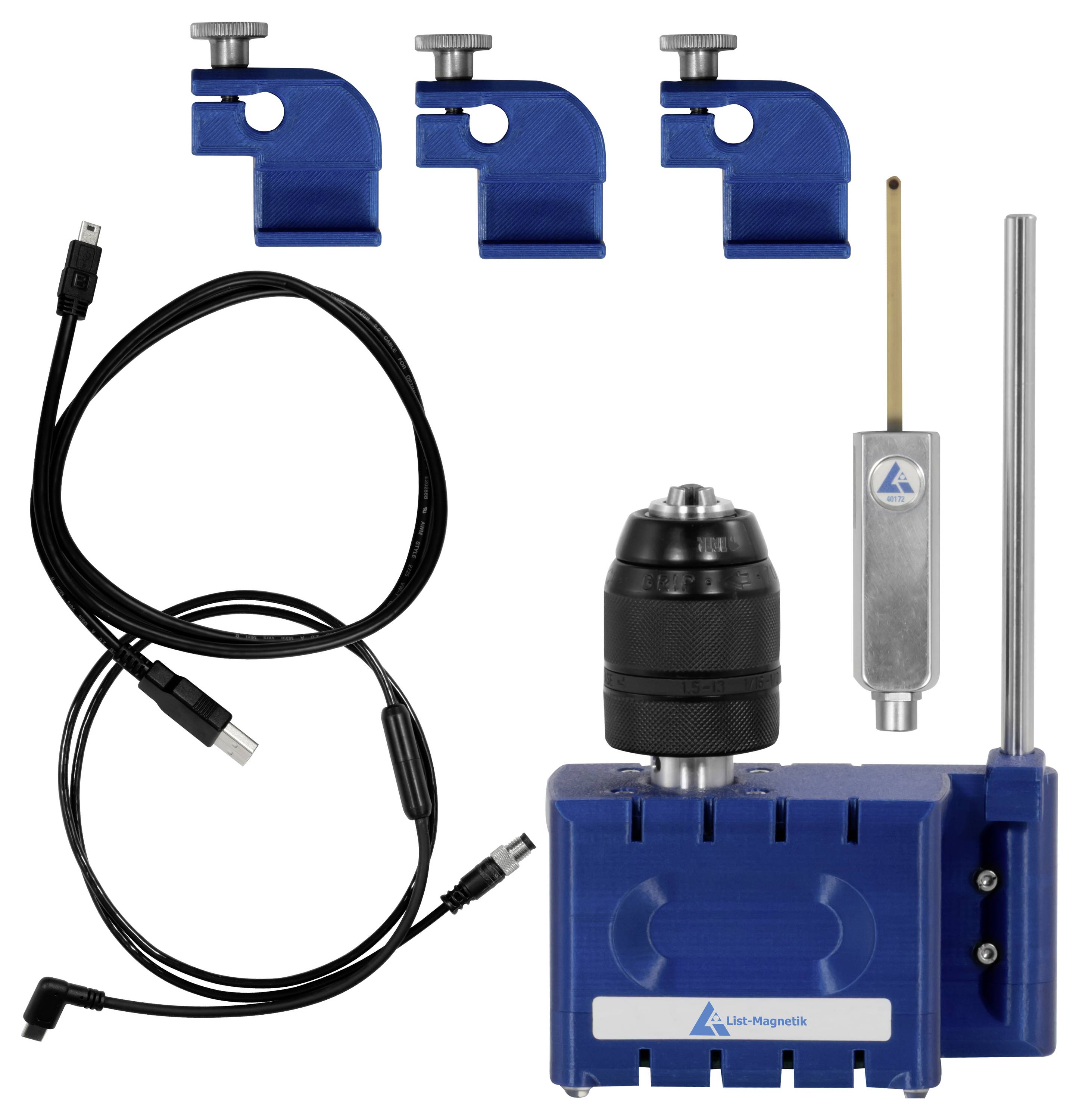

Das Magnetfeldprüfgerät wird mit einer transversalen Zungensonde PM4-TR geliefert. Im Lieferumfang sind 3 Halterungen für die Messsonde enthalten, zur axialen Messung (z.B. Sensormagnet) oder radialen Messung (z.B. Magnetrotor). Auf Kundenwunsch können auch Adapterhülsen geliefert werden, um in bestimmten Abständen zum Magnetrotor messen zu können.

Das Magnetfeldprüfgerät Rotor-Check 400 und die dazugehörige Messsonde werden mit zwei USB-Anschlüssen an einen PC oder Laptop angeschlossen und benötigen keine weitere externe Spannungsversorgung.
