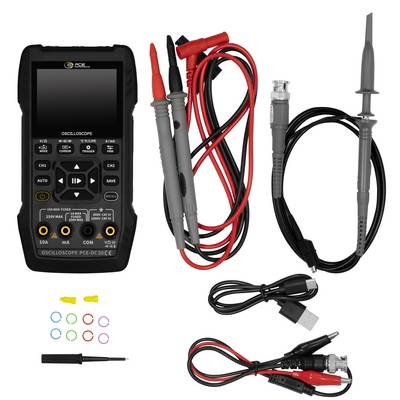

Tragbares digitales Oszilloskop mit angebrachten Messspitzen und roten und schwarzen Prüfleitungen, das Signalwellenformen auf seinem Bildschirm anzeigt.

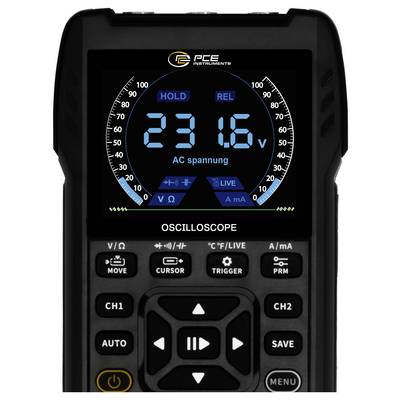

Tragbares digitales Oszilloskop zeigt 231,6 V AC-Spannung auf dem Bildschirm mit Kanal-, Trigger-, Speicher- und Menüreglern darunter.

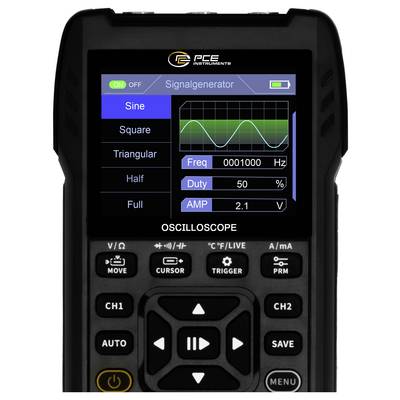

Tragbares PCE-Messinstrument Signalgenerator/Oszilloskop, das eine Sinuswelle anzeigt, mit Einstellungen für Frequenz, Tastverhältnis und Amplitude sowie Steuertasten darunter.

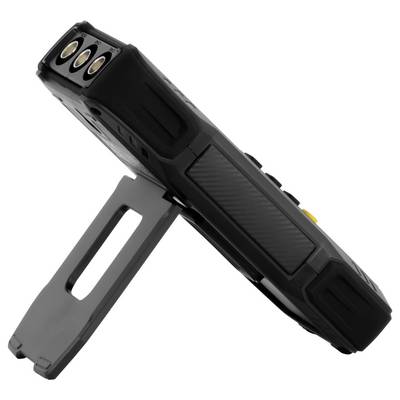

Schwarzes, robustes tragbares Gerät mit drei vorderen Objektiven und einem ausklappbaren grauen Ständer, gezeigt in Profilansicht auf weißem Hintergrund.

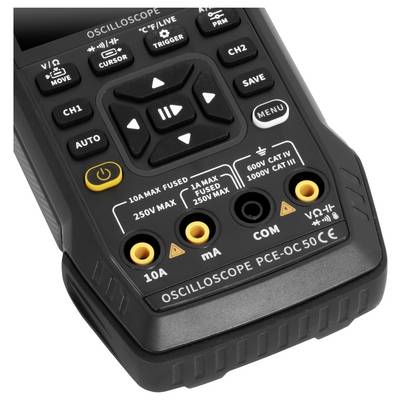

Nahaufnahme der Frontplatte eines tragbaren Oszilloskops mit Steuertasten und Eingangsbuchsen mit den Bezeichnungen 10A, mA, COM und VΩ.

PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate-5

PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate-6

1/7

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 91,66 / Stück)

€ 91,66

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-OC 50

2-Kanal Oszilloskop
Bandbreite: 10 MHz, Abtastrate: 50 MS/s
Multimeter-Funktionen
Spannung, Strom, Widerstand
Kapazität, Kontaktlose Spannungserkennung
Signalgenerator: 1 Hz ... 2 MHz

Technische Daten

Gleichspannung DC
Messbereich 0 ... 9,999 V
Auflösung 0,001 V
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Gleichspannung DC
Messbereich 10 ... 99,99 V
Auflösung 0,01 V
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Gleichspannung DC
Messbereich 100 ... 999,9 V
Auflösung 0,1 V
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Gleichstrom DC
Messbereich 0 ... 9999 µA
Auflösung 1 µA
Genauigkeit ±1,2 % v.Mw. + 3 Digits
Gleichstrom DC
Messbereich 10 ... 99,99 mA
Auflösung 0,01 mA
Genauigkeit ±1,2 % v.Mw. + 3 Digits
Gleichstrom DC
Messbereich 100 ... 999,9 mA
Auflösung 0,1 mA
Genauigkeit ±1,2 % v.Mw. + 3 Digits
Gleichstrom DC
Messbereich 1 ... 9,999 A
Auflösung 0,001 A
Genauigkeit ±1,2 % v.Mw. + 3 Digits
Kapazität
Messbereich 0 ... 9,999 nF
Auflösung 0,001 nF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 10 ... 99,99 nF
Auflösung 0,01 nF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 100 ... 999,9 nF
Auflösung 0,1 nF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 1 ... 9,999 µF
Auflösung 0,001 µF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 10 ... 99,99 µF
Auflösung 0,01 µF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 100 ... 999,9 µF
Auflösung 0,1 µF
Genauigkeit ±2 % v.Mw. + 5 Digits
Kapazität
Messbereich 1 ... 9,999 mF
Auflösung 0,001 mF
Genauigkeit ±2 % v.Mw. + 20 Digits
Kapazität
Messbereich 10 ... 99,99 mF
Auflösung 0,01 mF
Genauigkeit ±2 % v.Mw. + 20 Digits
Wechselspannung AC
Messbereich 0 ... 9,999 V
Auflösung 0,001 V
Genauigkeit ±1 % v.Mw. + 3 Digits
Wechselspannung AC
Messbereich 10 ... 99,99 V
Auflösung 0,01 V
Genauigkeit ±1 % v.Mw. + 3 Digits
Wechselspannung AC
Messbereich 100 ... 750 V
Auflösung 0,1 V
Genauigkeit ±1 % v.Mw. + 3 Digits
Wechselstrom AC
Messbereich 0 ... 9999 µA
Auflösung 1 µA
Genauigkeit ±1,5 % v.Mw. + 3 Digits
Wechselstrom AC
Messbereich 10 ... 99,99 mA
Auflösung 0,01 mA
Genauigkeit ±1,5 % v.Mw. + 3 Digits
Wechselstrom AC
Messbereich 100 ... 999,9 mA
Auflösung 0,1 mA
Genauigkeit ±1,5 % v.Mw. + 3 Digits
Wechselstrom AC
Messbereich 1 ... 9,999 A
Auflösung 0,001 A
Genauigkeit ±1,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 0 ... 999,9 Ω
Auflösung 0,1 Ω
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 1 ... 9,999 kΩ
Auflösung 0,001 kΩ
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 10 ... 99,99 kΩ
Auflösung 0,01 kΩ
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 100 ... 999,9 kΩ
Auflösung 0,1 kΩ
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 1 ... 9,999 M Ω
Auflösung 0,001 M Ω
Genauigkeit ±0,5 % v.Mw. + 3 Digits
Widerstand
Messbereich 10 ... 99,99 M Ω
Auflösung 0,01 M Ω
Genauigkeit ±1,5 % v.Mw. + 3 Digits
Temperatur Sensor
Messbereich -55 ... +1300 °C
Auflösung 0,1 °C
Genauigkeit ±2,5 % v.Mw. + 5 Digits
Oszilloskop Spezifikationen
Anzahl Kanäle 2
Bandbreite 10 MHz
Samplingrate 50 MSa/s
Speichertiefe 32 kpts
Eingangsimpedanz 10 M Ω
Tastkopf-Faktoren 1-fach, 10-fach
Max. Eingangsspannung 400 V
Vertikale Sensitivität 20 mV/div - 10 V/div
Funktionsgenerator
Bandbreite 1 ... 2000000 Hz
Auflösung 1 Hz
Kanäle 1
Amplitude 0.1 ... 3.3 Vpp
Wellenformlänge 16 kpts
Funktionen Sinus, Rechteck, Dreieck, Halbwelle, Ganze Welle, Rauschen, DC
Allgemeine technische Daten
Messfunktionen Diodentest, Kontinuität, berührungslose Spannungserkennung
Display Typ LC-Farbdisplay
Displaygröße 2,8 Zoll
Displayauflösung 320x240
Speichermedium Interner Speicher
Speicherkapazität 8 MB
Speicherinformationen Speicherung des Oszilloskop-Bildes als BMP-Datei
Schnittstelle USB-C, BNC
Betriebsdauer 6 h
Automatische Abschaltung von ... bis 5 ... 30 min.
Automatische Abschaltung deaktivierbar Ja
Sicherheitsstandard CAT III 1000V , CAT IV 600 V
Sicherung(en) 10 A
Trigger Modus: Auto, Normal, Single,Flanke: Steigend, Fallend
Menüsprache Englisch (GB), Englisch (US), Portugiesisch, Deutsch, Russisch, Japanisch
Schutzklasse (Gerät) IP20
Spannungsversorgung 5 VDC / 1 A
Akku/Batterie 1 x 3,7 V intern , Lithium-Ion-Polymer-Akku
Kapazität 3000 mAh
Betriebsbedingungen 0 ... 50 °C , 0 ... 90 % r. F.
Lagerbedingungen 0 ... 50 °C , 0 ... 90 % r. F.
Abmessungen ( L x B x H ) 170 x 90 x 35 mm
Gewicht 300 g

Produkt-Art: Batterie

Bandbreite: 2000000 Hz

Samplingrate/Kanal: 50 MSa/s

Bildschirm-Größe: 2.8 Zoll

Oszilloskop-Besonderheiten: Multimeter-Funktionen

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 1000 V

Vertikal-Ablenkung: 20 mV

Eingangsimpedanz: 10 mΩ

Eingangsspannung: 400 V

Spannungs-Versorgung (Details): 5 V/AC

Abm.: (L x B x H) 170 x 90 x 35 mm

Gewicht: 300 g

Display: 3,2x2,4 cm

Breite: 90 mm

Höhe: 35 mm

Länge: 170 mm

Schnittstellen: USB-C®
BNC

Speichertiefe/Kanal: 32 kpts

Typ: PCE-OC 50

Dokumente & Downloads

Datenblatt

Datenblatt 3594461 PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3594461 PCE Instruments Oszilloskop PCE-OC 50 mit Multimeter und Signalgenerator |2-Kanal |10 MHz Bandbreite |50 MS/s Abtastrate

Beschreibung

Dieses innovative 3-in-1 Oszilloskop ist die perfekte Kombination aus einem leistungsstarken Oszilloskop, einem vielseitigen Multimeter und einem Signalgenerator. Es ist speziell für Elektroniker, Ingenieure und Hobbyanwender entwickelt, die ein kompaktes, vielseitiges und benutzerfreundliches Gerät suchen, um ihre Messaufgaben effizient zu erledigen.

Das 2-Kanal-Oszilloskop bietet eine Bandbreite von 10 MHz und eine Abtastrate von 50 MS/s, was eine zuverlässige Erfassung und Analyse von Signalen ermöglicht. Ob bei der Fehlersuche in Schaltungen, der Beobachtung von Signalformen oder der Analyse von Transienten – dieses Oszilloskop liefert klare und präzise Ergebnisse. Dank seiner hohen Auflösung und einfachen Bedienung können auch komplexe Signalverläufe problemlos dargestellt werden. Das Oszilloskop-Bild kann auf dem internen Speicher als Screenshot abgelegt und über die USB-C Schnittstelle an einen Computer übertragen werden.

Zusätzlich verfügt das Gerät über umfangreiche Multimeter-Funktionen, die eine Vielzahl von Messungen abdecken. Dazu gehören Spannungsmessungen (Gleich- und Wechselspannung), Strommessungen (Gleich- und Wechselstrom), Widerstandsmessungen die Messung von Kapazitäten sowie der Diodentest. Praktisch ist auch die integrierte kontaktlose Spannungserkennung, mit der Sie stromführende Leitungen sicher aufspüren können.

Der Signalgenerator ergänzt das Gerät ideal, indem er Signale in einem Bereich von 1 Hz bis 2 MHz erzeugt. Er unterstützt verschiedene Signalformen wie Sinus, Rechteck, Dreieck, Halbwelle, ganze Welle, Rauschen und DC-Signale. Diese Funktion macht das Oszilloskop besonders nützlich für Tests, Simulationen und die Entwicklung von Schaltungen. Dank seiner kompakten Bauweise und der Kombination aus Oszilloskop, Multimeter und Signalgenerator ist dieses Gerät ein unverzichtbares Werkzeug für alle, die Effizienz und Präzision bei der Arbeit mit Elektronik schätzen.
