PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 SL |4 Sensoren |32 GB Speicher (10 Mio. Messpunkte) |USB-C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Box
Produkt-Art
Ultraschall-Sensor
Betriebsspannung min.
5 V
Betriebsspannung max.
5 V
Messbereich (max.)
32 m/s
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-TDS 200 SL
- Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher für 10 Millionen Messpunkte
- Messbereich ±32 m/s
- Reproduzierbarkeit ±0,5 % vom Messwert
- verschiedene Messsonden
- individuell einstellbare Alarmgrenzwerte
- 2,8 " LC-Display
- für alle Medien
- USB-C Schnittstelle zur Datenübertragung
- optionale Software zur Analyse der Messwerte
- Wärmemengenmessung
Technische Daten
- Durchflussmessung Messbereich ±32 m/s
- Auflösung 0,001 m/s
- Genauigkeit
- DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
- DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
- Reproduzierbarkeit ±0,5 % vom Messwert
- PCE-TDS 200 S SENSOR Sensorpaar
- Rohrdurchmesser DN 15 … 100 / 20 … 108 mm
- Abmessung 45 x 30 x 30 mm
- Temperaturbeständigkeit -30 … 160 °C
- PCE-TDS 200 L SENSOR
- Rohrdurchmesser DN 300 ... 6000 mm
- Abmessung 91 x 52 x 44 mm
- Messmethode Z, V, N, W
- Medium
- Wasser
- Meerwasser
- Öl
- Rohöl
- Methanol
- Ethanol
- Diesel
- Benzin
- Petroleum
- Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium)
- Alle Flüssigkeiten mit einer Unreinheit <5 %
- Rohrmaterial
- Kupfer CU
- Stahl FE
- Edelstahl VA
- Aluminium AL
- Messing ME
- Gusseisen CI
- Eisen FE
- Nickel NI
- Titan TI
- Zink ZI
- Acryl AC
- Polyethylen PE
- Polypropylen PP
- Polyvinylchlorid PVC
- Nylon NY
- Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials)
- Innenauskleidung des Rohrs
- Keine Auskleidung
- Benutzerdefiniert
- Epoxidharz
- Gummi
- Mörtel
- Polystyrol PS
- Polyethylen PE
- Polytetrafluorethylen PTFE
- Polyurethan PU
- Polypropylen PP
- Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres)
- Messparameter Flussgeschwindigkeit, Volumenstrom und Volumen
- Einheiten (Maße) mm, in
- Einheiten (Flussgeschwindigkeit) m/s, ft/s
- Einheiten (Volumenstrom) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Zeitangabe Sekunden, Minuten, Stunden, Tage
- Einheiten (Volumen) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Weitere Spezifikationen
- Anzeige 2,8“ LCD
- Einheiten metrisch / imperial
- Menüsprachen Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Dänisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
- Betriebs- und Lagerbedingungen
- Temperatur: -20 … +65 °C
- Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
- Datenlogger 32 GB Speicherkapazität / 10 Millionen Messpunkte
- Schnittstelle USB (für Online-Messung, Auslesen des internen Speichers und zum Aufladen des Akkus)
- Schutzart IP52
- Spannungsversorgung
- Intern: LiPo-Akku (3,7 V, 2500 mAh)
- Extern: USB 5 VDC, 500 mA
- Betriebsdauer ca. 10 h
- Abmessungen 165 x 85 x 32 mm
- Gewicht 255 g
- Verpackungsart
Box
- Produkt-Art
Ultraschall-Sensor
- Typ
PCE-TDS 200 SL
- Betriebsspannung
5 V
- Betriebsspannung min.
5 V
- Betriebsspannung max.
5 V
- Betriebsspannungsbereich
5 V
- Besonderheiten
Mit Gehäuse
Anschlusshaube mit 2 Kabelverschraubungen
Anschlusshaube mit 2 Steckverbinder
- Anschluss
Kabelverschraubung
- Ansprechzeit
1 s
- Ausgänge
Analog Spannung
Analog
Zweidraht
- Gehäusefarbe
Schwarz
- Material-Eigenschaft
galvanisch verzinkt
rostfrei
- Gehäusematerial
Polystyrol (EPS)
Vollkunststoff
Gummi
Polymer
Plastik
PTFE
Kunststoff metallisiert
- Kabellänge
5 m
- Nenn-Durchmesser
6000 mm
- Min. Medien-Temperatur
-30 °C
- Max. Medien-Temperatur
160 °C
- Messgenauigkeit ±
1.5 %
- Messbereich (min.)
0 m/s
- Messbereich (max.)
32 m/s
- Messbereich
0 - 32 m/s
IP52
- Gewicht
255 g
- Min. Umgebungstemperatur
-20 °C
- Max. Umgebungstemperatur
65 °C
- Länge
165 mm
- Breite
32 mm
- Höhe
85 mm
- Abm.
(L x B x H) 165 x 32 x 85 mm
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813678 PCE Instruments Ultraschall-Durchflussmessgerät PCE-TDS 200 SL |4 Sensoren |32 GB Speicher (10 Mio. Messpunkte) |USB-C
Beschreibung
Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.
Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

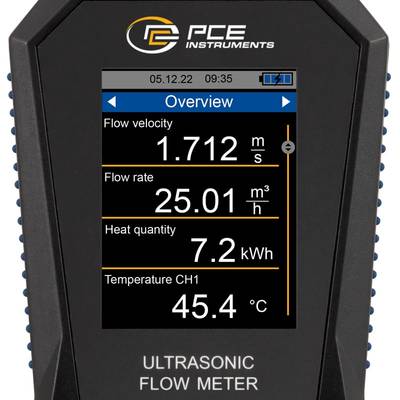

Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

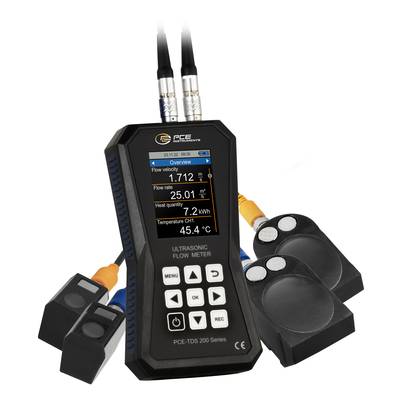

PCE-TDS 200 S SENSOR

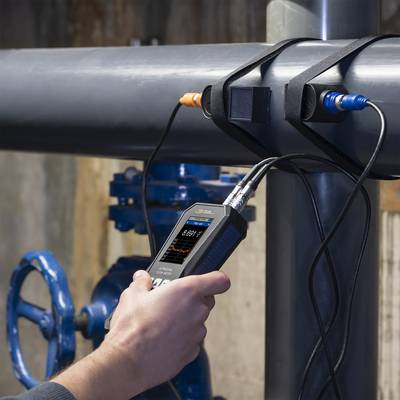

Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
PCE-TDS 200 L SENSOR

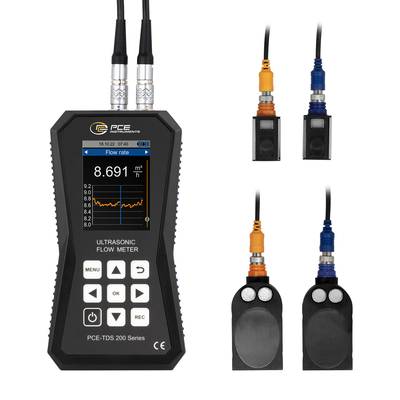

Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.
Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.
Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.
PCE-TDS 200 S SENSOR
Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
PCE-TDS 200 L SENSOR
Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
Ausführung
- Messbereich: ±32 m/s
- Auflösung: 0,001 m/s
- inkl. 4 Sensoren
- Sensor für Rohrdurchmesser: DN 15 … 100 / 20 … 108 mm, DN 300 ... 6000 mm
- für verschiedene Medien
- für verschiedene Rohrmaterialien
- Messparameter: Flussgeschwindigkeit, Volumenstrom und Volumen
- Schnittstelle: USB
- Datenlogger: 32 GB Speicherkapazität (10 Mio. Messpunkte)
- LiPo-Akku
Lieferumfang

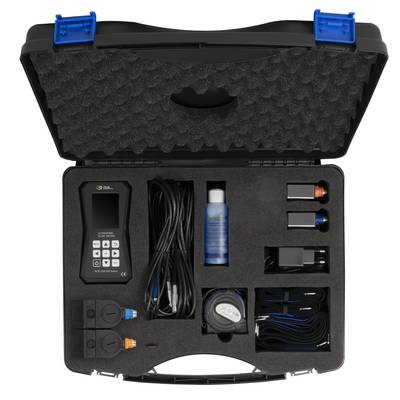

- 1 x Ultraschall Durchflussmessgerät PCE-TDS 200 SL
- 1 x Durchflusssensoren PCE-TDS 200 S SENSOR (Paar)
- 1 x Durchflusssensoren PCE-TDS 200 L SENSOR (Paar)
- 2 x 5 m Verbindungskabel
- 2 x lösbarer Kabelbinder
- 1 x Netzteil
- 1 x USB-C Kabel
- 1 x Ultraschall-Kontaktgel
- 1 x PCE-Maßband
- 1 x Kunststoffkoffer
- 1 x Bedienungsanleitung
Hinweise
