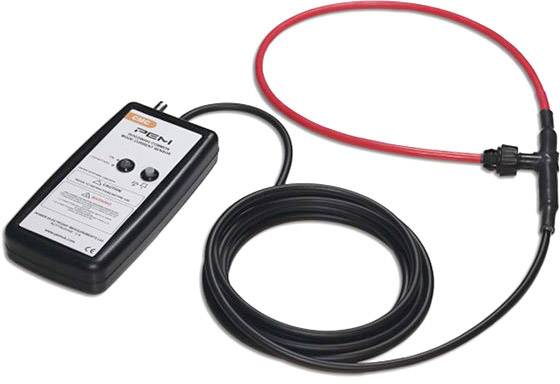

PEM CMC03 B/2.5/500 Stromzangenadapter Messbereich A/AC (Bereich): 75 A (max) flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 2.587,50
3
2% = € 63,13
€ 2.524,37
5
3% = € 88,23
€ 2.499,27
10
4% = € 105,05
€ 2.482,45
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 2.587,50 / Stück)
€ 2.587,50
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CMC Rogowskispule
- Spitzenstrom 75 A
- Empfindlichkeit 100 mV/A
- Genauigkeit 3%
- Schleifenlänge 500 mm
- Bandbreite bis 11MHz
Technische Daten
- Öffnungsbereich für Stromzange
500 mm
- Produkt-Art
Stromzangenadapter
Werksstandard (ohne Zertifikat)
- Messbereich A/AC max.
75 A
- Grundgenauigkeit
3 %
- Spannungs-Versorgung (Details)
4 x Batterie Typ AA 1.5 V
- Abm.
(L x B x H) 183 x 93 x 32 mm
- Breite
93 mm
- Höhe
32 mm
- Länge
183 mm
- Besonderheiten
flexibel
Dokumente & Downloads
Datenblatt
Datenblatt 2134401 PEM CMC03 B/2.5/500 Stromzangenadapter Messbereich A/AC (Bereich): 75 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2134401 PEM CMC03 B/2.5/500 Stromzangenadapter Messbereich A/AC (Bereich): 75 A (max) flexibel
Beschreibung
Die CMC – Rogowskispule befasst sich mit der Einsatzgebiet von ungewünschten Gleichtaktströmen in Systemen mit Wechselstrommotoren. Die CMC dient dabei als wichtiges Tool um diesen Effekt zu evaluieren und die passenden Gegenmaßnahmen einleiten zu können.
Anwendungsgebiete:
Wellenströmen an Motorantrieben
Wellenströmen an Generatoren
Antrieben mit variablen Frequenzumrichtern
Phasen- oder Fehlerströmen in Drehstromsystemen
Variable Frequenzumrichter (engl. VSD) welche zur Ansteuerung von Wechselstrommotoren genutzt werden können zu ungewollten Kopplungen großer, hochfrequenter PWM Signale mit den mechanischen Teilen des Motorlagers führen. Diese Entladeströme können zu Erwärmung und zu Funkenerosion an den mechanisch beweglichen Teilen des Motors führen. Letzten Endes können diese Entladeströme für vorzeitigen Ausfall und damit verbunden hohe Wartungs- wie Stillstandszeiten verursachen.
Anwendungsgebiete:
Wellenströmen an Motorantrieben
Wellenströmen an Generatoren
Antrieben mit variablen Frequenzumrichtern
Phasen- oder Fehlerströmen in Drehstromsystemen
Variable Frequenzumrichter (engl. VSD) welche zur Ansteuerung von Wechselstrommotoren genutzt werden können zu ungewollten Kopplungen großer, hochfrequenter PWM Signale mit den mechanischen Teilen des Motorlagers führen. Diese Entladeströme können zu Erwärmung und zu Funkenerosion an den mechanisch beweglichen Teilen des Motors führen. Letzten Endes können diese Entladeströme für vorzeitigen Ausfall und damit verbunden hohe Wartungs- wie Stillstandszeiten verursachen.
Lieferumfang
- Grundgerät
- 0.5 m BNC Kabel
Hinweise
4 m Leitungslänge zwischen Spule und Integrator per Sonderbeschaffung verfügbar.
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
