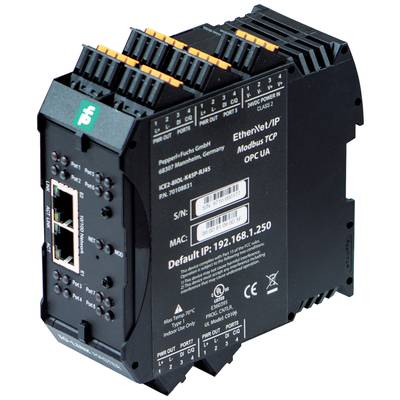

Pepperl+Fuchs 70108831 ICE2-8IOL-K45P-RJ45 I/O Modul IO-Link, Modbus, Ethernet/IP, Modbus-TCP, Industrial Ethernet, RJ-4
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 729,17 / Stück)
€ 729,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
I/O Modul
- Schnittstellen
IO-Link
Modbus
Ethernet/IP
Modbus-TCP
Industrial Ethernet
RJ-45
- Typ
ICE2-8IOL-K45P-RJ45
- Betriebsspannung
24 V/DC
- Max. Betriebstemperatur
70 °C
- Min. Betriebstemperatur
-40 °C
- Betriebstemperatur
-40 bis 70 °C
- Anzahl I/O
8
- Anzahl Eingänge
16 x
- Anzahl Ausgänge
8 x
- Abm.
(B x H) 45.2 mm x 118.2 mm
- Höhe
118.2 mm
- Breite
45.2 mm
- Herst.-Teilenr.
70108831
- Ausführung
ICE2-8IOL-K45P-RJ45
- Ausgänge
Max. 8 Digitalausgänge kurzschlussfest. Ausgangsstrom: max. 200 mA pro Port über C/Q (Pin 4)
- Eingänge
max. 200 mA pro Port über L+ (Pin 1) mA
- Schnittstellen
Industrial Ethernet. EtherNet/IP. Modbus TCP. OPC UA. MQTT. RJ45
- Stromaufnahme
155 mA
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627289 Pepperl+Fuchs 70108831 ICE2-8IOL-K45P-RJ45 I/O Modul IO-Link, Modbus, Ethernet/IP, Modbus-TCP, Industrial Ethernet, RJ-4
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627289 Pepperl+Fuchs 70108831 ICE2-8IOL-K45P-RJ45 I/O Modul IO-Link, Modbus, Ethernet/IP, Modbus-TCP, Industrial Ethernet, RJ-4
Beschreibung
EtherNet/IP IO-Link-Master mit 8 Ein-/Ausgängen, DIN-Hutschiene, Push-In-Steckverbinder, Schnittstellentyp: Industrial Ethernet, Protokoll: EtherNet/IP + Modbus TCP + OPC UA, Übertragungsrate: 10/100 MBit/s, Anzahl/Typ: 8 x IO-Link Class A (X1 – X8)Konfigurierbar als:Max. 8 IO-Link und 8 DigitaleingängeMax. 16 DigitaleingängeMax. 8 Digitaleingänge und 8 Digitalausgänge kurzschlussfest, Umgebungstemperatur: -40 ... 70 °C (-40 ... 158 °F), Schutzart: IP20, Anschluss: Stromversorgung Push-in-Steckverbinder Feldbus RJ45 Ein-/Ausgänge Push-In-Steckverbinder, Befestigung: Hutschiene
Ausführung
- Allgemeine Daten
- UL File Number: E360395
- Anzeigen/Bedienelemente
- LED-Anzeige: siehe Handbuch
- Elektrische Daten
- Bemessungsbetriebsspannung: 18 ... 30 V DC
- Allgemeine Informationen: Redundante Spannungsversorgung
- Nennspannung: 24 V DC
- Nennstrom: 3,7 A
- Stromaufnahme: typ. 155 mA
- Strombelastbarkeit: Summenstrom 3,2 A pro Modul
- Schnittstelle 1
- Schnittstellentyp: Industrial Ethernet
- Physikalisch: RJ45
- Protokoll: EtherNet/IP + Modbus TCP + OPC UA + MQTT | Modbus max. PDI: 33 Mal pro Sekunde | OPC UA max. PDI-Aktualisierungsrate: 20 Mal pro Sekunde | MQTT max. PDI-Aktualisierungsrate: 10 Mal pro Sekunde
- Übertragungsrate: 10/100 MBit/s
- Ein-/Ausgänge
- Anzahl/Typ: 8 x IO-Link Class A (X1 – X8) | Konfigurierbar als: | Max. 8 IO-Link und 8 Digitaleingänge | Max. 16 Digitaleingänge | Max. 8 Digitaleingänge und 8 Digitalausgänge | kurzschlussfest
- Sensorversorgung: max. 200 mA pro Port über L+ (Pin 1)
- Ausgangsstrom: max. 200 mA pro Port über C/Q (Pin 4)
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
- Normenkonformität
- Schutzart: EN 60529
- Feldbusstandard: Typ 1 gemäß IEC 61131-2, EN 61131-9
- Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 / CSA C22.2 Nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
- Störaussendung: EN 61000-6-4, FCC Abschnitt 15, Unterabschnitt B, ICES-001, AS/NZS CISPR 11
- Störfestigkeit: EN 61000-6-2 , EN 61131-2 , EN 61131-9
- Schockfestigkeit: EN 60068-2-27
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Relative Luftfeuchtigkeit: max. 95 %
- Einsatzhöhe: 0 ... 2000 m
- Schock- und Stoßfestigkeit: 15 g, 11 ms, Halbsinus
- Vibrationsfestigkeit: 5–8 Hz, 3,5 mm Verdrängung, 8,4–150 Hz, 1,0 g Beschleunigung
- Mechanische Daten
- Gehäuselänge: 113,6 mm
- Gehäusebreite: 45,2 mm
- Gehäusehöhe: 118,2 mm
- Schutzart: IP20
- Anschluss: Stromversorgung Push-in-Steckverbinder | Feldbus RJ45 | Ein-/Ausgänge Push-In-Steckverbinder
- Material
- Gehäuse: Polyamid, UL94V-0
- Masse: 250 g
- Bauform: Schaltschrankmodul
- Befestigung: Hutschiene
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik EIP/MOD-Feldbusmodul ICE2-8IOL-K45P-RJ45, Verpackungseinheit: 1 Stk., EAN: 4050143395491
