Pepperl+Fuchs Fabrik Abzweigdose Ex e
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Produkt-Art
Abzweigdose
- Montageart
Aufputz
- Inhalt
1 St.
- Herstellerfarbe
Schwarz
- Abm.
(L x B x H) 129 x 129 x 85 mm
- Länge
129 mm
- Breite
129 mm
- Höhe
85 mm
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630251 Pepperl+Fuchs Fabrik Abzweigdose Ex e
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630251 Pepperl+Fuchs Fabrik Abzweigdose Ex e
Beschreibung

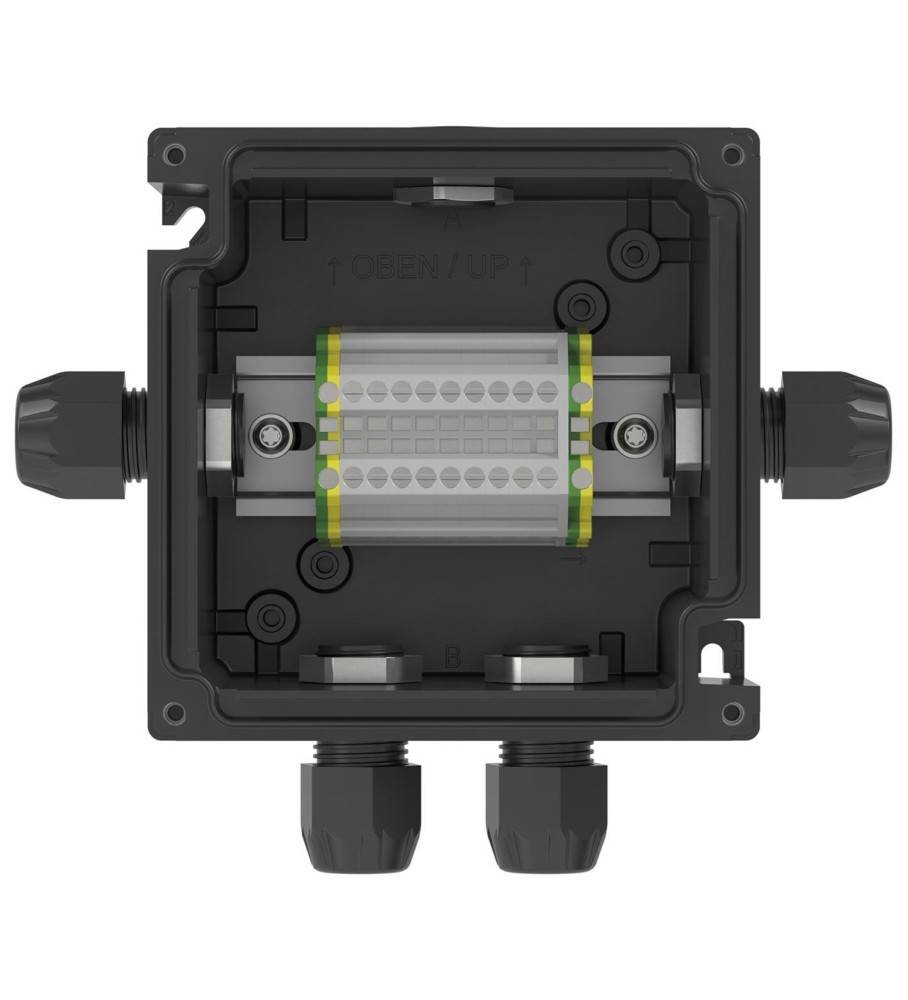

Pepperl+Fuchs Fabrik Abzweigdose Ex e GR.TJE.13.1#70108692
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Abzweigdose Ex e GFPTyp:GR.TJE.13.1#70108692Werkstoff:KunststoffAusführung der Oberfläche:sonstigeSchutzart (IP):IP66Für Ex-Zone Gas:1, 2Für Ex-Zone Staub:21, 22
Pepperl+Fuchs Fabrik Abzweigdose Ex e GR.TJE.13.1#70108692: weitere Details
Kohlenstoffangereicherter antistatischer glasfaserverstärkter Polyester, Montage in Zone 1, Zone 2, Zone 21 und Zone 22, Ex-e- und Ex-tb-zertifiziert, 129 mm x 129 mm x 85 mm, Modernes Design mit hoher Schlagfestigkeit, Geringer Installationsaufwand durch leicht zugängliche Befestigungspunkte, Einfaches Abnehmen des Deckels ohne Beschädigung durch mehrere Öffnungspunkte, Oberseite Blindverschraubung Polyamid, 1x M20 EAN: 4050143428939
Geliefert wird: Pepperl+Fuchs Fabrik Abzweigdose Ex e GFP GR.TJE.13.1#70108692, Verpackungseinheit: 1 Stk., EAN: 4050143428939
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Abzweigdose Ex e GFPTyp:GR.TJE.13.1#70108692Werkstoff:KunststoffAusführung der Oberfläche:sonstigeSchutzart (IP):IP66Für Ex-Zone Gas:1, 2Für Ex-Zone Staub:21, 22
Pepperl+Fuchs Fabrik Abzweigdose Ex e GR.TJE.13.1#70108692: weitere Details
Kohlenstoffangereicherter antistatischer glasfaserverstärkter Polyester, Montage in Zone 1, Zone 2, Zone 21 und Zone 22, Ex-e- und Ex-tb-zertifiziert, 129 mm x 129 mm x 85 mm, Modernes Design mit hoher Schlagfestigkeit, Geringer Installationsaufwand durch leicht zugängliche Befestigungspunkte, Einfaches Abnehmen des Deckels ohne Beschädigung durch mehrere Öffnungspunkte, Oberseite Blindverschraubung Polyamid, 1x M20 EAN: 4050143428939
Geliefert wird: Pepperl+Fuchs Fabrik Abzweigdose Ex e GFP GR.TJE.13.1#70108692, Verpackungseinheit: 1 Stk., EAN: 4050143428939
Ausführung
- Elektrische Daten
- Betriebsspannung: 690 V AC / DC max. für ATEX / IECEx |
- Mechanische Daten
- Gehäusedeckel: komplett abnehmbar
- Befestigung Deckel
- Schrauben: M4-Edelstahl-Kreuzschlitzschraube mit verlängertem Schlitz
- Anzahl: 4
- Anzugsdrehmoment: 3,5 Nm
- Deckeldichtung: geschäumtes Silikon
- Schutzart: IP66
- Kabeleingang: Durchgangsbohrungen
- Leitungseinführungen Seite A
- M20 Anzahl: 1
- M20 Serie: Blindverschraubung
- M20 Typ: SP.PE.M20.*
- Leitungseinführungen Seite B
- M20 Anzahl: 2
- M20 Serie: Kabelverschraubungen, Kunststoff
- M20 Typ: CG.PEDS1.M20.*
- M20 Klemmbereich: 6 ... 12 mm
- Leitungseinführungen Seite C
- M20 Anzahl: 1
- M20 Serie: Kabelverschraubungen, Kunststoff
- M20 Typ: CG.PEDS1.M20.*
- M20 Klemmbereich: 6 ... 12 mm
- Leitungseinführungen Seite D
- M20 Anzahl: 1
- M20 Serie: Kabelverschraubungen, Kunststoff
- M20 Typ: CG.PEDS1.M20.*
- M20 Klemmbereich: 6 ... 12 mm
- Klemmenbestückung
- Ausrichtung Hutschiene: horizontal
- Anzahl Hutschienen horizontal: 1
- Nutzbare Länge pro horizontaler Hutschiene: 67,5 mm
- Klemmentyp: 9 x UT 2,5 | 2 x UT 2,5 PE
- Klemmenkapazität: 2,5 mm2
- Material
- Umgehäuse: kohlenstoffangereicherter antistatischer glasfaserverstärkter Polyester (GFP)
- Finish: Eigenfarbe schwarz
- Masse: ca. 0,61 kg
- Abmessungen
- Außenmaß (A): 129 mm
- Außenmaß (B): 129 mm
- Außenmaß (C): 85 mm
- Innenmaß (D): 106 mm
- Innenmaß (E): 106 mm
- Innenmaß (F): 68 mm
- Abstand Befestigungsbohrungen (G): 96 mm
- Abstand Befestigungsbohrungen (H): 114 mm
- Durchmesser Befestigungsbohrung (J): 5 mm
- Stärke Befestigungslaschen (N): 13 mm
- Befestigung: 2 Schrauben
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 55 °C (-40 ... 131 °F)
- Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
- EU-Baumusterprüfbescheinigung: CML 17 ATEX 3255X |
- Kennzeichnung: ATEX II 2 GD | Ex eb IIC T* Gb | Ex tb IIIC T** °C Db | T6/T80 °C @ Ta +40 °C | T5/T95 °C @ Ta +55 °C
- Internationale Zulassungen
- IECEx-Zulassung: IECEx CML 17.0144X
- Konformität
- Schutzart: EN60529
- Allgemeine Informationen
- Ergänzende Informationen: Beachten Sie, soweit zutreffend, die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen, Konformitätserklärungen, Konformitätsbescheinigungen und Betriebsanleitungen.
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Abzweigdose Ex e GFP GR.TJE.13.1#70108692, Verpackungseinheit: 1 Stk., EAN: 4050143428939
