Name: Pepperl+Fuchs Fabrik Reflexionslichtschranke
Brand: Pepperl+Fuchs
SKU: 2627769
Availability: BackOrder

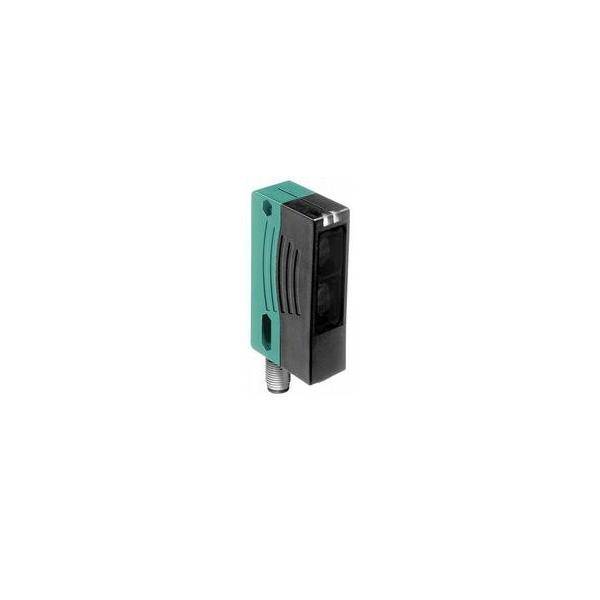

Pepperl+Fuchs Fabrik Reflexionslichtschranke-0

Ein rechteckiger, zweifarbiger Sensor mit grüner und schwarzer Oberfläche, verwendet für Lichtschrankenanwendungen.

1/2

Produkt-Art

Reflexions-Lichtschranke

Funktionen

hellschaltend

Betriebsspannung max.

30 V/DC

Anschluss

M12, 4 polig

Typ

801765

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 163,69

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Reflexions-Lichtschranke

Typ: 801765

Funktionen: hellschaltend

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Ansprechzeit: 1 ms

Ausgänge: PNP

Schalt-Frequenz: 500 Hz

Anschluss: M12, 4 polig

Gehäusematerial: ABS

Sendertyp: LED Rot

Wellenlänge: 660 nm

: 8 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 60 °C

Länge: 54.3 mm

Breite: 25.8 mm

Höhe: 88 mm

Tiefe: 54.3 mm

Abm.: (L x B x H) 54.3 x 25.8 x 88 mm

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627769 Pepperl+Fuchs Fabrik Reflexionslichtschranke

Beschreibung

Pepperl+Fuchs Fabrik Reflexionslichtschranke RL29-55-V/25/73c/136

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Pepperl+Fuchs FabrikBezeichnung:Reflexionslichtschranke Typ:RL29-55-V/25/73c/136Vorausfallmeldung:neinMit Zeitfunktion:neinMax. Schaltabstand:8000 mmMit Reflektor:neinAnalogausgang 0 V ... 10 V:neinAnalogausgang 0 mA ... 20 mA:neinAnalogausgang 4 mA ... 20 mA:neinAnalogausgang -10 V ... +10 V:neinMit Kommunikationsschnittstelle Analog:neinMit Kommunikationsschnittstelle AS-Interface:neinMit Kommunikationsschnittstelle CANOpen:neinMit Kommunikationsschnittstelle DeviceNet:neinMit Kommunikationsschnittstelle Ethernet:neinMit Kommunikationsschnittstelle INTERBUS:neinMit Kommunikationsschnittstelle PROFIBUS:neinMit Kommunikationsschnittstelle RS-232:neinMit Kommunikationsschnittstelle RS-422:neinMit Kommunikationsschnittstelle RS-485:neinMit Kommunikationsschnittstelle SSD:neinMit Kommunikationsschnittstelle SSI:neinAusführung des elektrischen Anschlusses:Steckverbinder M12Ausführung des Schaltausgangs:PNP/NPNGehäusebauform:QuaderBreite des Sensors:25,8 mmHöhe des Sensors:88 mmLänge des Sensors:54,3 mmWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:KunststoffSpannungsart:DCLichtart:Rotlicht polarisiert
Pepperl+Fuchs Fabrik Reflexionslichtschranke RL29-55-V/25/73c/136: weitere Details
Betriebsreichweite: 0,4 ... 6 m, Lichtsender: LED, 660 nm, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, Schaltungsart: hellschaltend, Anschluss: Kunststoffstecker M12 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC , class 2, Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F) EAN: 4050143163021

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke RL29-55-V/25/73c/136, Verpackungseinheit: 1 Stk., EAN: 4050143163021

Ausführung

Allgemeine Daten
Betriebsreichweite: 0,4 ... 6 m
Grenzreichweite: 8 m
Referenzobjekt: Reflektor H85
Lichtsender: LED, 660 nm
Lichtart: rot, Wechsellicht
Polarisationsfilter: ja
Lichtfleckdurchmesser: ca. 130 mm im Abstand von 6 m
Öffnungswinkel: Sender: 1,2 ° , Empfänger: 2 °
Fremdlichtgrenze: 80000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 1982,2 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Funktionsanzeige: LED gelb, leuchtet bei freiem Lichtstrahl , blinkt bei Unterschreiten der Funktionsreserve
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC , class 2
Welligkeit: 10 %
Leerlaufstrom: ≤ 30 mA
Ausgang
Schaltungsart: hellschaltend
Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA
Schaltfrequenz: 500 Hz
Ansprechzeit: 1 ms
Konformität
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
UL-Zulassung: cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Zulassungen: CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclosure)
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F)
Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite: 25,8 mm
Gehäusehöhe: 88 mm
Gehäusetiefe: 54,3 mm
Schutzart: IP65
Anschluss: Kunststoffstecker M12 x 1, 4-polig
Material
Gehäuse: Kunststoff ABS
Lichtaustritt: Kunststoff
Masse: 70 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke RL29-55-V/25/73c/136, Verpackungseinheit: 1 Stk., EAN: 4050143163021

Beschreibung

Ausführung

Allgemeine Daten
Betriebsreichweite: 0,4 ... 6 m
Grenzreichweite: 8 m
Referenzobjekt: Reflektor H85
Lichtsender: LED, 660 nm
Lichtart: rot, Wechsellicht
Polarisationsfilter: ja
Lichtfleckdurchmesser: ca. 130 mm im Abstand von 6 m
Öffnungswinkel: Sender: 1,2 ° , Empfänger: 2 °
Fremdlichtgrenze: 80000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 1982,2 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Funktionsanzeige: LED gelb, leuchtet bei freiem Lichtstrahl , blinkt bei Unterschreiten der Funktionsreserve
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC , class 2
Welligkeit: 10 %
Leerlaufstrom: ≤ 30 mA
Ausgang
Schaltungsart: hellschaltend
Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA
Schaltfrequenz: 500 Hz
Ansprechzeit: 1 ms
Konformität
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
UL-Zulassung: cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Zulassungen: CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclosure)
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F)
Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite: 25,8 mm
Gehäusehöhe: 88 mm
Gehäusetiefe: 54,3 mm
Schutzart: IP65
Anschluss: Kunststoffstecker M12 x 1, 4-polig
Material
Gehäuse: Kunststoff ABS
Lichtaustritt: Kunststoff
Masse: 70 g
