Pepperl+Fuchs Fabrik Sensor 317294
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
2-D-LiDAR-Sensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
200 m
Datenblatt (PDF)
Anzahl
Gesamt
€ 10.500,41
steuerfreie IGL
€ 7,91
Nur noch 10 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Verpackungsart
Piece
- Produkt-Art
2-D-LiDAR-Sensor
- Typ
Pepperl+Fuchs Fabrik
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltstrom (max.)
100 mA
- Sendertyp
Laserdiode
- Strahldurchmesser
25 mm
- Laser-Klasse
1
- Ausgänge
Digital
- Auflösung
1 mm
- Reichweite min. (im Freifeld)
0.1 m
200 m
IP67
- Min. Temperatur
-30 °C
- Max. Temperatur
50 °C
- Länge
106 mm
- Breite
106 mm
- Höhe
116.5 mm
- Abm.
(L x B x H) 106 x 106 x 116.5 mm
- Gewinde-Typ Anschlussseite
M12 x 1
- Herst.-Teilenr.
317294
- Polzahl
4
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627621 Pepperl+Fuchs Fabrik Sensor 317294
Beschreibung

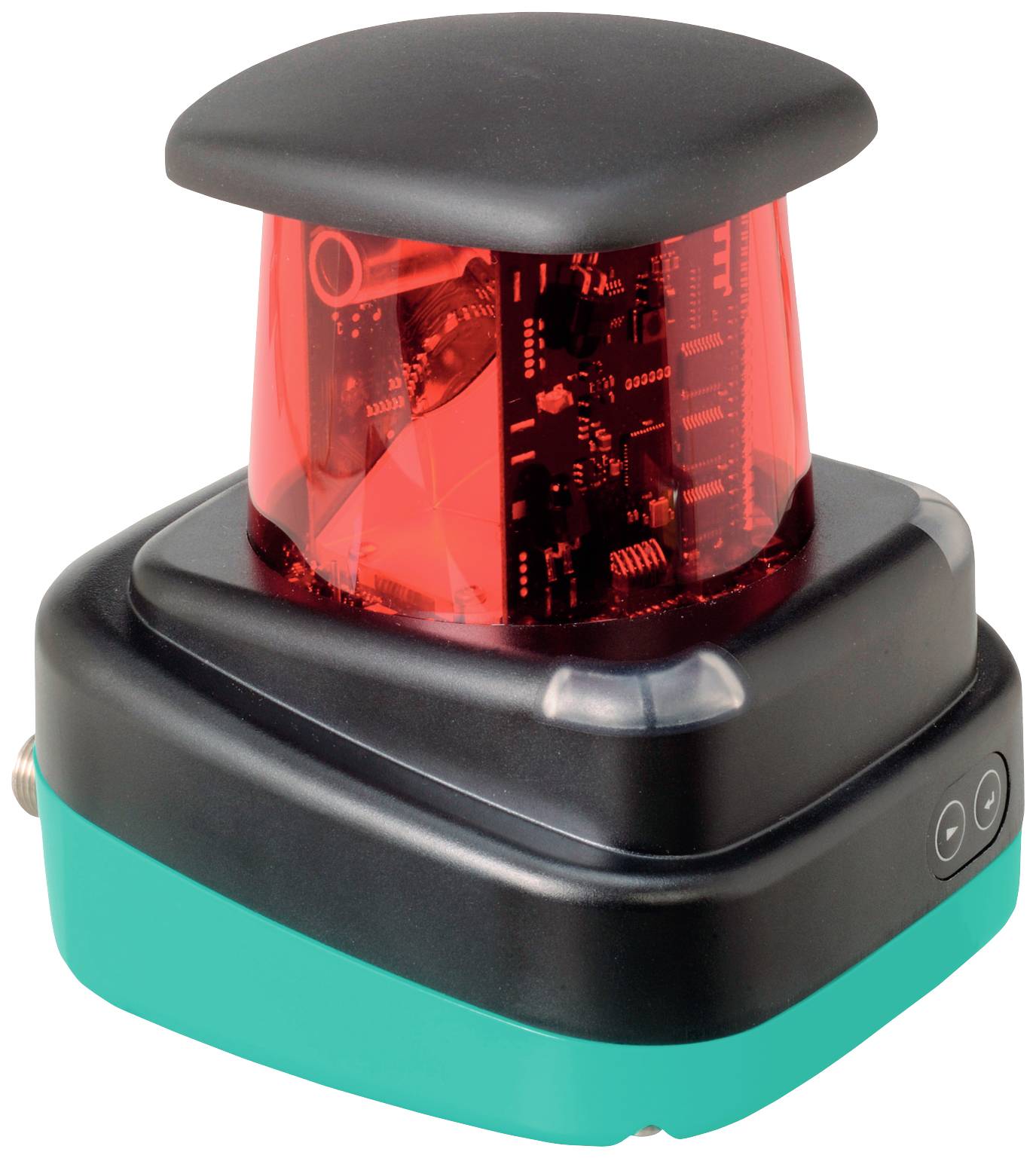

Pepperl+Fuchs Fabrik Sensor 317294
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Sensor 2-D-LiDARTyp:317294Abtastprinzip:ReflexionssystemBreite des Sensors:106 mmHöhe des Sensors:116,5 mmLänge des Sensors:106 mmLaserschutzklasse:Klasse 1Lichtart:InfrarotlichtSchutzart (IP):IP67Spannungsart:DCWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:Kunststoff
Pepperl+Fuchs Fabrik Sensor 317294: weitere Details
R2000 UHD, 2-D-LiDAR-Sensor für exakte und hochdynamische Positionsbestimmung, Messbereich bis 60 m auf Objekt, Ethernet, Große Reichweite, Sehr hohe Winkelauflösung, Infrarotlicht, Tiefkühlanwendungen, Messverfahren PRT (Pulse Ranging Technology) EAN: 4050143381333
Geliefert wird: Pepperl+Fuchs Fabrik Sensor 2-D-LiDAR 317294, Verpackungseinheit: 1 Stk., EAN: 4050143381333
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Sensor 2-D-LiDARTyp:317294Abtastprinzip:ReflexionssystemBreite des Sensors:106 mmHöhe des Sensors:116,5 mmLänge des Sensors:106 mmLaserschutzklasse:Klasse 1Lichtart:InfrarotlichtSchutzart (IP):IP67Spannungsart:DCWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:Kunststoff
Pepperl+Fuchs Fabrik Sensor 317294: weitere Details
R2000 UHD, 2-D-LiDAR-Sensor für exakte und hochdynamische Positionsbestimmung, Messbereich bis 60 m auf Objekt, Ethernet, Große Reichweite, Sehr hohe Winkelauflösung, Infrarotlicht, Tiefkühlanwendungen, Messverfahren PRT (Pulse Ranging Technology) EAN: 4050143381333
Geliefert wird: Pepperl+Fuchs Fabrik Sensor 2-D-LiDAR 317294, Verpackungseinheit: 1 Stk., EAN: 4050143381333
Ausführung
- Allgemeine Daten
- Messbereich: 0,1 … 20 m (sw 10 %) | 0,1 … 60 m (ws 90 %) | 0,1 … 200 m (Reflektor) | min. Reflektivität 1,8%
- Lichtsender: Laserdiode
- Lichtart: infrarot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERSTRAHLUNG , NICHT IN DEN STRAHL BLICKEN
- Laserklasse: 1
- Wellenlänge: 905 nm
- Strahldivergenz: transversal 2 mrad , longitudinal 10 mrad
- Impulsdauer: 5 ns
- Wiederholrate: 250 kHz
- max. Puls Energie: < 94 nJ
- Messverfahren: Pulse Ranging Technology (PRT)
- Scanrate: 10 ... 50 s-1
- Scanwinkel: 360°
- Lichtfleckdurchmesser: 25 mm x 105 mm bei 10 m
- Filter: Maximum, Mittelwert, Median, Remission
- Fremdlichtgrenze: 50000 Lux
- Auflösung: 1 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 75 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün
- Datenflussanzeige: LED gelb: Ethernet aktiv | LED grün: Ethernet link
- Funktionsanzeige: LED rot: Fehler | LED gelb: Q1 + Q2
- Bedienelemente: 2 Taster
- Parametrieranzeige: 24 x 252 Pixel , rot
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V
- Welligkeit: 10 % innerhalb der Versorgungstoleranz
- Leerlaufstrom: ≤ 400 mA / 24 V DC
- Leistungsaufnahme: < 10 W
- Bereitschaftsverzug: < 40 s
- Schnittstelle
- Schnittstellentyp: Fast Ethernet, 2 Schaltausgänge
- Protokoll: HTTP , TCP/IP und UDP/IP
- Eingang/Ausgang
- Ein-/Ausgangsart: 2 Ausgänge , unabhängig konfigurierbar , Kurzschluss/ verpolgeschützt
- Ausgang
- Schaltschwelle: low: Ua < 1 V, | high: Ua > Ub - 1 V
- Schaltstrom: 100 mA pro Ausgang
- Konformität
- Lasersicherheit: EN 60825-1:2014
- Normen- und Richtlinienkonformität
- Normenkonformität
- Produktnorm: IEC 60947-5-2
- Schock- und Stoßfestigkeit: EN 60068-2-6 EN 60068-2-27
- Messgenauigkeit
- Messgeschwindigkeit: 250000 Messungen/s
- Messwertrauschen: | typ. ± 12 mm (1 Sigma; max 20 mm) | bei deaktiviertem Messwertfilter
- Winkelauflösung: 0,014 °
- Absolute Genauigkeit: < 0,5 m: typ. ± 40 mm | > 0,5 m: typ. ± 30 mm | Reflektor: typ. ± 40 mm
- Reproduzierbarkeit: < 12 mm
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- Schutzklasse: III (Bemessungsspannung 50 V)
- UL-Zulassung: cULus Listed, Class 2 Power Source, Type 1 enclosure
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -30 ... 50 °C (-22 ... 122 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Relative Luftfeuchtigkeit: 95 % , keine Betauung
- Mechanische Daten
- Gehäusebreite: 106 mm
- Gehäusehöhe: 116,5 mm
- Schutzart: IP67
- Anschluss: M12x1 Stecker, 4-polig, Standard (Versorgung) , | M12x1 Stecker, 8-polig, A-codiert (MultiPort) , | M12x1 Buchse, 4-polig, D-codiert (LAN)
- Material
- Gehäuse: ABS + PC + Aluminium
- Lichtaustritt: PMMA
- Masse: ca. 0,8 kg
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Sensor 2-D-LiDAR 317294, Verpackungseinheit: 1 Stk., EAN: 4050143381333
