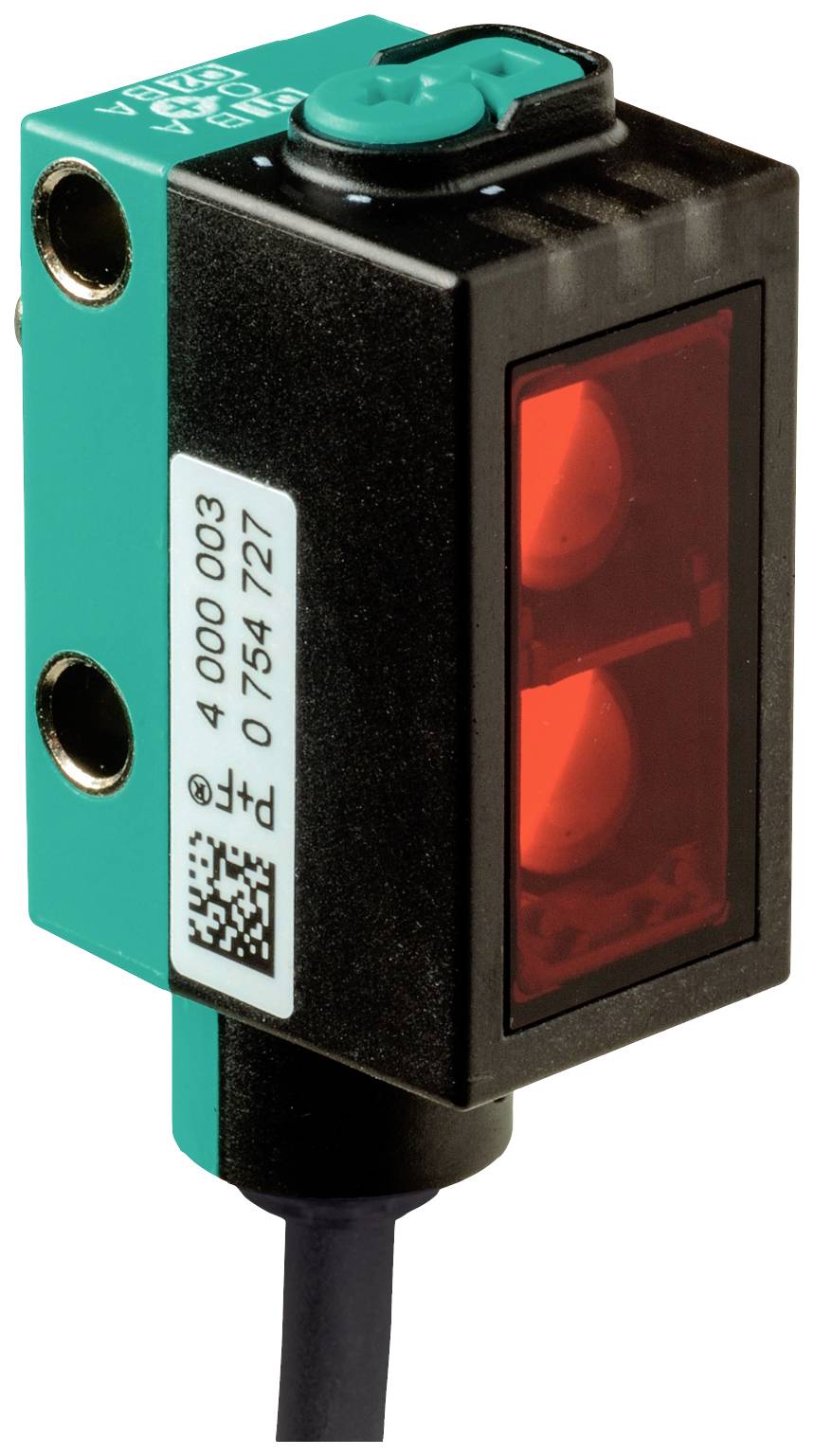

Pepperl+Fuchs OMT200-R101-EP-IO-0,3M-V3 Abstandssensor 1 St. Reichweite max. (im Freifeld): 200 mm (L x B x H) 18.3 x 13
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Abstandssensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
200 mm
Typ
OMT200-R101-EP-IO-0,3M-V3
Datenblatt (PDF)
Anzahl
Gesamt
€ 379,01
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Distanzsensor - Art-Nr. 267075-100211
- Produkt-Art
Abstandssensor
- Typ
OMT200-R101-EP-IO-0,3M-V3
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Besonderheiten
LED-Anzeige
- Sendertyp
LED Rot
- Strahldurchmesser
12 mm
- Ausgänge
PNP
NPN
- Auflösung
0.1 mm
- Reichweite min. (im Freifeld)
60 mm
200 mm
- Toleranz ±
1 %
- Kabellänge
0.3 m
IP67
IP69
IP69K
- Min. Temperatur
10 °C
- Max. Temperatur
60 °C
- Länge
18.3 mm
- Breite
13.9 mm
- Höhe
41.4 mm
- Abm.
(L x B x H) 18.3 x 13.9 x 41.4 mm
- Gewinde-Typ Anschlussseite
M8 x 1
- Herst.-Teilenr.
267075-100211
- Polzahl
3
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627588 Pepperl+Fuchs OMT200-R101-EP-IO-0,3M-V3 Abstandssensor 1 St. Reichweite max. (im Freifeld): 200 mm (L x B x H) 18.3 x 13
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627588 Pepperl+Fuchs OMT200-R101-EP-IO-0,3M-V3 Abstandssensor 1 St. Reichweite max. (im Freifeld): 200 mm (L x B x H) 18.3 x 13
Beschreibung
Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend, IO-Link , Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)
Ausführung
- Allgemeine Daten
- Messbereich: 60 ... 200 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Winkelabweichung: max. +/- 1,5 °
- Lichtfleckdurchmesser: ca. 12 mm im Abstand von 200 mm
- Öffnungswinkel: 4 °
- Fremdlichtgrenze: EN 60947-5-2 : 30000 Lux
- Auflösung: 0,1 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Geräteprofil: Smart Sensor
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 3 ms
- Prozessdatenbreite: Prozessdaten Eingang 3 ByteProzessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110905 (1116421)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend, IO-Link |
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Ansprechzeit: 2 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Messgenauigkeit
- Temperaturdrift: 0,05 %/K
- Aufwärmzeit: 5 min
- Reproduzierbarkeit: ≤ 1 %
- Linearitätsfehler: ± 1 %
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 41,4 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 17 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor 267075-100211, Verpackungseinheit: 1 Stk., EAN: 4050143225408
