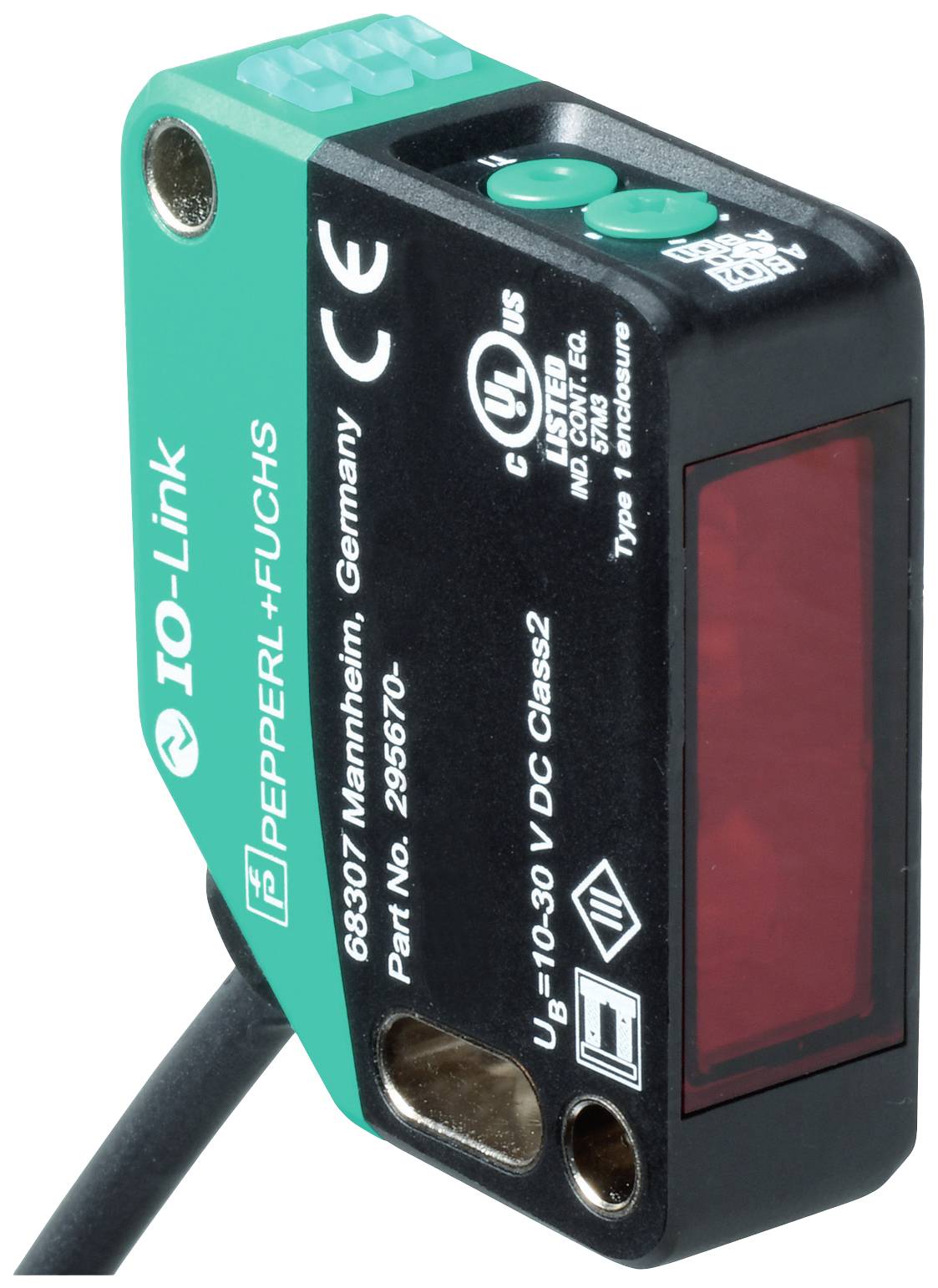

Pepperl+Fuchs OMT300-R200-UEP-IO-0,3M-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Abstandssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
300 mm
Typ
OMT300-R200-UEP-IO-0,3M-V31-L
Datenblatt (PDF)
Anzahl
Gesamt
€ 467,23
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Distanzsensor - Art-Nr. 295670-100323
- Produkt-Art
Abstandssensor
- Typ
OMT300-R200-UEP-IO-0,3M-V31-L
- Inhalt
1 St.
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Kontaktart
Analog
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Besonderheiten
LED-Anzeige
- Sendertyp
Laserdiode
- Strahldurchmesser
3 mm
- Laser-Klasse
1
- Ausgänge
PNP
NPN
- Auflösung
0.1 mm
- Reichweite min. (im Freifeld)
100 mm
300 mm
- Kabellänge
0.3 m
IP67
IP69
IP69K
- Min. Temperatur
10 °C
- Max. Temperatur
50 °C
- Länge
41.7 mm
- Breite
15 mm
- Höhe
50.6 mm
- Abm.
(L x B x H) 41.7 x 15 x 50.6 mm
- Gewinde-Typ Anschlussseite
M8 x 1
- Herst.-Teilenr.
295670-100323
- Polzahl
4
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627552 Pepperl+Fuchs OMT300-R200-UEP-IO-0,3M-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627552 Pepperl+Fuchs OMT300-R200-UEP-IO-0,3M-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7
Beschreibung
Lichtsender: Laserdiode, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang , 1 Analogausgang , kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link U - Pin2: Analogausgang 0 ... 10 V, Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig, Betriebsspannung: 18 ... 30 V DC, Umgebungstemperatur: 10 ... 50 °C (50 ... 122 °F)
Ausführung
- Allgemeine Daten
- Messbereich: 100 ... 300 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: Laserdiode
- Lichtart: rot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERLICHT , NICHT IN DEN STRAHL BLICKEN
- Laserklasse: 1
- Wellenlänge: 680 nm
- Strahldivergenz: > 5 mrad, d63 < 2,8 mm im Bereich 350 mm ... 800 mm
- Impulsdauer: 5,5 µs
- Wiederholrate: ca. 2,4 kHz
- max. Puls Energie: < 40 nJ
- Winkelabweichung: max. +/- 1,5 °
- Lichtfleckdurchmesser: ca. 3 mm im Abstand von 300 mm
- Öffnungswinkel: ca. 0,3 °
- Fremdlichtgrenze: EN 60947-5-2 : 45000 Lux
- Auflösung: 0,1 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 470 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 18 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 18 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Identification and Diagnosis | Smart Sensor Typ 0 / Typ 3.3
- Geräte-ID: 0x11190C (1120524)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 3 ms
- Prozessdatenbreite: Prozessdateneingang 4 Byte | Prozessdatenausgang 2 Bit
- "SIO Mode"-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link | U - Pin2: Analogausgang 0 ... 10 V
- Signalausgang: 1 Gegentaktausgang , 1 Analogausgang , kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Ansprechzeit: 2 ms
- Analogausgang
- Ausgangstyp: 1 Spannungsausgang: 0 ... 10 V
- Lastwiderstand: > 1 kΩ Spannungsausgang ; ≤ 470 Ω Stromausgang
- Erholzeit: 2 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Lasersicherheit: EN 60825-1:2014
- Messgenauigkeit
- Temperaturdrift: 0,05 %/K
- Aufwärmzeit: 5 min
- Reproduzierbarkeit: < 0.5 %
- Linearitätsfehler: 0.5 %
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- FDA-Zulassung: IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Umgebungsbedingungen
- Umgebungstemperatur: 10 ... 50 °C (50 ... 122 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 50,6 mm
- Gehäusetiefe: 41,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 41 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor 295670-100323, Verpackungseinheit: 1 Stk., EAN: 4050143366279
