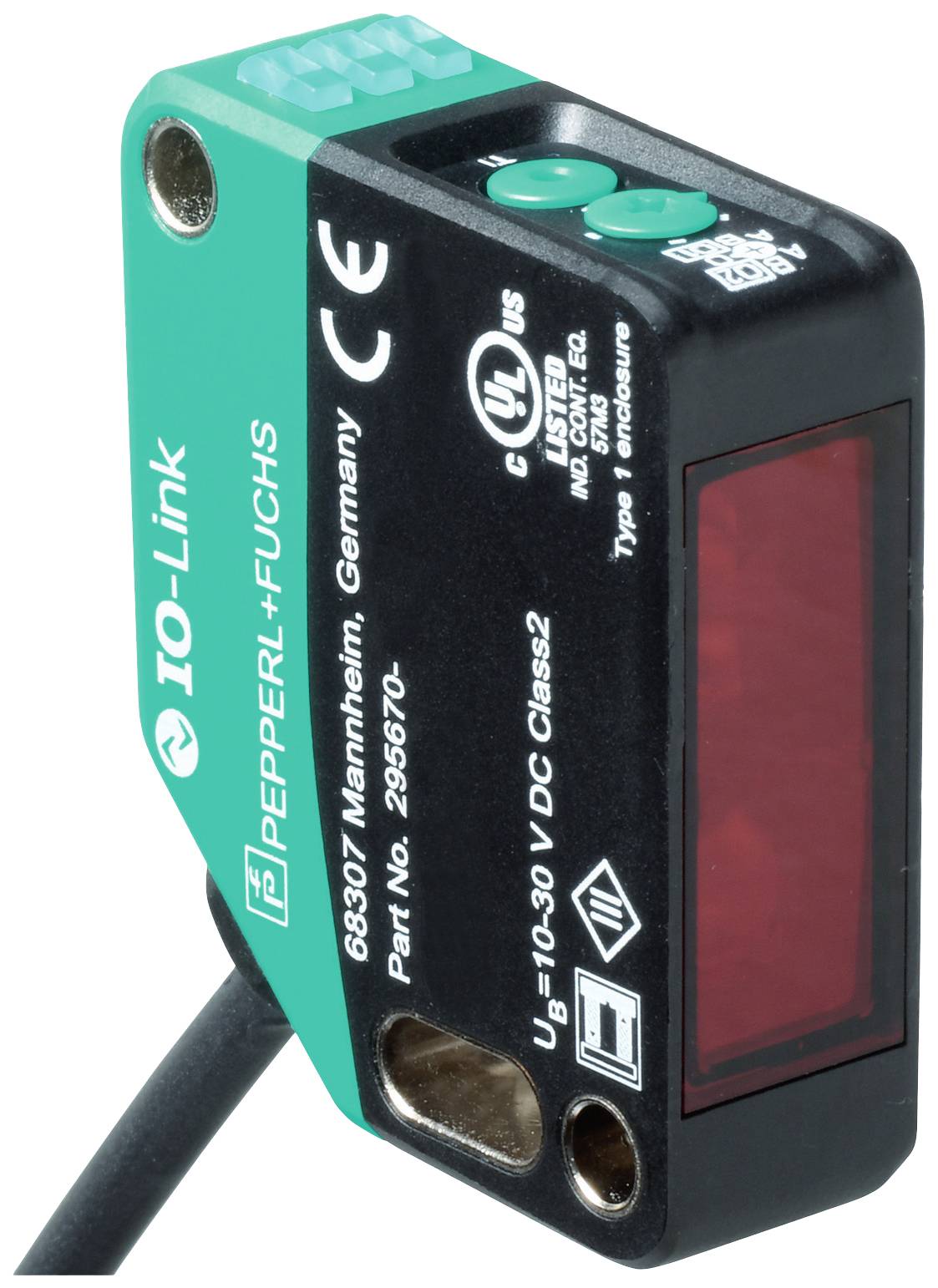

Pepperl+Fuchs OMT550-R200-IEP-IO-0,3M-V31 Abstandssensor 1 St. Reichweite max. (im Freifeld): 550 mm (L x B x H) 41.7 x
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Abstandssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
550 mm
Typ
OMT550-R200-IEP-IO-0,3M-V31
Datenblatt (PDF)
Anzahl
Gesamt
€ 410,11
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Distanzsensor - Art-Nr. 295670-100252
- Produkt-Art
Abstandssensor
- Typ
OMT550-R200-IEP-IO-0,3M-V31
- Inhalt
1 St.
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Sendertyp
LED Rot
- Strahldurchmesser
20 mm
- Ausgänge
PNP
NPN
- Auflösung
0.1 mm
- Reichweite min. (im Freifeld)
100 mm
550 mm
- Kabellänge
0.3 m
IP67
IP69
IP69K
- Min. Temperatur
10 °C
- Max. Temperatur
50 °C
- Länge
41.7 mm
- Breite
15 mm
- Höhe
50.6 mm
- Abm.
(L x B x H) 41.7 x 15 x 50.6 mm
- Gewinde-Typ Anschlussseite
M8 x 1
- Herst.-Teilenr.
295670-100252
- Polzahl
4
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627271 Pepperl+Fuchs OMT550-R200-IEP-IO-0,3M-V31 Abstandssensor 1 St. Reichweite max. (im Freifeld): 550 mm (L x B x H) 41.7 x
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627271 Pepperl+Fuchs OMT550-R200-IEP-IO-0,3M-V31 Abstandssensor 1 St. Reichweite max. (im Freifeld): 550 mm (L x B x H) 41.7 x
Beschreibung
Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang , 1 Analogausgang , kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link I - Pin2: Analogausgang 4...20 mA, Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig, Betriebsspannung: 18 ... 30 V DC, Umgebungstemperatur: 10 ... 50 °C (50 ... 122 °F)
Ausführung
- Allgemeine Daten
- Messbereich: 100 ... 550 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Winkelabweichung: max. +/- 1,5 °
- Lichtfleckdurchmesser: ca. 20 mm im Abstand von 550 mm
- Öffnungswinkel: 2,5 °
- Fremdlichtgrenze: EN 60947-5-2 : 45000 Lux
- Auflösung: 0,1 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 520 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 18 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Identification and Diagnosis | Smart Sensor Typ 0 / Typ 3.3
- Geräte-ID: 0x111902 (1120514)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 3 ms
- Prozessdatenbreite: Prozessdateneingang 4 Byte | Prozessdatenausgang 2 Bit
- "SIO Mode"-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link | I - Pin2: Analogausgang 4...20 mA
- Signalausgang: 1 Gegentaktausgang , 1 Analogausgang , kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Ansprechzeit: 2 ms , siehe Tabelle 1
- Analogausgang
- Ausgangstyp: 1 Stromausgang: 4 ... 20 mA
- Lastwiderstand: > 1 kΩ Spannungsausgang ; ≤ 470 Ω Stromausgang
- Erholzeit: 2 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Messgenauigkeit
- Temperaturdrift: 0,05 %/K
- Aufwärmzeit: 5 min
- Reproduzierbarkeit: ≤ 1 % , siehe Tabelle 1 |
- Linearitätsfehler: 0.75 %
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: 10 ... 50 °C (50 ... 122 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 50,6 mm
- Gehäusetiefe: 41,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 41 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor 295670-100252, Verpackungseinheit: 1 Stk., EAN: 4050143123117
