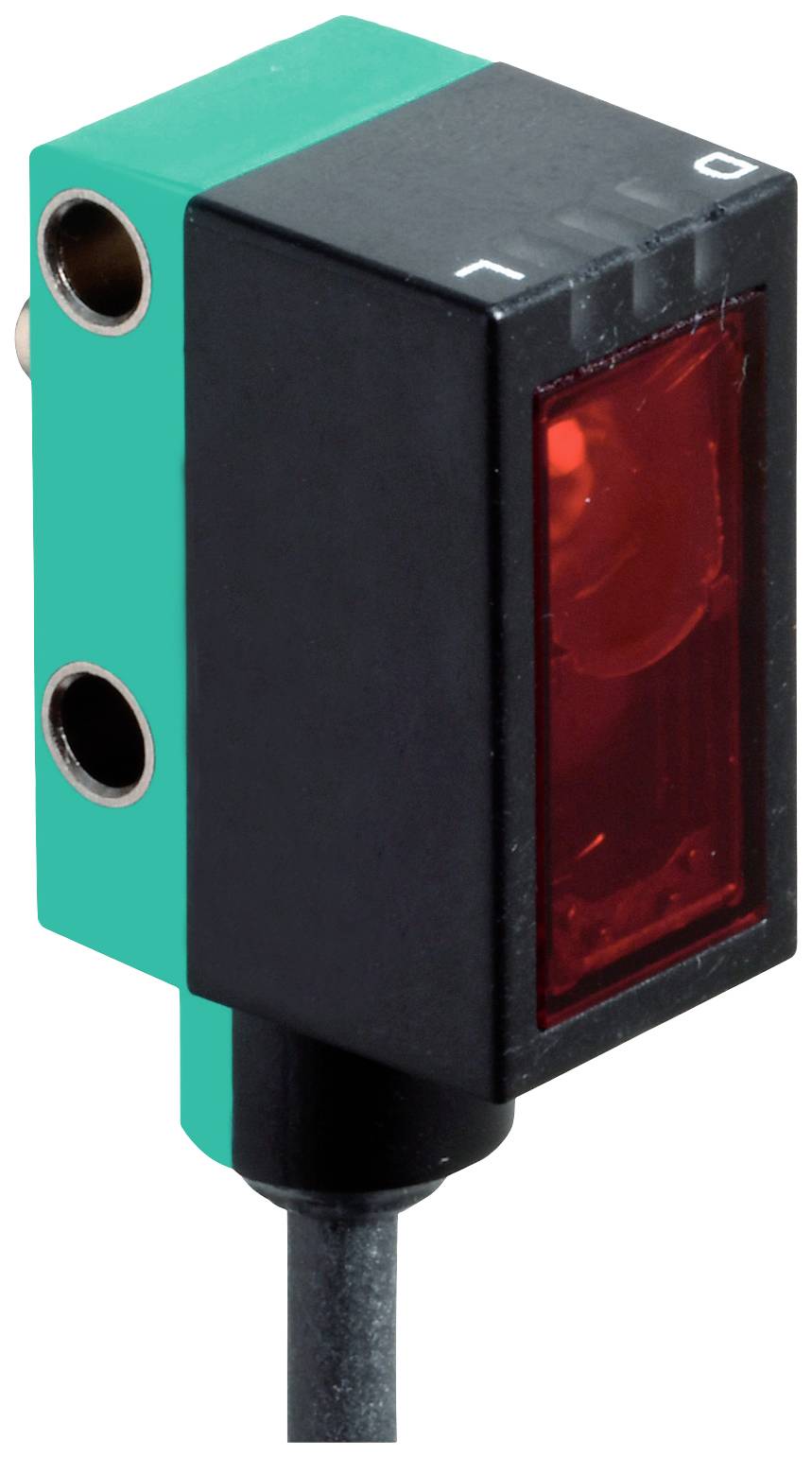

Pepperl+Fuchs Reflexions-Lichttaster OBT40-R101-2P1-IO 267075-100531 hellschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
hellschaltend
Betriebsspannung max.
30 V/DC
Anschluss
Kabel
Typ
OBT40-R101-2P1-IO
Datenblatt (PDF)
Anzahl
Gesamt
€ 167,34
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichttaster (HGA) - Art-Nr. 267075-100531
- Produkt-Art
Reflexions-Lichttaster
- Typ
OBT40-R101-2P1-IO
- Funktionen
hellschaltend
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Kontaktart
Antivalent
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
Kabel
- Kabellänge
2 m
- Gehäusematerial
Polycarbonat
- Material-Eigenschaft
Polycarbonat
- Sendertyp
LED Rot
50 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
31.9 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 31.9 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628847 Pepperl+Fuchs Reflexions-Lichttaster OBT40-R101-2P1-IO 267075-100531 hellschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628847 Pepperl+Fuchs Reflexions-Lichttaster OBT40-R101-2P1-IO 267075-100531 hellschaltend 1 St.
Beschreibung
Tastbereich: 10 ... 40 mm, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = BK ), Schaltungsart: C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend, Anschluss: Festkabel 2 m, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Allgemeine Daten
- Tastbereich: 10 ... 40 mm
- Tastbereich max.: 10 ... 50 mm
- Hintergrundausblendung: ab 50 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Schwarz-Weiß-Differenz (6%/90%): ca. 1 mm
- Lichtfleckdurchmesser: ca. 3 mm bei 40 mm
- Öffnungswinkel: ca. 5 °
- Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Objekt erkannt | statisch aus - Objekt nicht erkannt
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = BK )
- IO-Link-Version: 1.1
- Geräteprofil: Smart Sensor
- Geräte-ID: 0x110503 (1115395)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: | C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link | /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt | -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 31,9 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 2 m
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 36 g
- Kabellänge: 2 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGA OBT40-R101-2P1-IO, Verpackungseinheit: 1 Stk., EAN: 4050143351626
