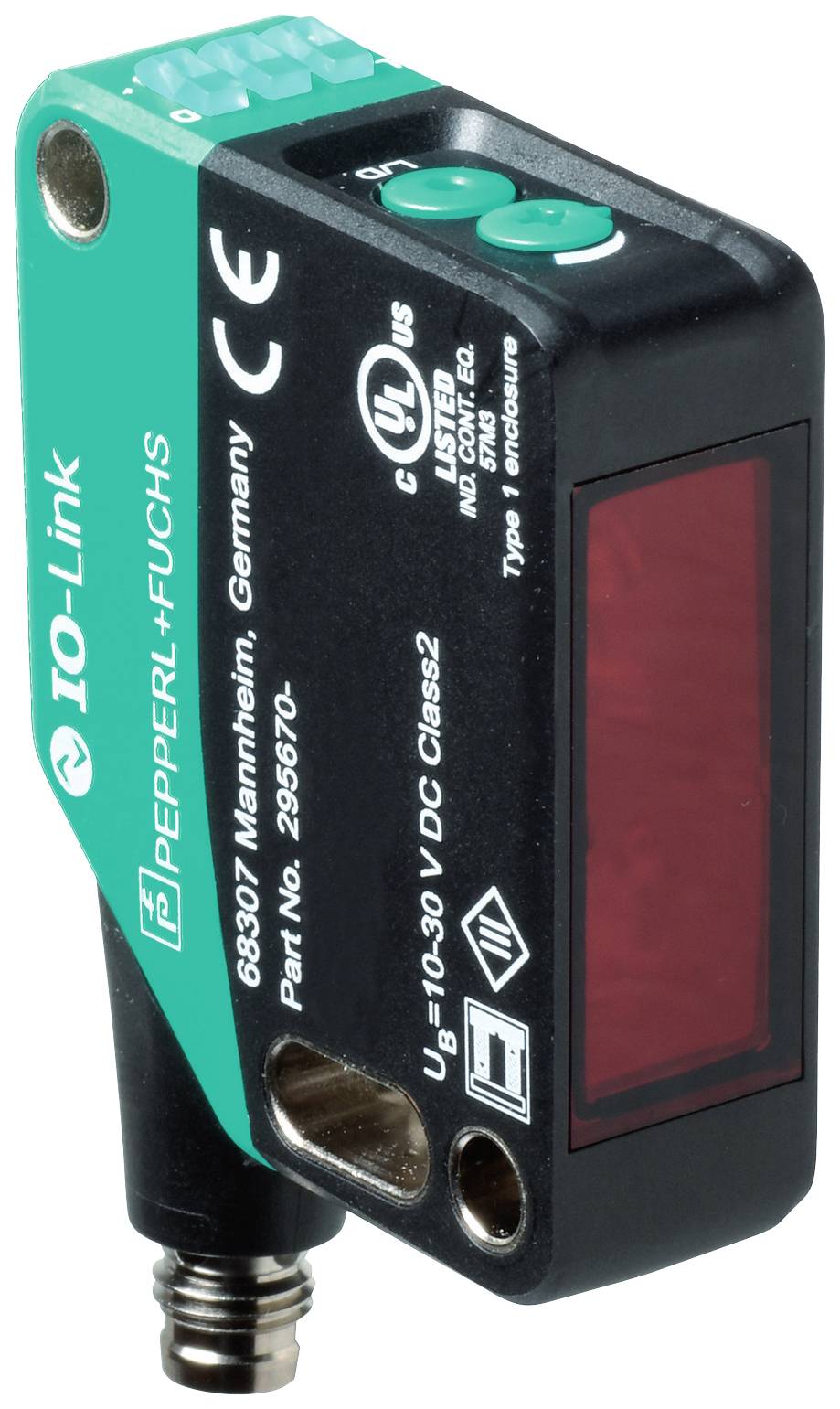

Pepperl+Fuchs Reflexions-Lichttaster OBT650-R200-EP-IO-V3-1T 295670-100114 Umschalter (Hell-EIN/Dunkel-EIN) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Reflexions-Lichttaster
Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
Betriebsspannung max.
30 V/DC
Anschluss
M8
Datenblatt (PDF)
Anzahl
Gesamt
€ 164,47
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Reflexionslichttaster (HGW) - Art-Nr. 295670-100114
- Verpackungsart
Single
- Produkt-Art
Reflexions-Lichttaster
- Typ
OBT650-R200-EP-IO-V3-1T
- Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Ausgänge
NPN, Schließer
PNP, Öffner
- Schalt-Frequenz
500 Hz
- Anschluss
M8
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
650 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
15 mm
- Höhe
50.6 mm
- Tiefe
41.7 mm
- Abm.
(B x H x T) 15 x 50.6 x 41.7 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628792 Pepperl+Fuchs Reflexions-Lichttaster OBT650-R200-EP-IO-V3-1T 295670-100114 Umschalter (Hell-EIN/Dunkel-EIN) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628792 Pepperl+Fuchs Reflexions-Lichttaster OBT650-R200-EP-IO-V3-1T 295670-100114 Umschalter (Hell-EIN/Dunkel-EIN) 1 St.
Beschreibung
Tastbereich: 10 ... 650 mm, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link , Anschluss: Gerätestecker M8 x 1, 3-polig, 90° drehbar, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastbereich: 10 ... 650 mm
- Tastbereich min.: 10 ... 100 mm
- Tastbereich max.: 10 ... 650 mm
- Einstellbereich: 100 ... 650 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Schwarz-Weiß-Differenz (6%/90%): < 6 % bei 650 mm
- Lichtfleckdurchmesser: ca. 20 mm x 20 mm im Abstand von 650 mm
- Öffnungswinkel: ca. 2 °
- Fremdlichtgrenze: EN 60947-5-2 : 70000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Hintergrund erkannt (Objekt nicht erkannt) statisch aus - Objekt erkannt
- Bedienelemente: Hell-/Dunkelumschalter
- Bedienelemente: Tastweiteneinsteller
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Identification and Diagnosis | Smart Sensor Typ 2.4
- Geräte-ID: 0x111701 (1120001)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
- "SIO Mode"-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link |
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 50,6 mm
- Gehäusetiefe: 41,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 3-polig, 90° drehbar
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 35 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGW OBT650R200-EPIOV3-1T, Verpackungseinheit: 1 Stk., EAN: 4050143290970
