Name: Pepperl+Fuchs Sensor Ultraschall Analog UC250-F77-IU-IO-5M Piece
Brand: Pepperl+Fuchs
SKU: 2627473
Availability: BackOrder

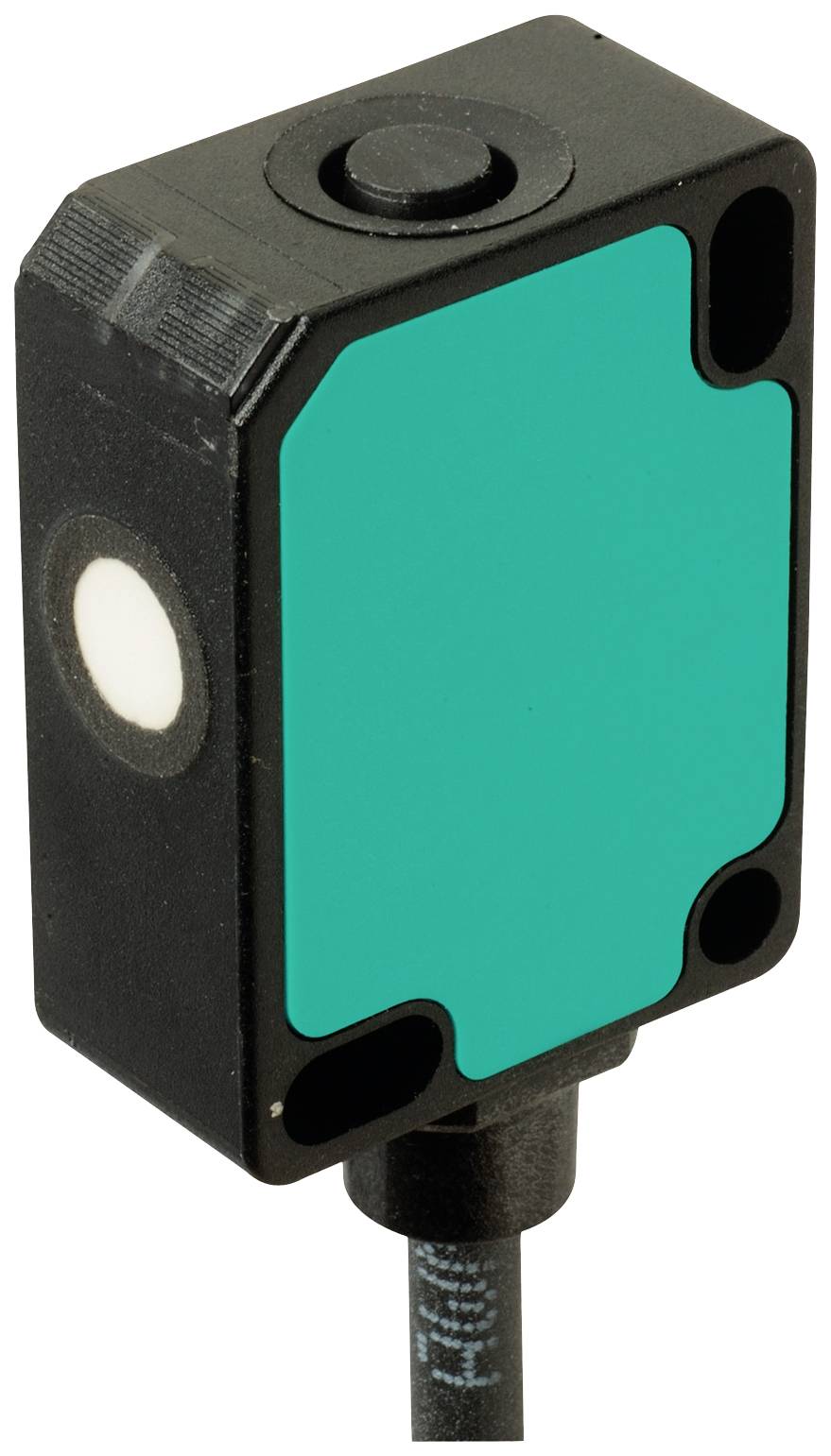

Ein rechteckiger, kompakter Sensor mit schwarzem Gehäuse und großer, grüner Fläche auf der Vorderseite, Kabelverbindung unten.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Ausgänge

Analog

Ausführung

Ultraschall

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 265,83 / Stück)

€ 265,83

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Ultraschallsensor UC250-F77-IU-IO-5M

Unser Service für Sie

Technische Daten

Ausführung des elektrischen Anschlusses: Kabel
Ausführung des Schaltausgangs: sonstige
Messbereich Länge: 20..250 mm

Verpackungsart: Piece

Produkt-Art: Sensor

Typ: UC250-F77-IU-IO-5M

Betriebsspannung min.: 18 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 18 - 30 V/DC

Ausgänge: Analog

Kabellänge: 5 m

Ausführung: Ultraschall

Besonderheiten: ölbeständig

Anschluss: Kabel

Gehäusematerial: Polycarbonat

: IP67

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627473 Pepperl+Fuchs Sensor Ultraschall Analog UC250-F77-IU-IO-5M Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627473 Pepperl+Fuchs Sensor Ultraschall Analog UC250-F77-IU-IO-5M Piece

Beschreibung

Erfassungsbereich: 20 ... 250 mm, Betriebsspannung: 18 ... 30 V DC , Welligkeit 10 %SS , Ausgangstyp: 1 Analogausgang 0 (4) ... 20 mA oder 1 Analogausgang 0 ... 10 V

Ausführung

Allgemeine Daten
Erfassungsbereich: 20 ... 250 mm
Einstellbereich: 25 ... 250 mm
Blindzone: 0 ... 20 mm
Normmessplatte: 10 mm x 10 mm
Wandlerfrequenz: ca. 400 kHz
Ansprechverzug: minimal : 8 ms | Werkseinstellung: 29 ms
Sensorzykluszeit: ≥ 8 ms (werksseitige Einstellung) ; | parametrierbar auf 60 s
Speicher
Nichtflüchtiger Speicher: EEPROM
Schreibzyklen: 300000
Anzeigen/Bedienelemente
LED grün: permanent an: Power on | blinkend: Standby-Betrieb oder IO-Link Kommunikation
LED gelb: permanent an: Objekt im Auswertebereich | blinkend: Programmierung der Grenzen, Objekt erkannt
LED rot: permanent an: Störung | blinkend: Programmierung der Grenzen, Objekt nicht erkannt
Elektrische Daten
Betriebsspannung: 18 ... 30 V DC , Welligkeit 10 %SS |
Leerlaufstrom: ≤ 50 mA
Leistungsaufnahme: ≤ 500 mW
Bereitschaftsverzug: ≤ 300 ms
Schnittstelle
Schnittstellentyp: IO-Link (verfügbar nach Freischaltung über Programmiertaste bis zum nächsten Reset)
Eingang/Ausgang
Ein-/Ausgangsart: 1 Synchronisationsanschluss, bidirektional
0-Pegel: 0 ... 1 V
1-Pegel: 2,5 V ... UB
Eingangsimpedanz: > 22 kΩ
Ausgangsstrom: Stromquelle < 2,5 mA
Impulsdauer: ≥ 1 ms bei externer Steuerung, low-aktiv
Synchronisationsfrequenz
Gleichtaktbetrieb: ≤ 141 Hz
Multiplexbetrieb: ≤ 141 Hz / n , n = Anzahl der Sensoren , n ≤ 10 |
Ausgang
Ausgangstyp: 1 Analogausgang 0 (4) ... 20 mA oder | 1 Analogausgang 0 ... 10 V
Auflösung: Stromausgang: Auswertebereich [mm]/3200, jedoch ≥ 0,35 mm | Spannungsausgang: Auswertebereich [mm]/4000, jedoch ≥ 0,35 mm |
Kennlinienabweichung: ≤ ± 1 % vom Endwert
Reproduzierbarkeit: ≤ ± 0,1 % vom Endwert
Lastimpedanz: Stromausgang: ≤ 500 Ohm | Spannungsausgang: ≥ 1000 Ohm
Temperatureinfluss: ≤ ± 0,75 % des Endwertes (mit Temperaturkompensation) ab 10 Minuten nach dem Einschalten des Sensors ; 0,17 %/K (ohne Temperaturkompensation)
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012 | EN 60947-5-7:2003 | IEC 60947-5-7:2003
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: Stromausgang -25 ... 60 °C (-13 ... 140 °F) Spannungsausgang -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 5 m
Aderquerschnitt: 4 x 0,19 mm2
Schutzart: IP67
Material
Gehäuse: Polycarbonat
Wandler: Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Einbaulage: beliebig
Masse: 114 g
Anzugsmoment Befestigungsschrauben: max. 0,2 Nm
Werkseinstellungen
Ausgang: nahe Grenze: 25 mm | ferne Grenze: 250 mm | Ausgangsmodus: steigende Rampe | Ausgangstyp: 4 ... 20 mA
Schallkeule: breit

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Ultraschallsensor UC250-F77-IU-IO-5M, Verpackungseinheit: 1 Stk., EAN: 4050143351398
