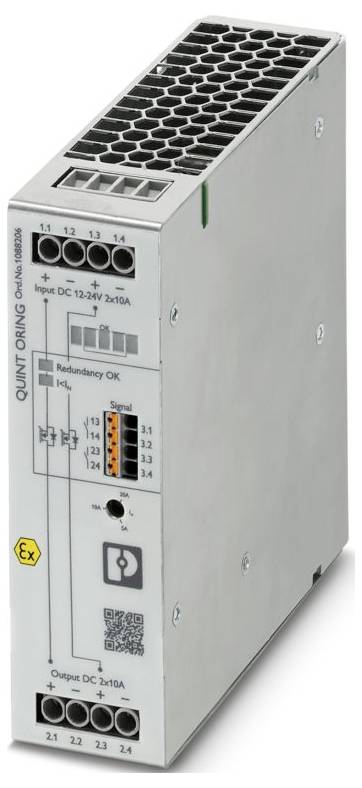

Phoenix Contact 1088206 Redundanzmodul 20 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 136,55
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Redundanzmodul
- sonstige, DC, 12 V, Mit LED-Anzeige: ja
Technische Daten
- Produktfamilie: QUINT ORING
- Anschlussart: Push-in-Anschluss
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Breite: 122 mm
- Höhe: 130 mm
- Tiefe: 36 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-6
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3g, 90 min.
- Abisolierlänge: 8 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- ATEX: ATEX
- IECEx: IECEx
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: II 3 G Ex ec nC IIC T4 Gc;DEKRA 22UKEX6029X
- Schutzklasse: III
- Eingangsnennspannungsbereich: 12 V DC ... 24 V DC
- Eingangsspannungsbereich: 8 V DC ... 29,5 V DC
- Wirkungsgrad: typ. 98,5 % (12 V DC);typ. 99 % (24 V DC)
- Nennausgangsspannung: UIn - 0,1 V
- Nennausgangsstrom (IN): 2x 10 A;1x 20 A
- Statischer Boost (IStat.Boost): 2x 12,5 A;1x 25 A
- Dynamischer Boost (IDyn.Boost): 2x 20 A (5 s);1x 40 A (5 s)
- Selective Fuse Breaking (ISFB): 2x 60 A (15 ms);1x 120 A (15 ms)
- Rückspeisefestigkeit: ≤ 32 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 32 V DC
- Serienschaltbarkeit: nein
- Verlustleistung Nennlast maximal: 4,08 W (IOUT = 40 A);4,25 W (IOUT = 20 A)
- Eingang: 0,5 kV (Prüfschärfegrad 2 - symmetrisch);1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Position: 3.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 1,5 mm²
- flexibel: 0,2 mm² ... 1,5 mm²
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 1,5 mm²
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 0,75 mm²
- starr (AWG): 24 ... 16
- Ausgang: 0,5 kV (Prüfschärfegrad 2 - symmetrisch);1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Signal: 2 kV (Prüfschärfegrad 4 - unsymmetrisch)
- LED-Signalisierung: LED-Signalisierung
- Signalisierungsarten: DC OK (grün)
- Signalschwelle: Redundanz OK (LED leuchtet grün);I < In (LED leuchtet grün);ACB OK (LED leuchtet grün);ACB OK (Quellen leicht unsymmetrisch) (LED leuchtet grün und gelb);Quellen unsymmetrisch (LED blinkt rot)
- Anschlusskennzeichnung: 3.3, 3.4
- Digital: 30 V DC;100 mA
- Signaloption: ACB OK
- Schaltkontakt (potenzialfrei): potenzialfrei
- MTBF (IEC 61709, SN 29500): > 2101000 h (25 °C);> 1247000 h (40 °C);> 599000 h (60 °C)
- Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
- Strom: 20 A
- Temperatur: 40 °C
- Zeit: 240000 h
- Zusatztext: Bereich Brücke und Deck
- Artikelabmessungen: Artikelabmessungen
- Artikelabmessungen bei alternativer Montage: Artikelabmessungen bei alternativer Montage
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
- anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Ausführung der Haube: Stahlblech verzinkt, Chrom(VI)-frei
- Ausführung der Seitenteile: Aluminium
- Einsatzhöhe: 5000 m
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
- Normbezeichnung: Schutzkleinspannung
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- CSA: CSA
- Schiffbau: Schiffbau
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
- EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
- DNV: Klasse B
- DNV GL Störabstrahlung: DNV GL Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Luftentladung: 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Eingang/Ausgang/Signal: unsymmetrisch
- Spannung: 10 V (Prüfschärfegrad 3)
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- AWG: 24 ... 10
- Spannungsart der Versorgungsspannung: DC
- Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
- Einbauabstand rechts/links: 5 mm / 5 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
- Ausführung der Gehäuse: Aluminium (AlMg3)
- UKEX: UKEX
- Benennung Signalisierung: Relais 23/24
- Elektrische Sicherheit: Elektrische Sicherheit
- Isolationsspannung Eingang, Ausgang/Gehäuse: 600 V AC;850 V DC
- Tiefe (Gerätetiefe (Tragschienenmontage)): 125 mm (Gerätetiefe (Tragschienenmontage))
- Antriebsform Schraubenkopf: Längsschlitz L
- Signalausgang Relais 13/14: Signalausgang Relais 13/14
- Nenneingangsstrom (IN): 2x 10 A
- Verpolschutz: ja, < 60 V DC
- Spannungsfall Eingang/Ausgang: typ. 0,1 V (IOUT = 10 A)
- LED: ja
- Vorgesehener gelisteter Schutzschalter für den Eingangsschutz: 60 V DC;16 A (Charakteristik B, C)
- Signalausgang Relais 23/24: Signalausgang Relais 23/24
- Höhe
130 mm
- Länge
132 mm
- Breite
39 mm
- Anschluss
Schrauben
Push-In-Federkraftanschluss
- Ausführung
Tragschienenmontage
- Eingangsspannung (max.)
29.5 V/DC
- Eingangsspannung (min.)
8 V/DC
- Ausgangsstrom (max.)
20 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563415 Phoenix Contact 1088206 Redundanzmodul 20 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563415 Phoenix Contact 1088206 Redundanzmodul 20 A
Beschreibung
Aktives Redundanzmodul QUINT ORING mit Entkopplungs-MOSFET, ACB Technology, Tragschienenmontage, 12 V DC ... 24 V DC, 2x 10 A, 2x 10 A
Ausführung
- Ausstattung: DC, 12 V
Lieferumfang
- Geliefert wird: Phoenix Contact Redundanzmodul QUINT4-ORING#1088206, Verpackungseinheit: 1 Stk., EAN: 4055626887395
