Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St. kaufen

Ein gelber Steckerblock mit grünen Markierungen und roten Clips, der für elektrische Verdrahtung verwendet wird.

Abbildung ähnlich

Drei Push-in-Klemmenblöcke mit unterschiedlicher Farbe und Anschlussnummerierung. Ein Stift zeigt auf eine orangefarbene Klemme.

Ein farblich kodierter Steckverbinder mit nummerierten Anschlüssen auf einer Metallplatte, zeigt orange, grün und rot Sektionen.

Industriegerät mit Kabeln verbunden, zeigt eine elektrische Installation mit farblich gekennzeichneten Leitungen und Anschlüssen.

Elektrischer Steckverbinder mit farbcodierten Anschlüssen, nummeriert von 1 bis 9, für die sichere Verkabelung in einem Schaltschrank.

Mehrpolige Verteilerklemme mit nummerierten Anschlüssen und roten Drahtbrücken, in Grau, auf blauem Hintergrund.

Steckbare elektrische Klemme in Grau, Grün und Rot, mit nummerierten Anschlüssen, montiert auf einer metallischen Trägerplatte.

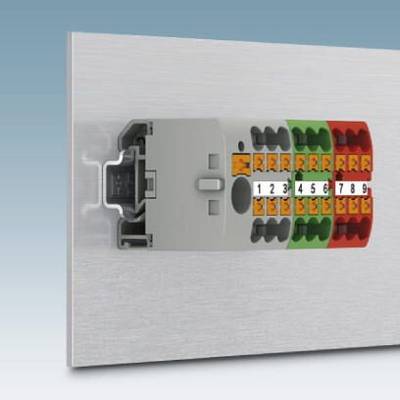

Eine graue Steckverbindung mit beschrifteten Anschlüssen von 1 bis 9 auf einem metallischen Hintergrund, genutzt für elektrische Verbindungen.

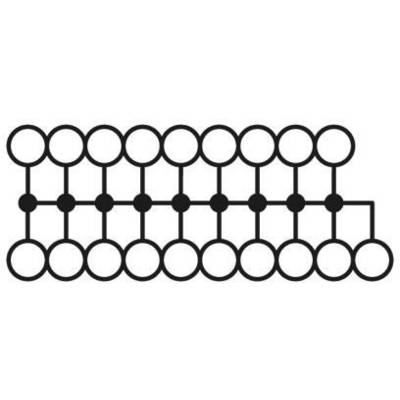

Ein Diagramm zeigt ein binäres Multiplikationsgitter, das die additiven und multiplicativen Operationen in einem Rechnersystem darstellt.

Schema eines vernetzten Knotensystems. Linien verbinden mehrere Kreise in einer rechteckigen Anordnung.

1/10

Abbildung ähnlich

Produkt-Art

Verteilerblock

Herstellerfarbe

Grün

Gelb

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

Lieferung Do., 8. Okt.

72 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt

€ 56,21

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 5. Okt.

323 Set(s)

Kostenfreier Versand

€ 78,33

€ 73,33

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 56,5 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 19
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein
Anschluss: Einspeiseetage
Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Produkt-Art: Verteilerblock

Herstellerfarbe: Grün
Gelb

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 28.6 mm x 56.5 mm

Anschluss: Push-In-Klemme

Herst.-Teilenr.: 1091670

Inhalt: 8 St.

Nennspannung: 450 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Breite: 56.5 mm

Länge: 28.6 mm

Typ: PTFIX 6/18X2,5 GNYE

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140986 Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140986 Phoenix Contact 1091670 Verteilerblock Grün, Gelb 8 St.

Beschreibung

Verteilerblock, Grundklemme mit Einspeisung, Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Push-in-Anschluss, Anzahl der Anschlüsse: 19, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 56,5 mm, Höhe: 21,7 mm, Farbe: grün/gelb, Montageart: Fliegend, Direktmontage mit Flansch, kleben
