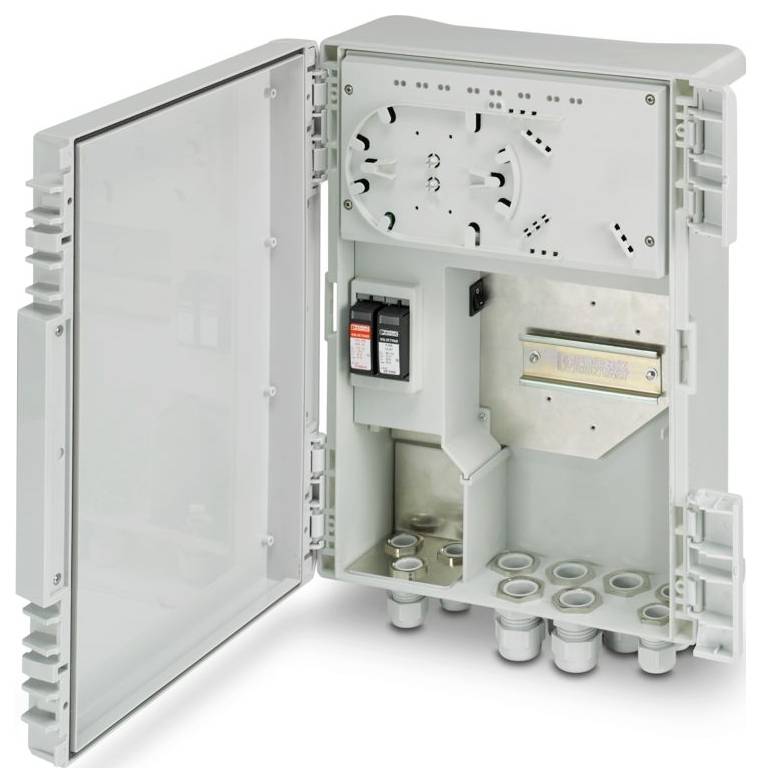

Phoenix Contact 1108544 SCX 2POE 2T Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 1.268,96
steuerfreie IGL
Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produktfamilie: Smart Ethernet Box
- Anschlussart: Push-in-Federanschluss
- Breite: 284 mm
- Höhe: 364 mm
- Tiefe: 121 mm
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Verlöschen einer vertikal eingespannten Probe innerhalb von 10 Sekunden, kein brennendes Abtropfen von Kunststoffschmelze, maximal 60 Sekunden Nachglimmen);V2 (Kabelverschraubung, Verlöschen einer vertikal eingespannten Probe innerhalb von 30 Sekunden, brennendes Abtropfen ist zulässig)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65 (nach DIN EN 60529: vollständiger Berührungsschutz, Staub kann nicht eindringen, Strahlwasserschutz aus beliebiger Richtung)
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (>50 °C Derating)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: 2000 m
- Normen/Bestimmungen: EN 61000-6-4
- Montageart: Wandmontage;Mastmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III (Bei gesteckten Schutzmodulen);II (Ohne Schutzmodule)
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
- Abisolierlänge: 10,00 mm
- Frequenzbereich: 0,15 MHz ... 80 MHz (80 % Amplitudenmodulation mit 1 kHz)
- Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
- 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 0,5 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 4 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 4 mm²
- Kennzeichnung: ISA-S71.04-1985 G3 Harsh Group A
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: min. 7 W (bei 230 V AC, Stand-by-Modus)
- Schutzklasse: I (Schutzerdung aller leitenden Gehäuseteile)
- Übertragungslänge: 100 m (pro Segment)
- Schlagfestigkeit: IK10 (nach IEC 62262: Schlagenergie 20 J, entspricht 5 kg aus 40 cm Höhe)
- Versorgungsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 % (einphasig)
- CE: CE
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Eingang: ± 1 kV (AC-Versorgung, Leitung gegen Leitung);± 2 kV (AC-Versorgung, Leitung gegen Erde)
- Signal: ± 2,2 kV (1 Minute)
- Normbezeichnung: Brandschutz
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: ± 6 kV
- Luftentladung: ± 8 kV
- Bemerkung: Klasse B, Einsatzgebiet Wohn- und Kleingewerbebereich
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 10 V
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Schadgastest: Schadgastest
- Störaussendung: Störaussendung
- Störfestigkeit: EN 61000-6-2
- MTTF: 496 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);247 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);105 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
- Versorgung: Versorgung
- Farbe (Gehäuse): lichtgrau (RAL 7035)
- Sonstige Beständigkeit: UV-beständig nach UL746C, f1-Listung/Bewertung (Outdoor-Gehäuse, 1000 Stunden unter Xenon-Bewitterung, 7-tägige Wassertauchprüfung);Beständig gegen Salznebel nach IEC 60068-2-11 (96 h in 5 % Salznebel)
- Feldstärke: 10 V/m
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Hinweis zur Anschlussart: Autonegotiation und Autocrossing
- Anzahl der Kanäle: 1 (Push-in Technology)
- Übertragungsmedium: Kupfer
- Leiterquerschnitt flexibel [AWG]: 24 ... 10
- Ausgangsstrom: 300 mA (typisch)
- Bemessungsisolationsspannung: 3 kV AC (Eingang / Ausgang, IEC/EN 60950-1)
- Ausgangsnennspannung: 24 V DC ±10 % (Versorgung für Geräte innerhalb der Smart Ethernet Box)
- Material (Gehäuse): Polycarbonat
- Material (Kabelverschraubung): Polyamid
- Material (Dichtung der Kabelverschraubung): Neopren
- Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
- Daten: Ethernet / Fast Ethernet / Gigabit-Ethernet: Daten: Ethernet / Fast Ethernet / Gigabit-Ethernet
- Ausgangsleistung maximal: 165 W (>55 °C Derating, siehe Datenblatt);155 W (Wenn Schaltausgang aktiv, >55 °C Derating);90 W (pro Port POE1/2, >50 °C Derating, siehe Datenblatt)
- Daten: Konfigurationsschnittstelle: Daten: Konfigurationsschnittstelle
- Daten: Schaltausgang: Daten: Schaltausgang
- Einleiter/Klemmstelle starr: 1 mm² ... 6 mm²
- Einleiter/Klemmstelle flexibel: 0,2 mm² ... 6 mm²
- Leiterquerschnitt flexibel AWG max: 16
- Leiterquerschnitt flexibel AWG min: 24
- Bürde/Ausgangslast Stromausgang: keine induktive Last
- Switch-Funktionen: Switch-Funktionen
- Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection)
- Filterfunktionen: Port-Priorisierung;VLAN (bis zu 32 VLANs)
- IP-Parametrierung: DHCP-Client;BootP;Statische IP-Adresse
- MAC-Adresstabelle: 8k
- Management: Web-based Management (HTTP/HTTPS);SNMPv2/v3;Command Line Interface (Telnet, SSH)
- Redundanz: RSTP (Rapid Spanning Tree Protocol nach IEEE 802.1D-2004);Large Tree Support;FRD (Fast Ring Detection)
- Weitere Funktionen: Jumboframes
- Zeitsynchronisation: SNTP (Simple Network Time Protocol)
- Security-Funktionen: Security-Funktionen
- Funktionen: Funktionen
- Indirekte Entladung: ± 6 kV
- Funktionalität: Funktionalität
- Produkt-Art
Industrial Ethernet Switch
- Übertragungsrate
10 / 100 / 1000 MBit/s
- Grundfunktionalität
Managed Switch
- Ethernet Ports
3
- SFP-Ports
2 x
- 10/100/1000 MBit/s Ports
4 x
- Jumbo Frames
Ja
- Router-Besonderheiten
PoE-Funktion
- Breite
284 mm
- Höhe
364 mm
- Tiefe
121 mm
- Typ
SCX 2POE 2T
- Schnittstellen
RJ45
IP65
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564134 Phoenix Contact 1108544 SCX 2POE 2T Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564134 Phoenix Contact 1108544 SCX 2POE 2T Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
Beschreibung
Smart Ethernet Box zum Anschließen von PoE-Endgeräten, zwei PoE-Ports, zwei Uplink-Ports (RJ45), Managed Switch und Überspannungsschutz integriert, Versorgungsspannung 100 ... 240 V AC, Wand- oder Mastmontage
Lieferumfang
- Geliefert wird: Phoenix Contact Industrial Ethernet Switch SCX 2POE 2T, Verpackungseinheit: 1 Stk., EAN: 4063151015121
