Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombiableiter 20 kA 1 St. kaufen

Ein Modul für Schutztechnik mit Beschriftungen und Kupferelementen. Es zeigt elektrische Parameter und Symbole für Anschluss und Sicherheit.

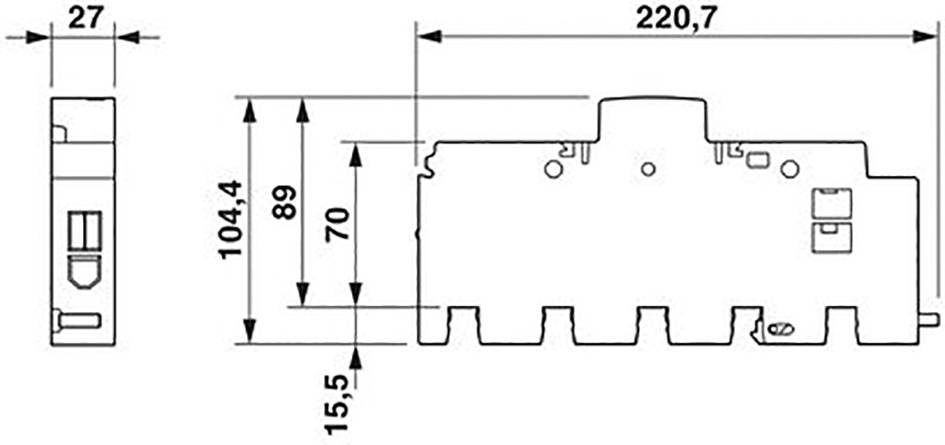

Technische Zeichnung eines Bauteils mit Maßen: Breite 220,7 mm, Höhe 104,4 mm, Tiefe 27 mm. Details und Abstände angegeben.

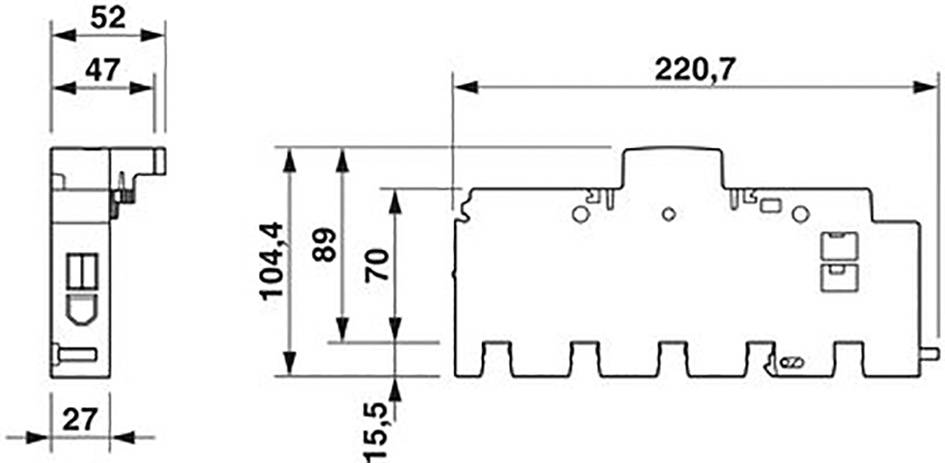

Technische Zeichnung eines mechanischen Teils mit Maßeinheiten in Millimetern. Zeigt Vorder- und Seitenansicht mit genauen Abmessungen.

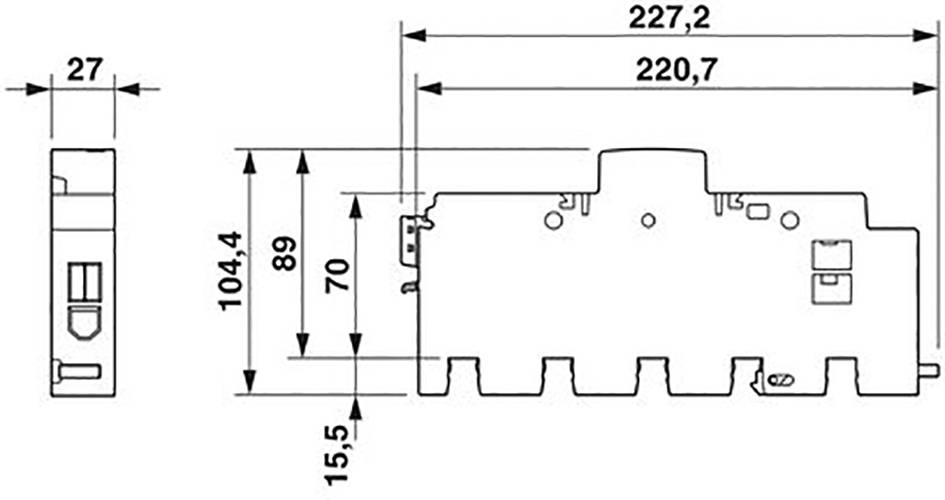

Technische Zeichnung eines elektronischen Bauteils mit Abmessungen: Breite 227,2 mm, Höhe 104,4 mm und Tiefe 27 mm.

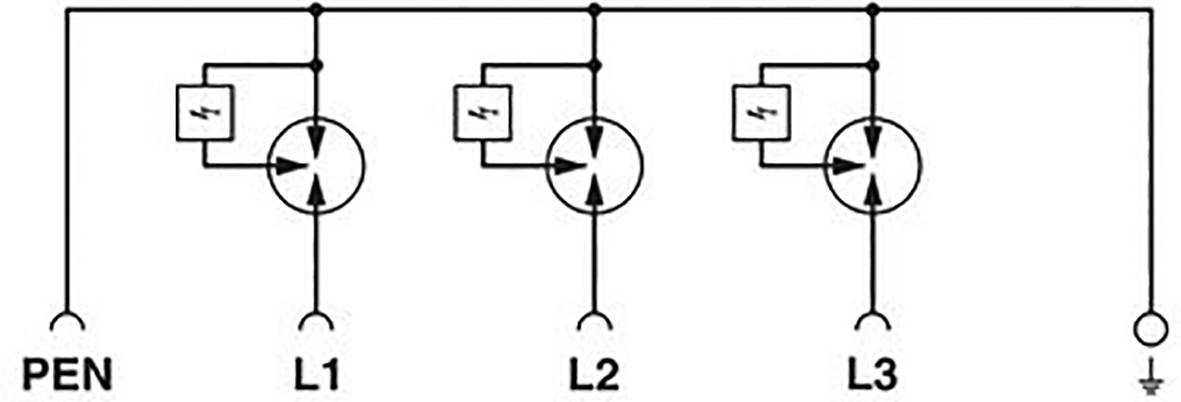

Schaltplan einer Drehstrom-Messanordnung: Drei Phasen L1, L2, L3 mit Strom- und Spannungswandlern verbunden. PEN-Leiter gezeigt.

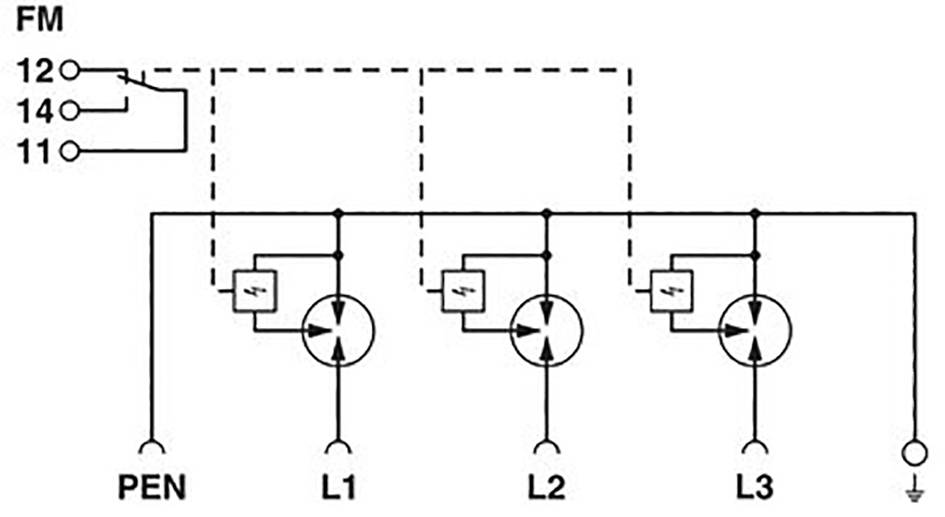

Schaltskizze eines elektrischen Stromkreises mit drei hintereinandergeschalteten Glühlampen (L1, L2, L3) und einem Erdungssymbol.

1/6

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 162,49 / Stück)

€ 183,33

-11 %

€ 162,49

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Kombiableiter Typ 1+2+3 - FLT-SEC-ZP2-3C-255/7.5 - 1168942

Netzform DC: nein, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: ja, Netzform TN-C-S: nein, Netzform TN-S: nein, Netzform TT: nein, Netzform sonstige: nein, 7,5 kA, 20 kA, 255 V, 230 V, 1,5 kV, 25 kA, Sammelschiene, sonstige, 50 mm², 35 mm², Mit Fernmeldekontakt: nein, Ausblasend: nein, optisch, Prüfklasse Typ 1: ja, Integrierte Vorsicherung: ja, Geeignet für Außengebrauch: nein

Technische Daten

Schutzpfade: L-PEN
Teilungseinheit: 1,5 TE
Montageart: Sammelschiene 40 mm
Material Gehäuse: PA 6.6
Verschmutzungsgrad: 2
Brennbarkeitsklasse nach UL 94: V-0
Bauform: Sammelschienenmodul einteilig
Polzahl: 3
Meldung Überspannungsschutz defekt: optisch, Fernmeldung über optionales Modul
Höchste Dauerspannung UC: 255 V/AC
Kurzschlussfestigkeit ISCCR: 25 kA
Maximale Vorsicherung bei Stichleitungsverdrahtung: 160 A (gG)
Anschlussart: Schraubanschluss
Schraubengewinde: M6

Produkt-Art: Kombiableiter

Ableitstrom: 20 kA

Nennspannung: 240 V/AC
415 V/AC

Betriebstemperatur: -40 °C - 80 °C

: IP20

Herst.-Teilenr.: 1168942

Herstellerfarbe: Lichtgrau

Normen: IEC 61643-11 2011

EN 61643-11 2012 + A11:2018

Abm.: (B x H x T) 27 x 222.7 x 104.4 mm

Breite: 27 mm

Höhe: 222.7 mm

Tiefe: 104.4 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombiableiter 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombiableiter 20 kA 1 St.

Beschreibung

Ihre Vorteile:
Universeller Einsatz – Passt herstellerunabhängig in jeden Zählerschrank dank schmaler Baubreite von nur 27 mm
Installation im Vorzählerbereich dank Konformität zur Anwendungsregel VDE-AR-N 4100 – bestätigt durch VDE-Approbation
Werkzeuglose und sichere Montage durch universelle Verriegelung auf 5 mm und 10 mm-Schienendicke
Einbindung in Gebäudeleittechnik mit optionalem Fernmeldemodu

Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit kombiniert verlegtem N und PE (L1, L2, L3, PEN). Geeignet für den Potenzialausgleich in Anlagen ohne äußeren Blitzschutz mit und ohne Freileitungseinspeisung. Zur Montage auf 40 mm-Sammelschienensystemen.
