Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St. kaufen

Ein graues STEP POWER Netzteil mit orangefarbenem Clip oben und Anschlussklemmen für 12V und 2,5A. Indikatoren zeigen 'DC OK'.

Diagramm eines AC-DC-Wandlers: Links ist der Wechselstromeingang mit Filtern, rechts der Gleichstromausgang. Darunter Funktionen: UVP, OVP, OTP, OCP, SCP. Benutzeroberfläche: 'DC OK'.

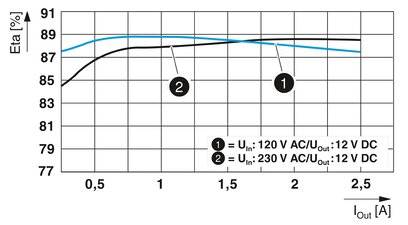

Diagramm zeigt Effizienzkurve eines Netzteils bei verschiedenen Ein- und Ausgangsspannungen. Achsen: Leistungsaufnahme (X) und Effizienz in Prozent (Y).

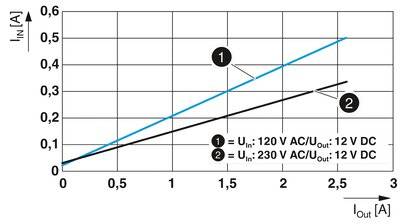

Diagramm zeigt zwei Linienkurven auf einem I_in/I_out-Graphen. Linie 1 weist eine steilere Steigung als Linie 2 auf. Punkte erläutern Spannungseingaben für 120 V und 230 V AC/DC.

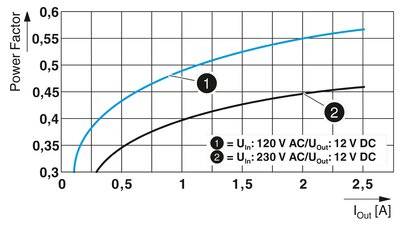

Diagramm zeigt den Leistungsfaktor über den Ausgangsstrom (I_out). Zwei Kurven: (1) 120 V AC auf 12 V DC, (2) 230 V AC auf 12 V DC. Kurve (1) liegt höher.

Diagramm zeigt Leistung ('P_out' %) gegen Höhe ('H' m). Leistung konstant bei 100% bis 2000 m, sinkt dann auf 80% bei 5000 m.

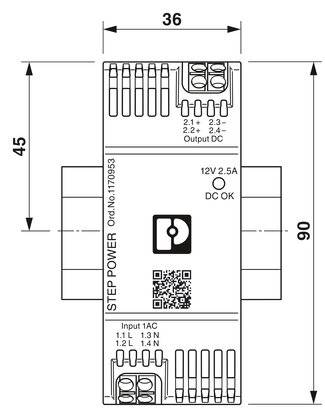

'Schematische Zeichnung eines STEP POWER Netzteils mit Abmessungen 36x90 mm und 12V 2.5A Ausgang. QR-Code und technische Spezifikationen.'

Technische Zeichnung eines Bauteils mit Abmessungen: Breite 61, Höhe 50, untere Breiten 44 und 55.

Schema einer elektrischen Schaltung mit 'Input' und 'Output'-Buchsen. Verbindung mit A-Pfeil dargestellt. Oben steht 'Housing'.

1/9

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

7 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 39,99 / Stück)

€ 39,99

zzgl. gesetzl. MwSt.

nur € 3,75

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Stromversorgung STEP-PS

Leistungserhöhung bis zu 100 %
Anschlussrichtung Leiter / Platine: 45°
EN-60335-Zertifizierung
Reduzierung der Baubreite um 1 TE
Wirkungsgrad: >94 %
Leerlaufverluste: <0,1 W

Technische Daten

Eingangsspannung (nominal): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 120 V/AC

Ausgangsspannung: 12 V/DC

Eingangsspannung: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +10 %

Eingangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 2.5 A

Ausgangsstrom (max.) - gerundet: 2.5 A

: 30 W

Ausgangstyp (Netzteile): Festspannung

Phasen: 1

Ausgangsspannung (nom.): 12 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 61 x 36 x 90 mm

Gewicht: 0.150 kg

Ausgangsspannung (max.): 12 V/DC

Ausgangsspannung (min.): 12 V/DC

Herst.-Teilenr.: 1170953

Inhalt: 1 St.

Breite: 36 mm

Höhe: 90 mm

Länge: 61 mm

Typ: STEP3-PS/1AC/12DC/2.5/PT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435751

Dieser Artikel

30 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435744

15 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.3 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435745

30 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435746

60 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435747

96 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435748

120 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435749

15 W

Push-In-Klemme

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 1.3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435750

15 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.83 A 18 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511731

18 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.9 A 42 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511732

42 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2435751 Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435751 Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Neue Spezialisten erweitern die STEP POWER-Familie. Die 12-V-Stromversorgungen sind ideal für die E-Mobility, für die Versorgung von Einplatinen-Computern steht das 3-A-Gerät zur Verfügung. Die flache Stromversorgung mit NEC-Class‑2-Zulassung ist speziell für den amerikanischen Markt.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch hohe MTBF >500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung
Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms
Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.
