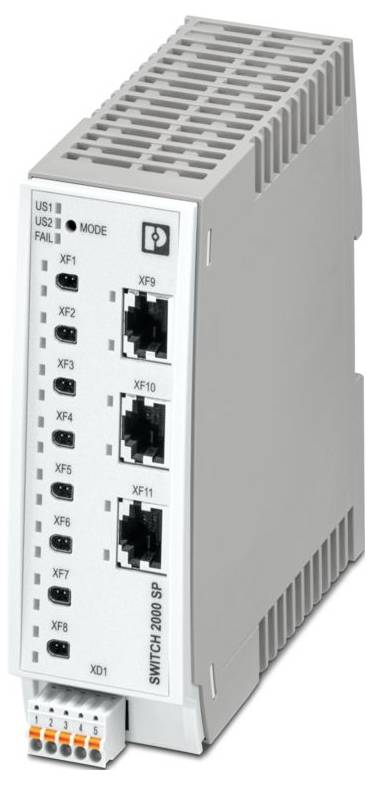

Phoenix Contact 1278397 FL SWITCH 2303-8SP1 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 83,33 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 915,61
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Managed Switch 2000
- Bauform: Buch-Bauform
- Anschlussart: Push-in-Federanschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 45 mm
- Höhe: 130 mm
- Tiefe: 119 mm
- Material Gehäuse: Polycarbonat faserverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-6-4
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
- Schock (Betrieb): 30g (EN 60068-2-27)
- Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
- Abisolierlänge: 9 mm
- Allgemein: Support telefonisch und vor Ort (kostenpflichtig)
- Übertragungsgeschwindigkeit: 10 MBit/s (vollduplex)
- Maximale Verlustleistung bei Nennbedingung: 13 W (Vin = Max, Tamb = Max, IPSE = 8x IPoDLmax, 100 % Datenverkehr auf allen angeschlossenen Ports)
- Schutzklasse: III (VDE 0106)
- Luftdruck (Betrieb): 80 kPa ... 110 kPa bis 2000 m üNN (ohne Derating)
- Übertragungslänge: 1000 m (pro Segment)
- Versorgungsspannungsbereich: 20 V DC ... 32 V DC
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2
- Statusanzeige: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
- Übertragungsphysik: Kupfer
- MTTF: 185,12 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);122,03 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);25,3 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 %)
- Versorgung: Versorgung
- Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
- Frei von lackbenetzungsstörenden Substanzen: Ja
- Stromaufnahme typisch: 1,03 A (bei US = Nom, Tamb = 25 °C, SPE = 4x max. PoDL Power, Datenverkehr 100 % auf allen angeschlossenen Ports)
- Stromaufnahme maximal: 2,3 A (US = Min, Tamb = Max, SPE = 8x max. PoDL Power, 100% Datenverkehr auf allen angeschlossenen Ports)
- Hinweis zur Anschlussart: Verwenden Sie als Anschlusskabel für die Spannungsversorgung nur Kupferleitungen mit einem zulässigen Temperaturbereich von -40 °C ... 100 °C (bei Tamb = 70 °C)
- Anzahl der Kanäle: 8 (SPE-Ports)
- Übertragungsmedium: Kupfer
- Lokale Diagnose: US1/2 Versorgungsspannung US1, US2 LED grün;FAIL div. LED rot;LINK Link-Status LED grün
- Besondere Eigenschaften: Erweiterter Temperaturbereich, Single Pair Ethernet Ports mit PoDL;Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2
- Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
- Switch-Funktionen: Switch-Funktionen
- Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
- Filterfunktionen: Quality of Service (8 Prioritätsklassen);Class of Service;DiffServ/DSCP;Port-Priorisierung;VLAN (bis zu 32 VLANs);IGMP Snooping/Querier (v1/v2);Auto-Query-Port;Extended Multicast Filtering
- IP-Parametrierung: DHCP-Client;DHCP Option 82 (Relay Agent);DHCP-Server (pool-basiert, port-basiert);BootP;DCP (Discovery and Configuration Protocol)
- MAC-Adresstabelle: 8k
- Management: Web-based Management (HTTP/HTTPS);Rollenbasiertes User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
- Redundanz: MRP (Media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-Systemredundanz
- Weitere Funktionen: Übertragung von MMS & GOOSE (IEC 61850-8-1);Übertragung von Modbus/TCP
- Zeitsynchronisation: SNTP (Simple Network Time Protocol)
- Security-Funktionen: Security-Funktionen
- Funktionalität: Funktionalität
- Leistungsaufnahme: 68 W (Vin = Max, Tamb = Max, IPSE = 8x IPoDLmax, 100 % Datenverkehr auf allen angeschlossenen Ports)
- Ethernet (RJ45): Ethernet (RJ45)
- Signal-LEDs: Datenempfang, Link-Status
- Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 1,5 mm²
- Prüfstrecke: 24 V-Versorgung, SPE, PoDL/Funktionserde 1000 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
- Status- und Diagnoseanzeigen: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
- Signalverzögerung: ≥ 1,9 µs (Store-and-Forward-Mode, 10/100/1000 MBit/s, abhängig von Frame-Größe)
- Versorgungsspannung (DC): 24 V DC (Gleichzeitig PoDL Versorgung gemäss IEEE 802.3cg)
- Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium B, I/O-Leitungen bis 2,2 kV;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium B;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-4 EN 61000-6-4 (Störaussendung) Klasse A;EN 61000-6-4 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A
- PROFINET-Conformance-Klasse: Conformance Class B
- PROFINET-Gerätefunktion: PROFINET-Device;Fast Startup
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
- Ethernet (SPE): Ethernet (SPE)
- Produkt-Art
Industrial Ethernet Switch
- LAN-Übertragungsrate
1000 MBit/s
- Übertragungsrate
10 / 100 / 1000 MBit/s
- Grundfunktionalität
Managed Switch
- Ethernet Ports
3
- SFP-Ports
8 x
- Anzahl 10/100 MBit/s Ports
3 x
- 10/100/1000 MBit/s Ports
3 x
- Porttyp
RJ45. SPE
- Router-Besonderheiten
PoE-Funktion
- Breite
45 mm
- Höhe
130 mm
- Tiefe
119 mm
- Typ
FL SWITCH 2303-8SP1
- Schnittstellen
RJ45
IP20
- Betriebsspannung
24 V/DC
- Stromaufnahme
2.3 A
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3582759 Phoenix Contact 1278397 FL SWITCH 2303-8SP1 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582759 Phoenix Contact 1278397 FL SWITCH 2303-8SP1 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-Funktion
Beschreibung
Managed Switch 2000 Serie, 3 RJ45-Ports 10/100/1000 MBit/s, PROFINET Conformance-Class B, Erweiterter Temperaturbereich, Single Pair Ethernet Ports mit PoDL, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2
