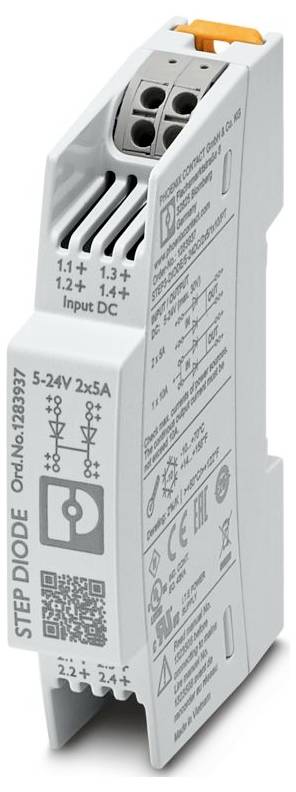

Phoenix Contact 1283937 Redundanzmodul 10 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 22,18
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Redundanzmodul
- sonstige, DC, 5 V, Mit LED-Anzeige: ja
Technische Daten
- Produktfamilie: STEP DIODE
- Anschlussart: Push-in-Anschluss
- Breite: 18 mm
- Höhe: 90 mm
- Tiefe: 61 mm
- Teilungseinheit: 1 TE (DIN 43880)
- Material Gehäuse: PC
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating: > 50 °C | 2 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-5
- Hinweis: T4 (-10 °C ... +70 °C, > 50 °C, Derating: 2 %/K)
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3g, 90 min.
- Abisolierlänge: 10 mm (starr/flexibel/Aderendhülse ohne Kunststoffhülse);13 mm (Aderendhülse mit Kunststoffhülse)
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Frequenzbereich: 150 kHz ... 80 MHz
- Kennzeichnung: UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
- Schutzklasse: III
- Eingangsnennspannungsbereich: 5 V DC ... 24 V DC
- Eingangsspannungsbereich: 4,5 V DC ... 30 V DC
- Nennausgangsspannung: UIn - 0,5 V
- Nennausgangsstrom (IN): 2x 5 A;1x 10 A
- Eingang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 2,5 mm²
- flexibel: 0,2 mm² ... 2,5 mm²
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,5 mm² ... 1,5 mm²;1 mm² (empfohlen)
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 1 mm²;1 mm² (empfohlen)
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Isolationsspannung Eingang/Ausgang: 550 V AC
- MTBF (IEC 61709, SN 29500): > 29675000 h (25 °C);> 18693000 h (40 °C);> 13996000 h (50 °C)
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 30 mm
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Normbezeichnung: Schutzkleinspannung
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- Schiffbau: Schiffbau
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Bemerkung: Kriterium A
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Eingang/Ausgang/Signal: unsymmetrisch
- Spannung: 10 V (Prüfschärfegrad 3)
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- AWG: 24 ... 14 (Cu)
- Spannungsart der Versorgungsspannung: DC
- Derating: 50 °C ... 70 °C (2 % / K)
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 30 mm / 30 mm
- Störfestigkeit: EN 61000-6-2:2019
- Elektrische Sicherheit: Elektrische Sicherheit
- Isolationsspannung Eingang, Ausgang/Gehäuse: 550 V AC
- Tiefe (Gerätetiefe (Tragschienenmontage)): 55 mm (Gerätetiefe (Tragschienenmontage))
- Material Fußriegel: Polyamid
- Nenneingangsstrom (IN): 1x 10 A;2x 5 A
- Verpolschutz: ja, < 60 V DC
- Spannungsfall Eingang/Ausgang: typ. 0,5 V (IOUT = 5 A)
- Transientenüberspannungsschutz: Transildiode
- LED: ja
- Trockene Wärme (IEC 60068-2-2): 70 °C (16 h)
- Feuchte Wärme zyklisch (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
- Kälte (IEC 60068-2-1): -25 °C (16 h)
- Ausführung
Tragschienenmontage
- Produkt-Art
Redundanzmodul
- Eingangsspannung (min.)
4.5 V/DC
- Eingangsspannung (max.)
30 V/DC
- Ausgangsstrom (max.)
10 A
- Ausgangsstrom (max.) - gerundet
10 A
- Anschluss
Push-In-Federkraftanschluss
- Abm.
(L x B x H) 61 x 18 x 90 mm
- Herst.-Teilenr.
1283937
- Breite
18 mm
- Höhe
90 mm
- Länge
61 mm
- Typ
STEP3-DIODE/5-24DC/2X5/1X10/PT
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3568236 Phoenix Contact 1283937 Redundanzmodul 10 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3568236 Phoenix Contact 1283937 Redundanzmodul 10 A
Beschreibung
Redundanzmodul STEP DIODE, Tragschienenmontage, 5 V DC ... 24 V DC, 1x 10 A, 2x 5 A
Ausführung
- Ausstattung: DC, 5 V
Lieferumfang
- Geliefert wird: Phoenix Contact Redundanzmodul STEP3-DIODE #1283937, Verpackungseinheit: 1 Stk., EAN: 4063151488949
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
