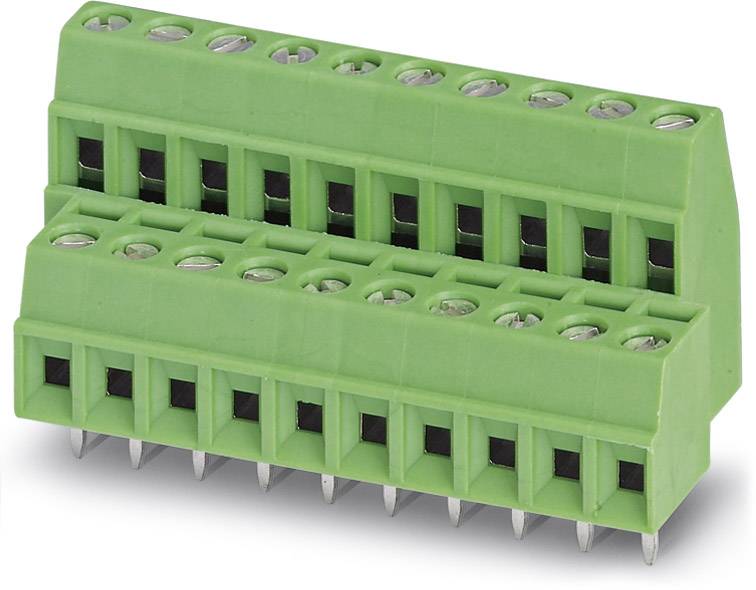

Abbildung ähnlich
Abbildung ähnlich
Phoenix Contact 1708026 Doppelstockklemme 1.00 mm² Polzahl 4 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelstockklemme
RM
3.81 mm
Polzahl je Reihe
2
Polzahl
4
Anschluss
Schraubklemme
Print
Datenblatt (PDF)
100 Set(s)
Alternativen anzeigen
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 50 St.)
Gesamt
€ 67,77
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
MKKDS 1/ 2-3,81 - Leiterplattenklemme
- MKKDS 1/ 2-3,81
- Industrieverpackung mit 50 Stück
Technische Daten
- Höhe: 16.2 mm, Anzahl der elektrischen Anschlüsse: 4 , Anzahl der Etagen: 2 , Rastermaß der Anschlüsse: 3.81 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 8 A, Bemessungsspannung: 200 V, Bemessungsstoßspannung: 2.5 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Schraubanschluss , Anschließbarer Leiterquerschnitt eindrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt eindrähtig: 1.5 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.1 mm, Länge des Pins: 3.5 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: 105 °C, Betriebstemperatur: -40 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)
- Typ
MKKDS 1/ 2-3,81
- Produkt-Art
Doppelstockklemme
- Besonderheiten
mit Zughülse
- RM
3.81 mm
- Polzahl je Reihe
2
- Polzahl
4
- Serie
MKKDS
- Abisolierlänge (max.)
5.00 mm
- Anschluss
Schraubklemme
Print
- Nennstrom
8 A
- Querschnitt flexibel (min.)
0.14 mm²
- Nennstrom - gerundet
8 A
- Querschnitt starr (min.)
0.14 mm²
- Querschnitt flexibel (max.)
1.00 mm²
- Querschnitt starr (max.)
1.50 mm²
- AWG min.
26
- Steckrichtung
Waagerecht zur Leiterplatte
- AWG max.
16
- Kontaktmaterial
verzinnt
- Herstellerfarbe
Grün
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Herst.-Teilenr.
1708026
- Industrieverpackung
Ja
- Inhalt
50 St.
- Nennspannung
200 V
- Breite
19.70 mm
- Höhe
16.30 mm
- Länge
9.52 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 774360 Phoenix Contact 1708026 Doppelstockklemme 1.00 mm² Polzahl 4 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 774360 Phoenix Contact 1708026 Doppelstockklemme 1.00 mm² Polzahl 4 Grün 50 St.
Beschreibung
Printklemme, Nennstrom: 8 A, Nennspannung: 200 V, Rastermaß: 3,81 mm, Polzahl: 2, Anschlussart: Schraubanschluss, Montage: Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün
Lieferumfang
- Geliefert wird: Phoenix Contact Leiterplattenklemme MKKDS 1/ 2-3,81, Verpackungseinheit: 50 Stk., EAN: 4017918023478
