Phoenix Contact 1719228 Printklemme 6 mm² Polzahl 5 Grün 50 St. kaufen

Ein grünes, fünffach modulares Steckklemmengehäuse mit vertikalen Öffnungen für elektrische Verbindungen.

Abbildung ähnlich

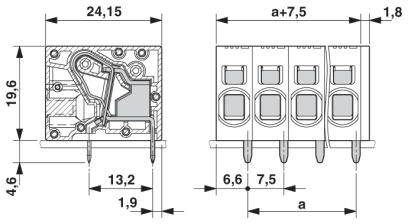

'Technische Zeichnung eines elektrischen Steckverbinders: zeigt Abmessungen und Details von Anschlusspunkten und Öffnungen.'

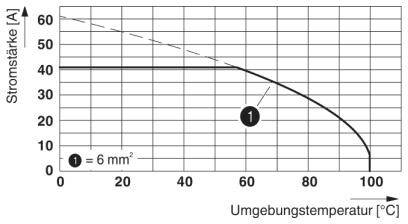

Diagramm zeigt die Stromstärke [A] gegen Umgebungstemperatur [°C] für einen Draht von 6 mm². Stromstärke sinkt mit steigender Temperatur.

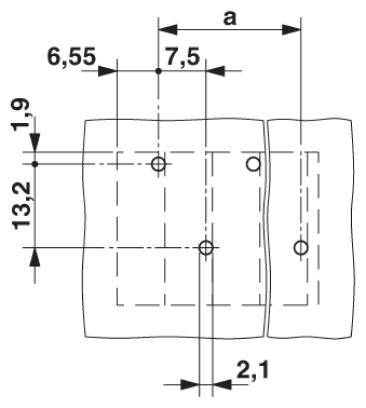

Technische Zeichnung zweier Platten mit Bohrlöchern. Abstände zwischen Löchern: 6,55, 7,5, 13,2, 2,1 und 1,9 Einheiten, 'a' unbestimmt.

1/4

Abbildung ähnlich

Produkt-Art

Printklemme

7.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt

€ 218,78

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 21. Sept.

11 Set(s)

Kostenfreier Versand

€ 232,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leiterplattenklemme

Inhalt 50 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 5
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 19,6 mm
Pinlänge: 4,6 mm
Stiftabmessungen: 1,7 x 0,8 mm
Bemessungsstoßspannung (III/3): 8 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 6 mm²

Typ: SPT 5/ 5-H-7,5-ZB

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Abisolierlänge (max.): 15 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 6 mm²

Querschnitt starr (max.): 10 mm²

AWG min.: 24

AWG max.: 8

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1719228

Inhalt: 50 St.

Nennspannung: 1000 V

Breite: 39.3 mm

Höhe: 24.2 mm

Länge: 24.15 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209304 Phoenix Contact 1719228 Printklemme 6 mm² Polzahl 5 Grün 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209304 Phoenix Contact 1719228 Printklemme 6 mm² Polzahl 5 Grün 50 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Uneingeschränkte 600 V UL-Zulassung durch kompaktes Zick-Zack-Pinning. Bedienung und Leiteranschluss aus einer Richtung ermöglicht die Integration in die Gerätefront.
