Phoenix Contact 1719383 Printklemme 6 mm² Polzahl 9 Grün 50 St. Piece kaufen

Grüner, mehrpoliger Steckverbinder-Block für elektronische Geräte, zeigt vier Anschlüsse.

Abbildung ähnlich

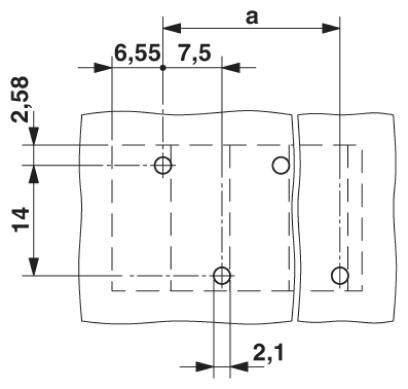

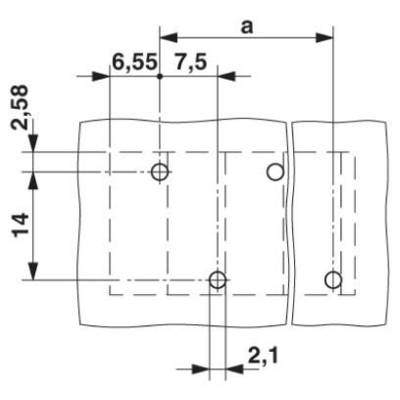

Technische Zeichnung zweier verbundener Metallteile mit Abmessungen: Länge 'a', Breite 14, mehrere Bohrlöcher, spezifische Maße markiert.

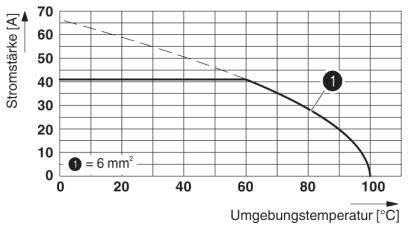

Diagramm zeigt den Zusammenhang zwischen Stromstärke in Ampere und Umgebungstemperatur in Grad Celsius für Kabelquerschnitt 6 mm².

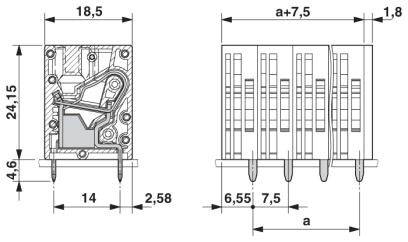

Schaltplanzeichnung eines Relais mit Abmessungen; Breite 18,5 mm, Höhe 24,15 mm, Pinabstände und Seitenansicht des Gehäuses.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

7.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (€ 8,25 / Stück)

€ 412,50

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 9
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 14,4 mm
Pinlänge: 4,6 mm
Stiftabmessungen: 1,7 x 0,8 mm
Bemessungsstoßspannung (III/3): 8 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 6 mm²

Verpackungsart: Piece

Typ: SPT 5/ 9-V-7,5-ZB

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 9

Polzahl: 9

Abisolierlänge (max.): 15 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 6 mm²

Querschnitt starr (max.): 10 mm²

AWG min.: 24

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 8

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1719383

Inhalt: 50 St.

Nennspannung: 1000 V

Breite: 69.3 mm

Höhe: 19 mm

Länge: 18.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209305 Phoenix Contact 1719383 Printklemme 6 mm² Polzahl 9 Grün 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209305 Phoenix Contact 1719383 Printklemme 6 mm² Polzahl 9 Grün 50 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Uneingeschränkte 600 V UL-Zulassung durch kompaktes Zick-Zack-Pinning. Vertikaler Anschluss ermöglicht die mehrreihige Anordnung auf der Leiterplatte.
