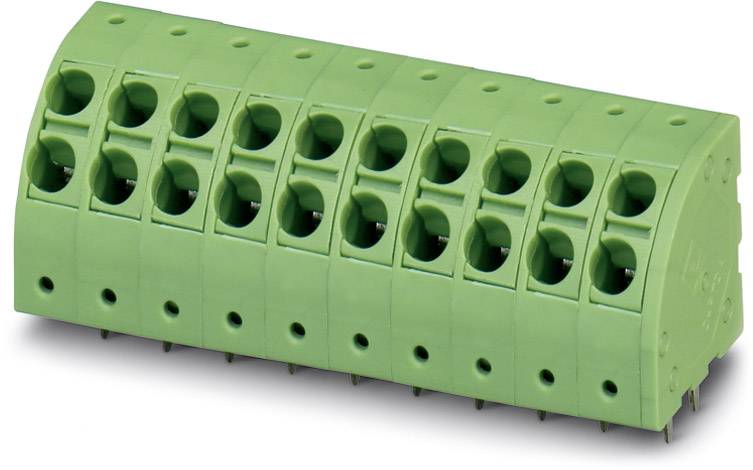

Abbildung ähnlich
Abbildung ähnlich
Phoenix Contact 1725315 Federkraftklemmblock 2.50 mm² Polzahl 3 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
5 mm
Polzahl je Reihe
3
Polzahl
3
Anschluss
Federklemme
Print
Datenblatt (PDF)
100 Set(s)
Alternativen anzeigen
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 50 St.)
Gesamt
€ 60,07
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Höhe: 19.5 mm, Anzahl der elektrischen Anschlüsse: 6 , Anzahl der Etagen: 1 , Rastermaß der Anschlüsse: 5 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 24 A, Bemessungsspannung: 400 V, Bemessungsstoßspannung: 4 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Federzuganschluss , Anschließbarer Leiterquerschnitt eindrähtig: 2.5 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.2 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 2.5 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5 mm², Anschlussart Leiterplatte: sonstige , Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.3 mm, Länge des Pins: 3.5 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: 100 °C, Betriebstemperatur: -40 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)
- Typ
PTDA 2,5/ 3-5,0
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit Push-in-Federanschluss
- RM
5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
3
- Polzahl
3
- Serie
PTDA
- Abisolierlänge (min.)
10 mm
- Abisolierlänge (max.)
10 mm
- Anschluss
Federklemme
Print
- Nennstrom
24 A
- Querschnitt flexibel (min.)
0.20 mm²
- Nennstrom - gerundet
24 A
- Querschnitt starr (min.)
0.20 mm²
- Querschnitt flexibel (max.)
2.50 mm²
- Querschnitt starr (max.)
2.50 mm²
- AWG min.
24
- Steckrichtung
Schräg zur Leiterplatte
- AWG max.
14
- Kontaktmaterial
Kupferlegierung
- Gehäusematerial
Polyamid 6.6
- Herstellerfarbe
Grün
- Drahtschutz
Ja
- Betätigungsrichtung
Waagerecht zur Leiterplatte
- Herst.-Teilenr.
1725315
- Industrieverpackung
Ja
- Inhalt
50 St.
- Nennspannung
400 V
- Breite
19.50 mm
- Höhe
16.00 mm
- Länge
14.90 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 566830 Phoenix Contact 1725315 Federkraftklemmblock 2.50 mm² Polzahl 3 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 566830 Phoenix Contact 1725315 Federkraftklemmblock 2.50 mm² Polzahl 3 Grün 50 St.
Beschreibung
Phoenix Contact Leiterplattenklemme PTDA 2,5/ 3-5,0
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:Leiterplattenklemme 24A,400V,3-pol,gnTyp:PTDA 2,5/ 3-5,0Höhe:19,5 mmAnzahl der elektrischen Anschlüsse:6Anzahl der Etagen:1Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:24 ABemessungsspannung:400 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnDurchmesser Anschlusspin:1,3 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:sonstigeGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:Karton (für SMD)
Phoenix Contact Leiterplattenklemme PTDA 2,5/ 3-5,0: weitere Details
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTDA 2,5/, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton EAN: 4046356129268
Geliefert wird: Phoenix Contact Leiterplattenklemme 24A,400V,3-pol,gn PTDA 2,5/ 3-5,0, Verpackungseinheit: 50 Stk., EAN: 4046356129268
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:Leiterplattenklemme 24A,400V,3-pol,gnTyp:PTDA 2,5/ 3-5,0Höhe:19,5 mmAnzahl der elektrischen Anschlüsse:6Anzahl der Etagen:1Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:24 ABemessungsspannung:400 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnDurchmesser Anschlusspin:1,3 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:sonstigeGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:Karton (für SMD)
Phoenix Contact Leiterplattenklemme PTDA 2,5/ 3-5,0: weitere Details
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTDA 2,5/, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton EAN: 4046356129268
Geliefert wird: Phoenix Contact Leiterplattenklemme 24A,400V,3-pol,gn PTDA 2,5/ 3-5,0, Verpackungseinheit: 50 Stk., EAN: 4046356129268
Lieferumfang
- Geliefert wird: Phoenix Contact Leiterplattenklemme 24A,400V,3-pol,gn PTDA 2,5/ 3-5,0, Verpackungseinheit: 50 Stk., EAN: 4046356129268
