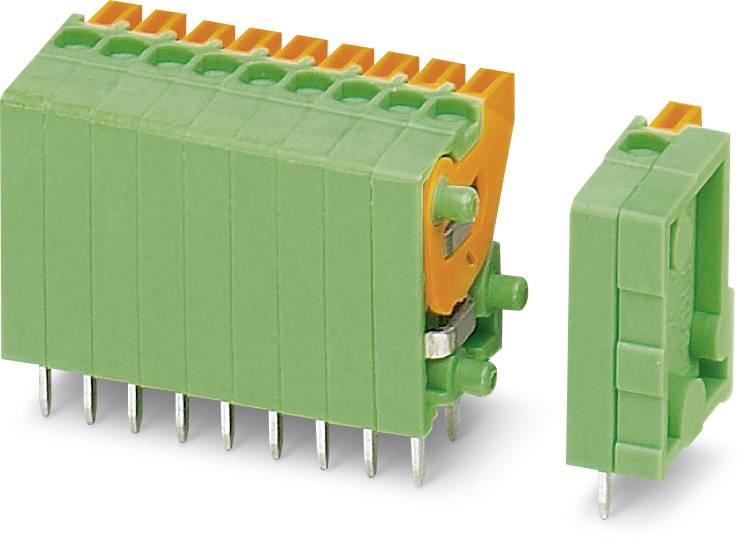

Abbildung ähnlich
Abbildung ähnlich
Phoenix Contact 1789582 Federkraftklemmblock 0.50 mm² Polzahl 5 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
2.54 mm
Polzahl je Reihe
5
Polzahl
5
Anschluss
Federklemme
Print
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 104,16
3
3% = € 2,88
€ 101,28
5
4% = € 4,04
€ 100,12
10
5% = € 4,81
€ 99,35
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl (Packungsgröße 50 St.)
Gesamt (€ 2,08 / Stück)
€ 104,16
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Höhe: 17 mm, Anzahl der elektrischen Anschlüsse: 5 , Anzahl der Etagen: 1 , Rastermaß der Anschlüsse: 2.54 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 6 A, Bemessungsspannung: 160 V, Bemessungsstoßspannung: 2.5 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Federzuganschluss , Anschließbarer Leiterquerschnitt eindrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Anschlussart Leiterplatte: sonstige , Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.1 mm, Länge des Pins: 3.4 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: -40 °C, Betriebstemperatur: 100 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)
- Typ
FFKDSA1/V-2,54- 5
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit Push-in-Federanschluss
- RM
2.54 mm
- Anzahl Reihen
1
- Polzahl je Reihe
5
- Polzahl
5
- Serie
FFKDS(A)/V
- Abisolierlänge (min.)
6 mm
- Abisolierlänge (max.)
11 mm
- Anschluss
Federklemme
Print
- Nennstrom
6 A
- Querschnitt flexibel (min.)
0.20 mm²
- Nennstrom - gerundet
6 A
- Querschnitt starr (min.)
0.14 mm²
- Querschnitt flexibel (max.)
0.50 mm²
- Querschnitt starr (max.)
0.50 mm²
- AWG min.
26
- Steckrichtung
Senkrecht zur Leiterplatte
- AWG max.
20
- Kontaktmaterial
Kupferlegierung
- Gehäusematerial
Polyamid 6.6
- Herstellerfarbe
Grün
- Drahtschutz
Ja
- Betätigungsrichtung
Waagerecht zur Leiterplatte
- Herst.-Teilenr.
1789582
- Industrieverpackung
Ja
- Inhalt
50 St.
- Nennspannung
160 V
- Breite
17.00 mm
- Höhe
15.20 mm
- Länge
12.60 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 774144 Phoenix Contact 1789582 Federkraftklemmblock 0.50 mm² Polzahl 5 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 774144 Phoenix Contact 1789582 Federkraftklemmblock 0.50 mm² Polzahl 5 Grün 50 St.
Beschreibung
Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:LeiterplattenAnschlusskle. Typ:FFKDSA1/V-2,54- 5Höhe:17 mmAnzahl der elektrischen Anschlüsse:5Anzahl der Etagen:1Rastermaß der Anschlüsse:2,54 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:6 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,14..0,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..0,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnDurchmesser Anschlusspin:1,1 mmLänge des Pins:3,4 mmWerkstoff des Isolierkörpers:sonstigeGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:Karton (für SMD)
Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5: weitere Details
Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: FFKDS(A) 0,5/..-V, Rastermaß: 2,54 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! EAN: 4017918574925
Geliefert wird: Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5, Verpackungseinheit: 50 Stk., EAN: 4017918574925
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:LeiterplattenAnschlusskle. Typ:FFKDSA1/V-2,54- 5Höhe:17 mmAnzahl der elektrischen Anschlüsse:5Anzahl der Etagen:1Rastermaß der Anschlüsse:2,54 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:6 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,14..0,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..0,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnDurchmesser Anschlusspin:1,1 mmLänge des Pins:3,4 mmWerkstoff des Isolierkörpers:sonstigeGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:Karton (für SMD)
Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5: weitere Details
Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: FFKDS(A) 0,5/..-V, Rastermaß: 2,54 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! EAN: 4017918574925
Geliefert wird: Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5, Verpackungseinheit: 50 Stk., EAN: 4017918574925
Lieferumfang
- Geliefert wird: Phoenix Contact LeiterplattenAnschlusskle. FFKDSA1/V-2,54- 5, Verpackungseinheit: 50 Stk., EAN: 4017918574925
