Phoenix Contact 1862000 Printklemme 1.5 mm² Polzahl 9 Grün 55 St. Piece kaufen

Grüne elektrische Steckverbindung mit acht Anschlüssen und orangen Klemmen, geeignet zur Befestigung auf Leiterplatten.

Abbildung ähnlich

Technische Zeichnung eines elektrischen Steckverbinders. Zeigt Maße: 10,6 mm Höhe, 2,5 mm Tiefe, 11 mm Breite, 3,5 mm zwischen Pins.

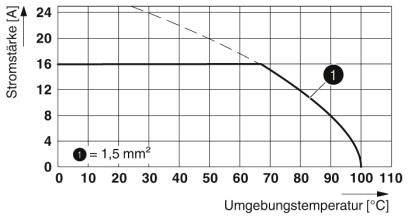

Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur. Kurve sinkt von 21 A bei 0°C auf 0 A bei 100°C. Punkt zeigt 16 A, 1,5 mm².

Technische Zeichnung eines Lochmusters: 3 x 3 Raster mit einem Abstand von 2,5 mm vertikal und 3,5 mm horizontal; Lochdurchmesser 1,1 mm.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 55 St.)

Set(s)

Gesamt

€ 117,02

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 21. Sept.

4 Set(s)

Kostenfreier Versand

€ 120,83

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 9
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 8 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: SPTAF 1/ 9-3,5-IL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 9

Polzahl: 9

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1862000

Inhalt: 55 St.

Nennspannung: 160 V

Breite: 33 mm

Höhe: 10.6 mm

Länge: 11 mm

Typ: Printklemme

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209491 Phoenix Contact 1862000 Printklemme 1.5 mm² Polzahl 9 Grün 55 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209491 Phoenix Contact 1862000 Printklemme 1.5 mm² Polzahl 9 Grün 55 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
