Phoenix Contact 1984743 Printklemme 1.5 mm² Polzahl 15 Grün 50 St. kaufen

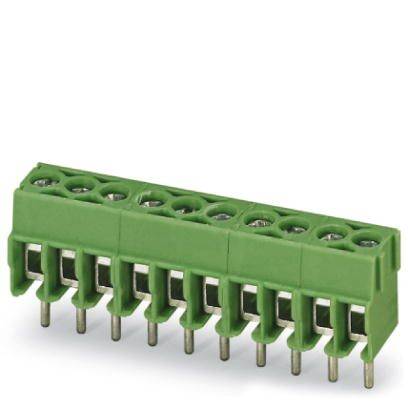

Grüner Klemmblock mit mehreren Anschlüssen, stapelbar, zur Befestigung von elektrischen Leitungen auf einer Leiterplatte.

Abbildung ähnlich

Technische Zeichnung zeigt Abstände in Millimetern zwischen Bohrlöchern auf zwei verbundenen Flächen: 1,75, 3,1, 1,2 und 3,5.

Diagramm zeigt Stromstärke gegen Umgebungstemperatur für 1,5 mm² Kabel. Stromstärke sinkt ab 80°C und fällt bei 100°C auf 16 A.

1/3

Abbildung ähnlich

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (€ 2,83 / Stück)

€ 141,66

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Schraubengewinde: M2
Montageart: Wellenlöten
Anzahl der Anschlüsse: 15
Steckbar: nein
Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (3 - 12 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 9,15 mm
Pinlänge: 4,5 mm
Stiftabmessungen: ø 0,9 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Nennquerschnitt: 1.5 mm²

Typ: PT 1,5/15-3,5-H

Produkt-Art: Printklemme

Besonderheiten: mit Drahtschutzbügel

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 15

Polzahl: 15

Abisolierlänge (max.): 5 mm

Anschluss: Schrauben
Print

Nennstrom: 17.5 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 17.5 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1984743

Inhalt: 50 St.

Nennspannung: 200 V

Breite: 52.5 mm

Höhe: 13.65 mm

Länge: 7.55 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209568 Phoenix Contact 1984743 Printklemme 1.5 mm² Polzahl 15 Grün 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209568 Phoenix Contact 1984743 Printklemme 1.5 mm² Polzahl 15 Grün 50 St.

Beschreibung

Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Geringe Erwärmung durch höchste Kontaktkraft. Großes Klemmvermögen durch rechteckigen Klemmraum. Erlaubt den Anschluss von zwei Leitern. Seitliche Verrastung erlaubt individuelle Zusammenstellung unterschiedlicher Polzahlen.
