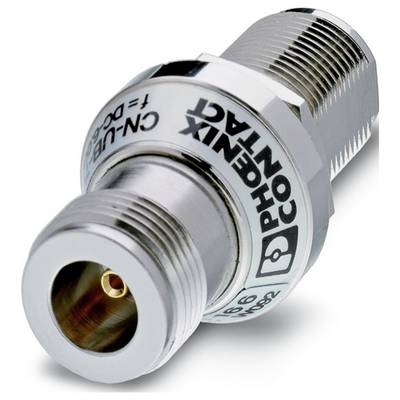

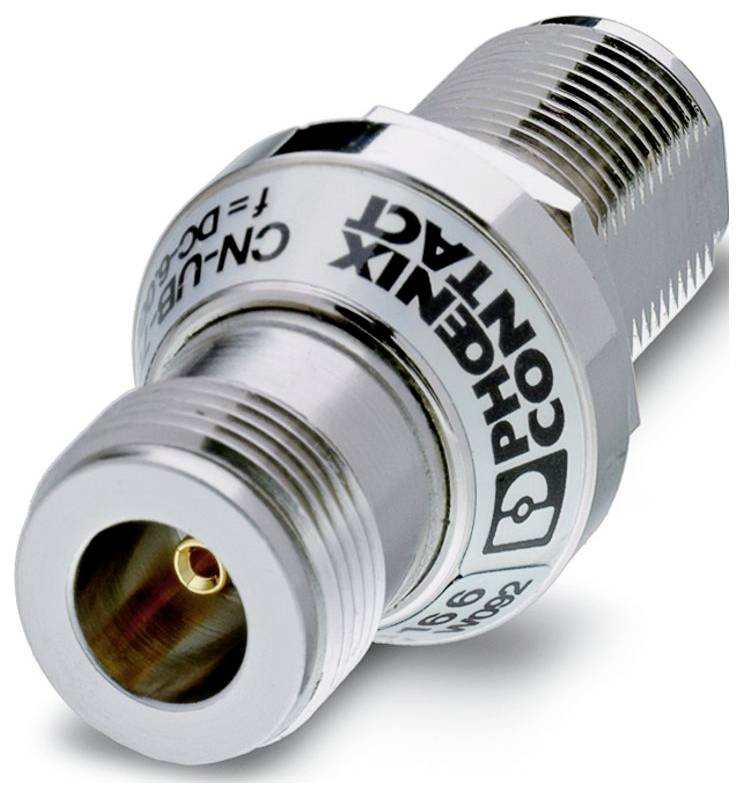

Phoenix Contact 2803153 CN-UB-70DC-6-SB Überspannungsschutzgerät Überspannungsschutz für: N (Koax) 10 kA Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 104,16 / Stück)
€ 104,16
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Überspannungsschutzgerät
- 50 V, 70 V, 5 kA, 10 A, 800 V, 0..6000 MHz, sonstige, N-Connector, Ableiterüberwachung: nein, Mit Fernmeldekontakt: nein, ohne, Explosionsgeprüfte Ausführung: nein
Technische Daten
- IEC-Prüfklasse: C2;C3;D1
- Bauform: Zwischenstecker
- Meldung Überspannungsschutz defekt: keine
- Anschlussart: N-Connector 50 Ω
- Anzugsdrehmoment: 1,4 Nm ... 1,7 Nm (N-Kupplungsmutter)
- Breite: 24 mm
- Höhe: 24 mm
- Tiefe: 50 mm
- Farbe: nickelfarben
- Material Gehäuse: Messing (CuZn)
- Mechanische Daten: Mechanische Daten
- Offene Seitenwand: Nein
- Wirkungsrichtung: Line-Shield/Earth Ground
- Höchste Dauerspannung UC: 70 V DC;50 V AC
- Bemessungsstrom: 10 A
- Betriebswirkstrom IC bei UC: ≤ 1 µA
- Nennableitstoßstrom In (8/20) µs: 5 kA
- Impulsableitstoßstrom Iimp (10/350) µs: 1 kA
- Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch: ≤ 650 V
- Schutzpegel Up (Ader-Erde): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
- Kapazität (Ader-Erde): typ. 1,5 pF
- Stoßstromfestigkeit (Ader-Erde): C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP68;IP68
- Umgebungstemperatur (Betrieb): -40 °C ... 90 °C
- Normen/Bestimmungen: IEC 61643-21
- Hinweis: 2000
- Montageart: Anschlussspezifisches Zwischenstecken
- Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 1 kA
- Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
- Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 1 kA
- Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike: ≤ 650 V
- Ansprechzeit tA (Ader-Erde): ≤ 100 ns
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Allgemein: Allgemein
- Einfügungsdämpfung aE, asym.: 0,1 dB (≤ 6 GHz)
- Material Gehäuseoberfläche: Ni
- Ableitstoßstrom Imax (8/20) µs maximal (Ader-Erde): 10 kA
- Höchste Dauerspannung UC (Ader-Erde): 70 V DC;50 V AC
- Ansprechzeit tA (Ader-Schirm): ≤ 100 ns
- Normen Spezifikation Informationstechnik: Normen Spezifikation Informationstechnik
- VDE Anforderungsklasse: C2;C3;D1
- Material Dichtung: Silikon
- Material Innenleiter: BeCu
- Material Innenleiter-Oberfläche: Gold
- Material Isolierkörper: PTFE
- Nennableitstoßstrom In (8/20) µs (Ader-Schirm): 5 kA
- Ableitstoßstrom Imax (8/20) µs maximal (Ader-Schirm): 10 kA
- Nennimpulsstrom Ian (10/1000)µs (Ader-Schirm): 100 A
- Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike: ≤ 650 V
- Schutzpegel Up (Ader-Schirm): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
- Grenzfrequenz fg (3 dB), asym. (Schirm) im 50 Ω-System: > 6 GHz
- Frequenzbereich: 0 Hz ... 6 GHz
- Stehwellenverhältnis VSWR im 50-Ω-System: typ. 1,15 (≤ 6 GHz)
- Zulässige HF-Leistung Pmax bei VSWR=xx (50-Ohm-System): 30 W (VSWR = 1,15)
- Kapazität asymmetrisch (Schirm): typ. 1,5 pF
- Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch: ≤ 650 V
- Stoßstromfestigkeit (Ader-Schirm): C2 - 10 kV/5 kA;C3 - 100 A;D1 - 1 kA
- Wechselstromfestigkeit (Ader-Schirm): 5 A - 1 s
- Produkt-Art
Überspannungsschutzgerät
- Überspannungsschutz für
N (Koax)
- Ableitstrom
10 kA
- Ansprechzeit (Details)
100 ns
- Ausführung
Zwischenstecker
- Betriebstemperatur
-40 ... 90 °C
IP68
- Herst.-Teilenr.
2803153
- Typ
CN-UB-70DC-6-SB
- Passend für (Details)
koaxiale Signalschnittstellen
- Normen
IEC 61643-21
- Abm.
(L x B x H) 50 x 24 x 24 mm
- Länge
50 mm
- Breite
24 mm
- Höhe
24 mm
- Tiefe
50 mm
- Inhalt
1 St.
- Verpackungsart
Piece
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Überspannungsschutzgerät Überspannungsschutz für: N (Koax) 10 kA Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Überspannungsschutzgerät Überspannungsschutz für: N (Koax) 10 kA Piece 1 St.
Beschreibung
Zwischenstecker mit Überspannungsschutz für koaxiale Signalschnittstellen. Anschluss: N-Connector Stecker-Buchse
Ausführung
- Ausstattung: 50 V, 70 V, nein
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsschutzgerät CN-UB-70DC-6-SB, Verpackungseinheit: 1 Stk., EAN: 4046356293204
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
