Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 24 V 1.3 A 30 W Inhalt 1 St. kaufen

Ein graues, rechteckiges elektrisches Modul mit Details zu Spannung und Signalen auf der Vorderseite, verwendet zur Stromregelung in industriellen Anwendungen.

Abbildung ähnlich

Diagramm zeigt Leistungsfaktor gegen Ausgangsstrom. Zwei Kurven, 120V AC und 230V AC, zeigen Anstieg auf bis nahe 1 bei 2A.

'Schaltplan eines elektronischen Geräts mit Bauteilen wie Gleichrichter, aktiver PFC, OVP und Mikrocontroller. Verbindungen zu DC OK und SIG.'

'Diagramm zeigt Schaltkreise: Input, Signaling, Output in Gehäuse. Input: '+' 'L', 'N', '-'. Output: 'O' '+' '-'. Pfeile zeigen A von Input zu Signaling und Output.'

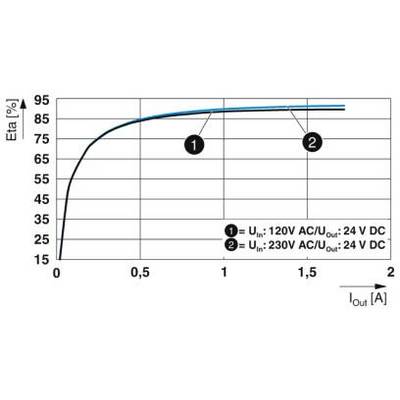

'Diagramm zeigt Effizienzkurve eines Netzteils bei unterschiedlichen Eingangs- und Ausgangsspannungen. Effizienz steigt mit höherem Strom.'

Abbildung eines Geräts zur Hutschienenmontage mit Abmessungen 159 mm x 22,5 mm. Enthält Anschlüsse für Signal, DC, und AC-Eingang.

'Diagramm zeigt Strom In [A] gegen Iout [A]: 1) 120V AC/24V DC (steigende Linie), 2) 230V AC/24V DC (steilere Linie).'

1/7

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

4 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 60,86

steuerfreie IGL

€ 7,91

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 9. Okt.

Kostenfreier Versand

€ 61,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Stromversorgung

AC/DC, 24..28 V, 24 V, 2,6 A, Ausgangsspannung einstellbar: ja, 1,3 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 37 VA, 30 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 22,5 mm, 106 mm, Direktmontage möglich: nein, 90 mm, Geeignet für Sicherheitsfunktionen: ja, ohne

Technische Daten

Spannungsfestigkeit: 300 V/AC 30 s
Abisolierlänge: 10 mm
Stromaufnahme: 0.46 A (100 V/AC), 0.37 A (120 V/AC), 0.2 A (230 V/AC), 0.2 A (240 V/AC)
Nennleistungsaufnahme: 37 VA

Ausführung: Tragschienenmontage

Eingangsspannung (nominal): 100 - 240 V/AC

Typ: Hutschienen-Netzteil

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 100 V/AC

Ausgangsspannung: 24 V/DC

Eingänge: 0.46 A

Eingangsspannung: 100 V/AC - 240 V/AC

Eingangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 1.3 A

Ausgangsstrom (max.) - gerundet: 1.3 A

: 30 W

Ausgangstyp (Netzteile): Einstellbar

Phasen: 1

Ausgangsspannung (nom.): 24 V

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 90 x 22.5 x 106 mm

Gewicht: 0.188 kg

Ausgangsspannung (max.): 24 V/DC

Ausgangsspannung (min.): 24 V

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (min.) (Derating): +60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2909575

Inhalt: 1 St.

MTBF: 1904000 h

Netzgeräte-Besonderheiten: Stabilisiert

Breite: 22.5 mm

Höhe: 106 mm

Länge: 90 mm

: IP20

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/PT

Wirkungsgrad: 90.7 %

UKCA: Ja

Varianten

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2904605 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2140951

30 W

Push-In-Klemme

240 V/AC

12 V/DC

Einstellbar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 Hutschienen-Netzteil (DIN-Rail) 24 V 2.5 A 60 W Inhalt 1 St.

Bestell-Nr.:2140988

60 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Bestell-Nr.:2140996

60 W

Schrauben

264 V/AC

48 V

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Bestell-Nr.:2141009

90 W

Schrauben

575 V/AC

24 V

24 V/DC

Festspannung

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 Hutschienen-Netzteil (DIN-Rail) 12 V 15 A 180 W Inhalt 1 St.

Bestell-Nr.:2141010

180 W

Schrauben

240 V/AC

12 V

12 V/DC

Einstellbar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bestell-Nr.:2141011

240 W

Schrauben

240 V/AC

48 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Hutschienen-Netzteil (DIN-Rail) 24 V 1.3 A 30 W Inhalt 1 St.

Bestell-Nr.:2141025

30 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 7.5 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2141026

90 W

Push-In-Klemme

240 V/AC

12 V/DC

Einstellbar

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bestell-Nr.:2141033

240 W

Push-In-Klemme

240 V/AC

48 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Hutschienen-Netzteil (DIN-Rail) 24 V 3.8 A 90 W Inhalt 1 St.

Bestell-Nr.:2141035

90 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

3.8 A

100 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2140967 Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 24 V 1.3 A 30 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140967 Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 24 V 1.3 A 30 W Inhalt 1 St.

Beschreibung

Starten schwieriger Lasten durch dynamischen Boost. Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Platzeinsparung im Schaltschrank durch schmale und flache Bauform.
